摘要：随着钢铁工业规模的不断扩大，能源消耗和碳排放问题日益突出。为解决冶炼过程能耗高、效率低及环境压力大的问题，文章以钢铁冶炼系统为例，对高炉冶炼、烧结工艺、转炉炼钢、球团生产及连铸工序中的节能技术应用进行研究。通过对节能技术在钢铁冶炼系统应用意义的阐述，对具体技术要点进行概括总结，以期提高能源利用率、降低生产成本并实现绿色冶炼目标。

　　关键词：节能技术；钢铁生产；冶炼系统

　　钢铁工业作为国民经济发展关键基础产业，其生产过程能源消耗极大，特别是在高炉、烧结、转炉及连铸等环节，能耗在企业生产成本中占比日益偏高。同时伴有大量二氧化碳及其他污染物排放，对生态环境产生一定影响。鉴于全球能源危机与环境压力不断加剧，节能减排成为钢铁行业转型升级的核心目标。国内外在钢铁冶炼系统内广泛探索并应用多种节能技术，如炉料结构优化、余热回收、工艺参数智能化控制和循环利用系统等，以降低能源消耗与生产成本，实现绿色制造。基于此，文章着重分析节能技术在钢铁冶炼各环节的具体技术要点，为行业可持续发展提供技术借鉴与理论支撑。

　　1钢铁冶炼系统中节能技术应用意义

　　钢铁冶炼系统是能源密集型产业的关键构成部分，其生产程序涉及高温、高耗能的连续运转，对能源消耗和环境影响均十分显著。鉴于全球能源结构转型及碳减排压力的持续增大，节能技术的应用直接影响企业生产成本的降低，还制约行业的可持续发展与国际竞争力。将节能理念引入冶炼系统，可有效提升能源利用成效，减少能源无效消耗与资源浪费，推动生产进程朝着绿色、低碳方向迈进。同时，节能技术在缓解能源供需矛盾、减少温室气体排放、改善生产环境等层面意义重大。对钢铁行业而言，节能不但是落实政策法规的必要举动，更是达成技术升级及产业优化的必然路径，此转变将赋予行业更广阔的发展空间和社会认可。

　　2节能技术在钢铁冶炼系统中的应用

　　2.1高炉冶炼节能技术

　　2.1.1炉料结构优化

　　在高炉冶炼节能技术应用过程中，炉料结构优化是针对原料成分控制与配比改进的综合性工艺调整措施。其核心逻辑是通过提升铁矿石全铁含量（TFe）、降低杂质占比，减少冶炼过程中的无效能耗，最终实现降低热量消耗与反应能耗的目标。优化阶段需选用高TFe矿石，一方面可降低熔融与还原过程中所需还原剂用量，另一方面维持炉内温度稳定，并缩短矿石在炉内的还原时间。实测数据显示，铁矿石TFe每提升1%，焦比可降低2.0%~2.5%，煤比可降低1.0%~1.5%，炉顶平均温度升高5~10℃,有助于提升热量利用水平。煤炭灰分每降低1%，焦比降低约1.5%，煤比降低近1%。这是因为灰分属于不可燃杂质，降低灰分可减少炉料中不可燃成分占比，提升燃料燃烧效率与有效利用率。在实际应用中，炉料结构优化通过原料检测、配比调整与连续生产数据分析实现闭环优化，确保高炉在稳定运行状态下维持低单位产能能耗水平［1］。

　　2.1.2炉前燃烧技术

　　高炉冶炼期间，优化炉前燃烧技术是降低能源消耗的重点，该技术针对高炉煤气燃烧过程进行改良，重点是精确把控燃烧参数和优化燃烧系统结构，稳定调节氧煤比，使燃烧过程在理想化学反应条件下开展，维持燃烧温度在稳定高位。同时结合合理风速分布，推动煤气与助燃空气在炉前区域充分混合，实现充分燃烧。实施结构优化措施时，运用高效燃烧喷嘴，使煤气与空气流场形成均匀湍流，提升混合均匀水平，进而使煤气热值增加到2800~3000kJ/m2，且使炉顶温度稳定在200~250℃,实现热量的高效传递。燃烧系统的密封性和供风稳定性提高后，能切实降低炉顶压力，降低煤气消耗，维持炉内温度均匀分布，保障冶炼过程稳定持续开展，降低能耗水平。

　　2.2烧结工艺技术

　　2.2.1物料运输

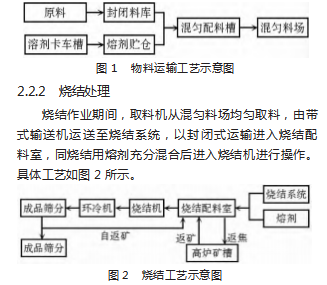

　　物料运输为高炉炼铁工艺的起始阶段，用带式输送机把原料送进封闭料库，封闭料库可设雾化装置抑制粉尘飞扬，运输系统采用全封闭设计减少外界干扰。卡车将熔剂料运达熔剂卡车槽，借带式输送机送入熔剂贮仓，随后进入混匀配料槽与铁矿等原料充分混合。混合好的物料通过带式输送机送到混匀料场，方便后续进行筛分与烧结。整个运输全程连贯且自动化水平高，通过密封、雾化和合理安排运输线路，实现全过程有效控制与稳定输送，保证原料进入烧结工序前状态稳定且契合工艺要求。具体过程如图1所示。

　　烧结混合物历经烧结机点火、保温与燃烧层推进等流程达成物料固结，随后进入环冷机实施冷却。冷却后通过成品筛分系统完成粒度分级，合格烧结矿送往后续工序，采用气力输送方式运输粉料。除尘系统收集的粉尘经管道气力输送回配料室，实现粉料循环运用。为控制粉尘扩散，对烧结区实施密闭改造，防止粉尘外扬。烧结过程中，烧结混合料的温度由烧结机点火供热与石灰消化放热共同保障。生产过程中需实时监测并动态调节燃料添加量，确保温度维持在工艺要求范围。该措施可以保障烧结机推进速度与烧结利用系数稳定，避免高温对结构致密度和层内燃烧状态产生不良效应，实现烧结过程连续均衡完成［2］。

　　2.2.3碳排放控制

　　在高炉烧结工序中，向烧结料面喷吹水蒸气是实现碳排放控制的有效技术手段。水蒸气直接作用于料面，利用蒸汽热交换改善料层传热特性，其较大的比热容可促进热量由料层表面向内部均匀传递，形成稳定的温度场分布，减少局部过熔区的产生。水蒸气跟料面的燃烧产物接触时可改变烟气成分结构，防止一氧化碳过量生成。也可恰当制出抑制二噁英与氮氧化物生成，依照烧结工艺流程，将喷水蒸汽喷吹点精准设置在烧结作业区最佳区段，并与烟气循环系统协同配合。这不仅能降低固体燃料的消耗，还可维持烧结矿强度、还原性等理化指标稳定，优化工序热工制度。

　　2.2.4烟气循环技术

　　烧结工序采用的烟气循环技术需在烧结机尾部设立内循环系统，将含热烟气净化除尘后重新引入烧结流程，在循环管道安置吸收式热泵装置，凭借吸收剂与制冷剂热交换达成烟气余热高效回收。系统通过水在低压真空环境的蒸发效应降低烟气温度，将高温烟气的潜热吸收转化为可再利用的热能，随后经直接换热把部分热量传递给新鲜空气与烧结混合料，实现料层温度均衡分布。

　　2.3转炉炼钢能耗控制技术

　　2.3.1能量平衡管理

　　转炉炼钢作业中的能量平衡管理，采用实时监测并精准调配能源消耗的方法，实现生产过程能源的最佳利用。此流程依托高精度测量仪器及自动化控制系统，对电能、燃料、氧气等多种能源输入及炉气、余热等输出开展连续监测，并将炉温、氧气流量、煤气生成量等核心参数接入集中数据采集平台做同步记录。监控系统可使氧气利用率稳定达95%，炉气余热回收占比超80%，还将各项能源参数与冶炼工艺模型加以比对，保障热量与物料平衡达到冶炼要求。采用数据分析软件深度处理监测数据，可识别能源分配偏差并实施动态管控，吹炼时控制氧气流量及温度曲线，使每吨钢材氧气消耗相比初始降5%，同时维持炉内热效率恒定，从而实现生产环节中能量的精准平衡与持续优化［3］。

　　2.3.2废气余热回收技术

　　实施转炉炼钢过程中，废气温度可升至约1500℃,其中有大量可利用的热能，废气余热回收技术采用高效余热锅炉跟高温烟气换热，转化成高压蒸汽，推动汽轮机发电或为工艺系统供热源。回收系统在烟气进入净化除尘环节前换热，让热量损失最小化，按照典型工况计算，废气热能回收量达30%，若余热锅炉热效率达80%，能持续产出约15MW电功率或等量供热功率，满足厂区生产及生活的用能需求，实现能源的高效回用。

　　2.4球团技术

　　2.4.1冷压球团技术

　　冷压球团技术在钢铁冶炼系统中，主要凭借机械压力在常温下把粉状原料制成具有一定强度与反应性能的球团，流程包括原料准备、混合、压制成型及后续处置，以45m3容积的高炉为例，不同添加质量分数的冷压球团经济性指标不同，具体如表1所示。

　　生产期间可将高炉炼铁产生的烟尘和冶金废料作为主要原料，配以适量粘结剂及附加料，经轮碾机充分搅混后送进压球机压制。运行中轮碾机要保证内部无死角，保障粉料与粘结剂彻底混合，避免出现成球强度参差不齐的状况。选择粘结剂需考虑原料水分含量，若水分偏高，可直接添加生石灰降低水分并改善成球。水分偏低可通过消石灰提高球团强度与耐热性能，成球阶段应控制粉料粒度及压球机进料稳定性。可在压球机上方配备预压辊装置或采用可调速螺旋给料机强制喂料，通过调整转速维持粉料供应稳定，获得结构紧密、反应速度快的冷压球团产品［4］。

　　2.4.2溶剂性球团矿技术

　　熔剂性球团矿技术是在球团制作过程中把研磨好的石灰石、白云石、橄榄石等矿物型熔剂与精细铁矿混合，让两者粒度相符，保证混合均匀及造球性能的稳定。生产阶段合理控制熔剂添加量，防止破坏铁矿颗粒间的结合强度，同时满足球团化学成分与碱度要求。造球阶段内，为防止焙烧中液相生成造成球团黏结影响下料，可采用两段式造球工艺：第一段把部分铁矿和熔剂混合成球并筛去粉末，第二段把剩余熔剂均匀覆于生球表面提升耐高温特性，焙烧阶段要精准把控温度，结合球团碱度、熔剂种类、铁矿性质及成分确定最佳焙烧值，让球团既维持高强度又避免过度粘结，以保障球团矿在高炉炼铁进程中的稳定性与可操作性。

　　2.5连铸工序节能技术

　　2.5.1连铸坯预热技术

　　开展连铸工序期间，连铸坯预热技术靠高温废气与钢坯热交换实现热能再利用，炼钢期间排出的废气温度一般为1200~1400℃,其携带的高温热气经耐热合金管道通入密闭预热室，钢坯传送期间与高温气体形成稳定的辐射及对流换热，使坯体表层与内部温度均匀升高。预热系统采用分区控温及流量调节装置，利用流速控制使气体于各段保持恰当温度梯度，最终将连铸坯的温度增至600~800℃,传热效率按热焓差计算，单位钢坯所吸收热量约150~200kcal，相应削减后续加热炉的燃料消耗。系统运行期间，采用封闭循环方式回收多余热气，经余热锅炉冷却成蒸汽，再用作车间供能，进而形成内部热能循环体系。

　　2.5.2二次冷却水循环利用技术

　　连铸工序二次冷却水的循环利用借助闭路循环系统，连铸坯冷却后集中收集回水，通过沉降池去除悬浮颗粒，再利用砂滤或微滤工艺做进一步净化，然后经冷却塔或板式换热器把回水温度降至设定值，保证再次进入喷淋区时冷却能力平稳。系统运作过程中需实时监测水温跟水质，维持冷却水温差，让回流高于进水不超出固定范围，并确保浊度和硬度达到工艺要求，防止喷嘴出现堵塞及结垢状况。循环泵组借助变频调速，按照坯拉速与冷却需求自动调控流量，实现冷却水的精准输送，优化水流路径及回水收集途径，让冷却水在多次循环中维持稳定性能，把补充水量降低到原用量的1/3以内，在热交换期间回收热能供厂内其他用水系统采用，由此在保障连铸坯冷却质量的同时，实现高效水资源循环和能量再利用。

　　2.5.3工艺参数优化

　　在连铸工序中，工艺参数优化需以温度场分布与凝固速度精准匹配为基础，对浇筑速度、冷却强度、拉坯速度及结晶器振动频率等核心参数进行协同调节，可保障金属液在结晶器与二次冷却区均匀凝固，浇筑速度设定需依据钢种热物性参数与断面尺寸而定。若断面为230mm，浇筑速度从4.8m/min增至5.3m/min时，中心温度梯度变化不超过7.2K/m，防止过度过冷或偏析情况出现。以进出口水温差稳定在6.4K为控制指标调节冷却水量，实现凝固壳厚度线性生长，降低热能消耗。将振动频率由1.9Hz调整到2.15Hz，实现拉坯速度和结晶器振动同步，让表层波纹幅度维持于0.12mm以内。同时让液面流动形态平稳，减少能量的机械损耗，该优化过程要结合在线红外测温及拉速反馈系统，构建实时闭环管控，进而维持关键参数在设定范围运转，实现高效凝固与低能耗产出。

　　3结语

　　钢铁冶炼系统采用节能技术，既大幅降低能源消耗及生产成本，也为降低碳排放、推动行业绿色升级提供有力支撑，凭借在高炉、烧结、转炉、球团、连铸等环节开展持续优化与技术创新，钢铁企业能明显提升能源利用效能，获取经济效益与环境效益双赢成效。为迎接能源结构调整与碳中和目标挑战，需提速智能化、数字化节能技术研推，完善节能体系，最终带动钢铁冶炼行业朝高效、清洁、可持续方向前行。

参考文献

　　［1］欧阳林路.节能降耗技术在钢铁生产中的应用优化研究［J］.冶金与材料，2025，45（1）：50-52.

　　［2］叶臣，孙弘，辛景昌，等.低碳节能减排要求下的钢铁绿色冶金技术应用研究［J］.冶金与材料，2025，45（7）：172-174.

　　［3］薛臣.基于低碳减排要求下的钢铁冶金绿色技术应用探讨［J］.中文科技期刊数据库（引文版）工程技术，2024（7）：63-66.

　　［4］袁野，宋腾宇，张红印，等.冶金技术在钢铁工业低碳发展中的应用研究［J］.中国金属通报，2025（3）：7-9.
