摘要 ：为有效评价矿山掘进前方复杂的水文地质条件，精准预报潜在水害与矿体赋存风险，本文以瞬变电磁法为核心技术，构建了一套矿山水文地质条件综合评价模型。建立了涵盖地球物理响应与地质环境约束的多维评价指标体系，系统地提出视电阻率异常解译标准，并设计了融合多源地学信息的三维模型框架与标准化评价流程。以某矿区探测为例进行应用验证，结果表明，该模型能够有效处理实测数据，并成功区分矿致与水致等不同成因的低阻异常，为超前地质预报提供可靠的决策支持。

       关键词 ：瞬变电磁法 ；水文地质 ；综合评价模型 ；低阻异常

       矿山工程中的超前地质探测是保障安全生产、提高掘进效率的关键环节。瞬变电磁法作为一种灵敏、高效的无损地球物理勘探技术，在此领域获得了广泛应用。然而，如何将探测获取的地球物理数据系统性地转化为对水文地质条件的综合评价，仍是当前研究的重点。传统的异常解译多依赖于经验，缺乏标准化的流程与多源信息的融合验证。本文旨在超越传统的异常定性解译，通过构建一套集数据融合、指标量化与标准化流程于一体的综合评价模型，探索一种更为科学、精细化的矿井水文地质风险评估新范式。

       1  案例概况

本文以广西某矿区为例，该矿区现场岩性以玄武岩为主，地表为黏土层覆盖。在掘进工作面及周围岩层中，节理与裂隙发育，导致岩体较为破碎，稳定性较差。现场水文地质条件复杂，以YM1 ：-60-2 与 CM09 ：-80-2 两个掌子面为例，其顶板围岩已出现滴水现象，且前方存在因向斜、断层等构造形成的充水强区的未知风险。本次勘探的主要地质任务是查明掌子面前方 100m 范围内的水文地质条件和潜在地质异常。具体目标包括探明低阻异常体的空间分布范围以及查明区内含水构造的形态、水力联系和矿脉的赋存位置。

       2  瞬变电磁法探测原理与技术

       2.1  瞬变电磁法基本工作原理

       瞬变电磁法（TEM），又称时间域电磁法，是一种利用不接地回线或接地线源向地下发射一次脉冲电磁场，并在其间歇期间观测二次涡流场来探测地下地质体电性差异的地球物理方法。首先，在地面或坑道内铺设发射线圈，并通入一定波形的脉冲电流，从而在周围空间激发一个稳定的一次磁场 ；该磁场会在地下导电的地质体（如含水构造、金属矿体）中感生出涡旋电流，即涡流。其次，瞬间切断发射电流，一次磁场随之消失，但由于电磁感应，地下导电体内已形成的涡流并不会立即消失，而是会因热损耗而随时间逐渐衰减。这个衰减的涡流场又会产生一个随时间变化的二次磁场。通过在地面或坑道内布置接收线圈，测量二次磁场随时间的变化规律，即可获得地下介质的电性信息。涡流场的衰减速度与地质体的电导率密切相关，在低阻异常体中衰减慢，而在高阻围岩中衰减快。同时，涡流场在断电后会向地下深部及周围扩散，因此在不同时刻接收到的二次场信号反映了不同深度的地电特征，实现了对地下一定深度的垂直与水平探测。

       2.2  探测数据采集与处理规范

       为确保探测数据的真实性与可靠性，本案例研究中的数据采集与解释工作严格遵循行业标准与技术规范。现场勘探设备采用YCS504 矿用瞬变电磁仪系统，该设备针对矿井下复杂环境设计，对低阻充水破碎带反应灵敏，具有纵横向分辨率高、施工快捷、体积效应小等优点，能够有效应用于掌子面超前探测以及顶底板和侧帮的探测，为水害防治和矿脉圈定提供技术支持。该系统可通过增大发射功率增强二次场信号，或通过多次脉冲激发叠加和空间域多次覆盖技术来提高信噪比，从而有效应用于噪声干扰大的巷道环境， 并保证足够的探测深度。

       整个数据采集、处理及解释流程严格依据《地面磁性源瞬变电磁法技术规程》（DZ/T0187—2016）与《施工超前地质预报技术规程》（T/CECS 616-2019）执行。遵循这些规范，可确保从现场数据采集、参数设置到后期数据处理的每一个环节都具有科学性与严谨性。原始数据经过预处理、滤波、反演等一系列步骤后，最终形成视电阻率断面图，为地质解译提供直观依据。

       3  矿山水文地质条件综合评价模型构建

       3.1  评价指标体系的构建

       构建科学的矿山水文地质条件综合评价模型，其基础是建立一套全面且可量化的评价指标体系， 旨在实现对地质异常的精细化评价。基于瞬变电磁法探测特性及矿山水文地质的复杂性，本模型构建的评价指标体系主要包含地球物理响应指标和地质环境约束指标两大类别。

       地球物理响应指标是模型的数据核心，直接来源于瞬变电磁法探测成果。首先，视电阻率值，它是区分目标地质体与围岩电性差异的最直接参数，低值通常对应高导电性区域，如富水区或金属矿体。其次，异常形态与规模，通过分析低阻异常区的等值线闭合形态、延伸方向、连续性与展布范围，可以推断地质体的几何特征。例如，呈带状延伸的异常可能指示断层或矿脉，而呈团块状的异常则可能与采空区积水有关。再次，异常梯度，即视电阻率等值线的疏密程度，梯度变化剧烈的地带往往是地质体边界或岩性突变带的反映。最后，空间位置关系，该指标量化了异常体与掘进工作面的相对方位、距离及埋深，如本案例重点关注的掌子面前方 50m ～ 100m 范围内的异常体，是评估其工程影响程度的关键。

       地质环境约束指标是确保地球物理解译准确性的重要依据。它包括已知的地质构造信息、岩性与岩体结构，如本案例中的玄武岩岩体及其节理裂隙发育程度以及现场已有的水文地质现象，如工作面的滴水情况。将这些先验信息纳入评价体系，能够有效约束地球物理反演和解译的多解性。当一个低阻异常在空间上与已知地质构造吻合时，其被评价为导水构造的可能性会大幅提高。通过这两类指标的有机结合，形成一个多维度、相互印证的综合评价体系。

       3.2  视电阻率异常解译标准

       视电阻率异常的准确解译是连接地球物理数据与地质现实的桥梁，也是评价模型成败的关键。由于富水破碎带和金属矿体均可表现为低阻异常，必须建立一套系统化的解译标准以有效地区分和识别。本研究基于案例矿区的地质背景与探测数据，提出以下解译标准。

       （1）异常的识别与圈定。以背景岩体，即本案例中相对完整的玄武岩的视电阻率值为基准，当探测区域内出现成片连续且数值远低于背景值的区域时，判定为低阻异常区。圈定异常后，需对异常区的视电阻率值进行量化分级，划分为极低阻区、低阻区和次低阻区等，为后续解译提供依据。

       （2）异常的分类与定性。第一，矿致异常，特指由金属矿体引起的低阻反应。此类异常的视电阻率值较低，形态相对规则，边界梯度较大。如案例中 CM09 ：-80-2 掌子面左侧帮的异常，其多侧道图有明显抬升，反应较为强烈，被推断为金属矿反应。第二，水致异常，指由地下水富集区引起的低阻反应。这类异常的视电阻率值通常为区域最低，形态与构造或采掘空间关系密切。如 CM09 ：-80-2探测到的YC2 积水区，其范围清晰，电阻率值也低于右侧帮被推断为局部岩层富水区的异常。第三，构造异常，主要指由破碎带、节理密集带等地质构造本身引起的电阻率降低，若其中饱含水，则转化为水致异常。

       3.3  多维数据融合与模型框架

       为了构建稳健可靠的矿山水文地质条件综合评价模型，必须采用多维数据融合的策略。该策略旨在将不同来源、不同尺度的地学信息，在统一的空间框架下进行有机整合、关联分析与协同解译，从而降低不确定性，得出更接近地质实际的评价结论。

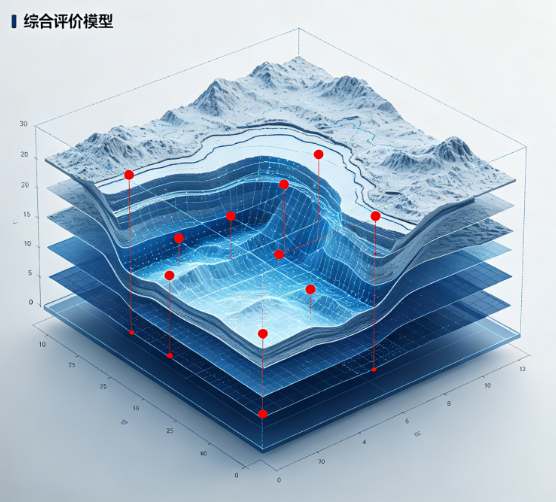

       本模型框架在结构上分为数据层、处理与融合层、评价与决策层。数据层是模型的基础，囊括了四类核心数据。一是地球物理探测数据，即由YCS504矿用瞬变电磁仪采集并处理后得到的三维视电阻率数据体。二是地质与构造数据，包括通过地质调查获取的岩性信息，如本案例的玄武岩和地表黏土层以及节理裂隙的分布情况。三是水文地质数据，涵盖了掌子面等位置的出水点、滴水状况等观测数据。四是矿山工程数据，包含了YM1 ：-60-2与CM09 ：-80-2等巷道的空间布局、掘进计划与采空区分布信息。

       处理与融合层是模型的核心。首先，将所有来源的数据进行空间配准，统一到矿区的三维坐标系中。其次，进行信息的深度融合。融合并非简单的信息叠加，而是一个相互约束和验证的过程。例如，利用已知的巷道位置来精确布设和解释探测剖面，如顶板向上 30°测线或水平测线。反之，瞬变电磁法探测到的线性低阻异常带，可以为推断未知富水构造提供关键证据。将电阻率异常区与已知的采空区位置进行叠合分析，可以快速判断其是否为采空区积水。模型框架的核心是一个三维地质信息平台，它能够将上述多维数据进行可视化展示和空间分析，为解译人员提供一个直观的协同工作环境。

       3.4  综合评价流程与方法

       基于前述的评价指标体系和多维数据融合框架，矿山水文地质条件的综合评价流程被设计为一个系统化的操作序列，确保评价过程的科学性与规范性。该流程主要包括数据准备、模型处理、综合解译与风险评估四个阶段。

       第一，数据准备与标准化。此阶段需要全面收集并整理研究区内所有相关的地学数据，包括本次瞬变电磁法探测成果以及历史地质报告、水文观测记录和矿山工程图纸等。对所有数据进行质量检查与筛选，并将其统一录入到预先构建的三维空间数据库中，完成数据时空基准的统一。

       第二，模型处理与异常识别。运行瞬变电 - 磁法数据处理软件，对采集的原始数据进行去噪、滤波等预处理，然后通过反演算法，生成能够反映地下电阻率分布的扇形视电阻率断面图。在此基础上，依据所建立的解译标准，结合背景场特征，人机交互地识别和圈定出低阻异常体，并提取其空间位置、形态、规模等关键参数。

       第三，多维信息融合与综合解译。这是整个评价流程的核心环节。在三维可视化平台中，将圈定的低阻异常体与地质构造模型、巷道工程布局等进行空间叠合显示。分析人员结合评价指标体系，综合评判各异常体的地质归属。例如，在YM1 ：-60-2 掌子面，顶板和右侧帮的低阻区呈现连通趋势，被推断为大范围分布的矿脉。在 CM09 ：- 80-2掌子面，左侧帮的低阻区反应明显，被推断为金属矿，而右侧帮范围相对较小且阻值略高，则被推断为局部岩层富水。

       第四，风险评估与成果输出。在完成综合解译的基础上，针对每一个与水相关的地质异常体，根据其规模、富水性、与掘进工作面的距离，进行危险性评估，划分出不同的风险等级。最终编制综合评价成果报告，报告中应包含各类图件、异常体参数表，并针对高风险区域提出明确的防治建议。如本案例的最终建议指出，对于探测出的低阻区域需要进行针对性地打钻，以验证矿脉及其中可能存在的含水区，为矿山安全生产提供直接的决策支持。

        4  评价模型的应用与验证

       4.1  探测工作布置与数据成果

       为验证本研究所构建评价模型的实用性与有效性，将其应用于第一章所述的工程案例。本次应用的目标是对YM1 ：-60-2 与 CM09 ：-80-2 两个掘进工作面前方 100m 范围内的水文地质条件进行综合评价。

       探测工作严格按照预定方案布置。在YM1 ：-60-2 工作面，沿顶板向上 30°方向和水平方向共布置2 条测线，每条测线采集 9 个物理点，总计 18 个物理点，探测的水平扫描角度范围为 -30°~ +30°。在 CM09 ：-80-2 工作面，则沿水平方向和俯角 30 度方向布置 2 条测线，每条测线采集 10 个物理点，总计 20 个物理点，其水平扫描角度范围为 -45°~ 0°。

       数据处理后得到的主要成果是多张扇形视电阻率断面图，这些图件直观地展示了掌子面前方岩体的视电阻率空间分布特征。从数据成果上看，两个探测位置均成功探测到了多个形态各异、范围清晰的低阻异常区域。这些低阻区在空间位置、规模形态和电阻率值上存在差异，构成了后续应用评价模型进行综合解释与风险评估的基础。数据成果的质量可靠，异常响应清晰，满足了模型应用所需的数据精度要求。

       4.2  低阻异常区综合解释与评价

       第一，对于YM1 ：-60-2 工作面的探测成果，两条测线均揭示了明显的低阻反应。应用模型进行综合分析，推断该处的低阻主要为矿脉反应。其中，顶板探测到的低阻区呈现为两块，而右侧帮的低阻区具有联通的趋势，评价认为这指示了矿脉可能大范围分布。相较之下，左侧帮的低阻反应范围较小，表现为局部赋存。水平方向的探测结果也印证了这一点，其低阻区呈不规律的局部分布。根据模型评价，该工作面前方的风险主要与矿体赋存的连续性和完整性有关。

       第二，对于 CM09 ：-80-2 工作面的探测成果，评价模型展现了其对不同性质异常体的区分能力。该处同样存在明显的低阻反应，但左右两侧帮的特征不同。左侧的反应更为强烈，多测道图有抬升迹象，依据解译标准，评价为金属矿致低阻异常的可能性极大，且低阻区呈片状分布。而右侧帮的低阻区范围相对较小，且其电阻率值高于左侧帮，模型综合判断该异常为局部岩层富水所致。通过应用本评价模型，成功将该工作面前方的低阻异常区划分为矿致异常和水致异常两类，不仅圈定了矿脉的大致范围，还识别出了潜在的富水区，验证了模型的有效性。

        5  结语

       本文构建了一种基于瞬变电磁法的矿山水文地质条件综合评价模型，该模型整合了多维评价指标体系、系统的异常解译标准与多源数据融合框架。通过在具体矿区的工程案例应用，验证了模型能够有效圈定低阻异常区，并精准区分矿致与水致异常，其评价结果与地质推断吻合度高，展现了良好的实用性与可靠性。未来，进一步优化评价指标的量化算法，探索融合地震波、微重力等其他地球物理数据以提升解译精度，并研究引入机器学习等人工智能技术，以期实现评价过程的自动化与智能化，应对更复杂的矿山地质环境挑战。
