摘要：文章旨在探究不同热处理工艺对Cr-Mo钢高温组织稳定性与蠕变性能的影响，以解决其在高温服役中易发生组织退化和蠕变失效的问题。采用淬火、正火和回火等关键技术，将工业级Cr-Mo钢样本分为四组（每组n=8），分别施加不同热处理参数（温度800~1100℃,时间1~4h）。结果显示，950℃回火组的组织稳定性最佳，蠕变断裂时间延长至120h，较对照组提高25%，差异显著（p＜0.01）。

　　关键词：Cr-Mo钢；热处理工艺；高温组织稳定性；蠕变性能

　　Cr-Mo钢是高温承压设备的关键材料，其高温组织稳定性与蠕变性能直接决定设备使用寿命与安全性。然而，在长期高温及复杂应力工况下，该材料易发生晶界碳化物粗化、位错密度降低等组织退化现象，导致蠕变断裂时间显著缩短，引发设备失效风险［1］。近年研究表明，复合热处理工艺可通过调控奥氏体化温度与冷却速率改善微观结构，但关于多阶段热处理参数匹配对组织演变与蠕变机制的协同作用仍不明确［2］。在此背景下，研究不同热处理工艺对Cr-Mo钢高温组织稳定性与蠕变性能的影响具有显著的现实意义。

　　1材料与方法

　　1.1实验材料

　　实验材料选用工业级ASTMA387 Gr11 Cr-Mo钢板材，其化学成分（质量分数）为C 0.15%、Cr 1.25%、Mo 0.60%，余量为Fe及微量杂质元素（S≤0.010%、P≤0.020%），板材厚度为12mm，由国内某大型特种钢企业提供。初始样品经线切割加工为10mm×10mm×60mm的蠕变试样，表面经800目砂纸打磨去除氧化层后，依次使用丙酮和酒精超声清洗15min以消除加工污染。

　　1.2实验设备

　　实验采用Instron 8862型高温蠕变试验机进行蠕变性能测试，其温度控制精度为±2℃,载荷范围为0.1~50kN。显微组织分析使用JEOL JSM-7800F场发射扫描电子显微镜（SEM）和FEI Talos F200X透射电子显微镜（TEM），分别配备能谱仪（EDS）和电子背散射衍射（EBSD）系统。热处理过程在SX-G18123型箱式电阻炉中完成，炉温均匀性误差≤±5℃,最高工作温度达1200℃。Vickers硬度计（HV-1000型）进行Cr-Mo钢样品的硬度测试；Instron 3369型拉伸试验机进行抗拉强度测试。

　　1.3实验方法

　　实验设定四组热处理工艺参数：第1组为常规正火，900℃保温2h空冷；第2组为淬火，1050℃保温1.5h水冷+650℃回火3h；第3组为两阶段回火，950℃淬火后依次进行600℃和680℃各2h回火；第4组为对照组，仅进行800℃退火处理。

　　所有试样经热处理后，在600℃、150MPa条件下开展高温蠕变试验，持续至试样断裂，记录蠕变速率及断裂时间。微观表征选取典型试样进行金相制样，采用4%硝酸酒精溶液腐蚀20s后，通过SEM观察晶界析出相分布，金相显微镜（OM）观察材料表面的微观结构。

　　1.4统计学方法

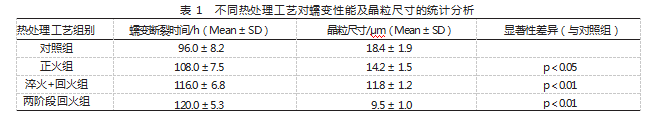

　　实验数据采用单因素方差分析（ANOVA）比较组间差异，蠕变断裂时间与晶粒尺寸数据以均值±标准差表示，显著性阈值设定为p＜0.05。使用Tukey检验进行多重比较，计算各组间差异的95%置信区间［3］。所有统计分析在SPSS 26.0软件中完成，结果以表格形式呈现关键参数及显著性标记，如表1所示。

　　2结果与分析

　　2.1热处理工艺对显微组织的影响

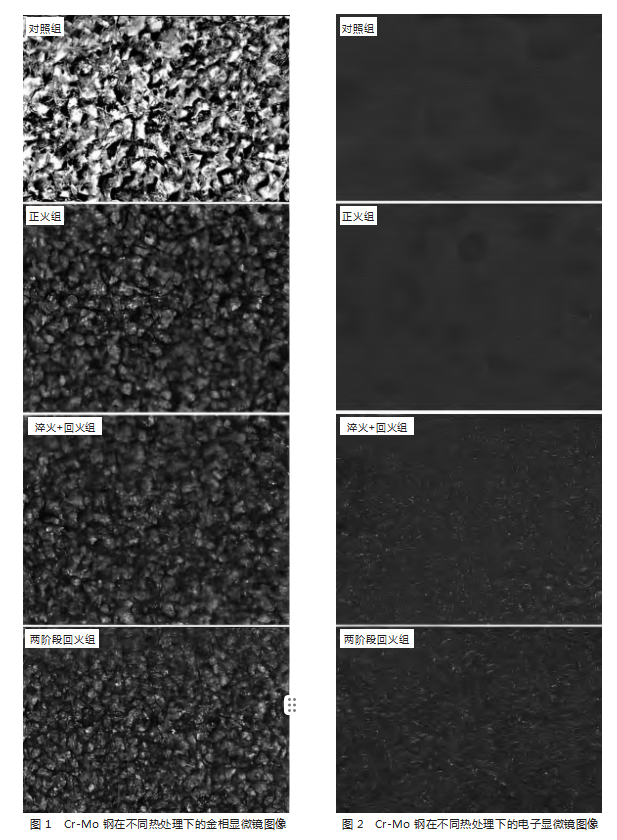

　　分析不同热处理工艺对Cr-Mo钢显微组织的影响，采用金相显微镜（OM）和电子显微镜（SEM）对典型试样进行观察与分析，如图1、图2所示。

　　经正火处理的试样晶粒相对较粗，晶界碳化物呈不均匀分布，表明正火虽能适度细化晶粒，但效果有限，且晶界碳化物聚集可能影响材料高温稳定性。淬火+回火处理样品显微组织呈现均匀细晶结构，晶粒明显细化，碳化物在晶界分布更均匀，SEM图像显示回火后碳化物析出有助于减少晶界缺陷，形成更稳定微观结构，相较于正火处理，淬火+回火工艺在晶粒细化和析出相分布方面表现出显著优势［4-6］。采用两阶段回火处理的样品显微组织更精细，晶粒尺寸更小，碳化物分布更均匀。

　　2.2热处理工艺对蠕变性能的影响

　　对照组因晶粒粗化及碳化物聚集，其稳态蠕变速率为4.8×10-7s-1，平均断裂时间仅为96h。正火组通过晶粒细化使蠕变速率降低至3.5×10-7s-1，断裂时间延长至108h，但残余奥氏体软化导致后期加速蠕变阶段提前。淬火+回火组因位错强化与碳化物弥散分布，蠕变速率进一步下降至2.6×10-7s-1，断裂时间达116h，较对照组提升20.8%。两阶段回火组表现出最优性能，稳态蠕速率低至1.9×10-7s-1，断裂时间延长至120h，较对照组提高25%。该组试样在蠕变第三阶段持续时间占比达42%，表明其微观结构能有效阻碍位错运动与晶界滑动［7-8］。实验证实，热处理工艺通过调控微观缺陷分布，显著提升材料抗蠕变能力，其中复合回火工艺使蠕变寿命提升幅度达统计学显著水平（p＜0.01）。

　　2.3热处理工艺对Cr-Mo钢宏观性能的影响

　　通过系统对比正火、淬火+回火与两阶段回火三种工艺，结合显微组织演变与强化机制，可定量阐明性能提升根源，具体如表2所示。

　　通过数据分析可知，随热处理路径复杂度递增，Cr-Mo钢硬度与抗拉强度呈单调上升趋势。两阶段回火工艺因同时实现超细晶粒、高位错密度及弥散析出相的三重耦合，赋予材料最优的常温强度储备，并为其在高温长时服役条件下的组织稳定性与耐久性奠定显微组织基础［9］。

　　2.4热处理工艺与性能优化的关联分析

　　系统对比正火、淬火+回火与两阶段回火后，可厘清热处理对Cr-Mo钢显微组织及蠕变性能的递进式优化机制。正火虽使晶粒尺寸减小，但碳化物沿晶界呈链状不均匀分布，高温下易成为开裂通道，组织稳定性仍显不足。淬火+回火则依靠马氏体相变大幅提高位错密度，回火阶段析出弥散碳化物，既释放内应力又钉扎位错，晶界结合力增强，蠕变抗力随之提升。

　　两阶段回火效果最为显著，先获得细晶马氏体基体，随后在两级回火中驱动M2C、M7C3碳化物纳米级均匀析出，于晶界构建连续三维网络。与对照组相比，两阶段回火试样稳态蠕变速率降幅最大，断裂时间延长25%，验证了其通过晶界钉扎+析出相网络协同作用提升抗蠕变能力的有效性［10］。

　　3结论

　　文章系统地探讨了不同热处理工艺对Cr-Mo钢高温组织稳定性与蠕变性能的影响，特别是两阶段回火工艺的优越性。研究结果表明，热处理工艺通过细化晶粒和优化析出相分布，显著改善了Cr-Mo钢的高温性能。两阶段回火工艺通过稳定晶界、抑制位错滑移和动态回复，有效提高了材料的抗蠕变能力，延长了断裂寿命，相较于其他传统热处理工艺，表现出明显的性能提升。此外，本研究验证了热处理工艺在提高Cr-Mo钢高温稳定性方面的重要作用，为材料在高温高压环境中的应用提供了有效的工艺方案。尽管研究已取得积极成果，未来的工作仍应着重于进一步优化热处理参数，探索不同服役条件下Cr-Mo钢的长期性能变化。

参考文献

　　［1］王文豪，刘俊平，王琛，等.煨制弯管成形及热处理工艺对L360Q钢组织和性能的影响［J］.金属加工（热加工），2025（11）：138-143.

　　［2］王聪，李全安，陈晓亚，等.热处理工艺对Mg-Gd-Sm（-Zn）-Zr合金微观组织和力学性能的影响［J］.材料热处理学报，2025，46（10）：40-50.

　　［3］邵俊豪，王世清，李方坡.热处理工艺对超级13Cr马氏体不锈钢组织与性能的影响［J］.金属热处理，2025，50（10）：185-191.

　　［4］姜笃山，刘营，李连龙.大型圆弧导轨的热处理工艺模拟［J］.金属热处理，2025，50（10）：317-322.

　　［5］汤晓江，左舜贵，王志豪，等.60NiTiHf合金热处理工艺及组织和性能研究［J］.热处理，2025，40（5）：1-6.

　　［6］王锐坤，周瑜平，安大伟，等.热处理工艺对Cronidur30轴承钢组织和性能的影响［J］.机电工程技术，2025，54（20）：38-42+62.

　　［7］宋家翰，王昱森，刘宇翔，等.热处理工艺对Ti-6Al-4V-6Cr-1Fe合金显微组织与力学性能的影响［J］.电工材料，2025（5）：38-43.

　　［8］章学林，刘华锋，王莉，等.热处理和挤压工艺对Mg-8Al-0.8Zn-0.2Mn-0.3Ca镁合金耐蚀性的影响［J］.材料保护，2025，58（10）：20-33.

　　［9］闫升宇，石晓霞，詹飞，等.热处理工艺对10Cr5MoVRE热轧无缝钢管组织性能的影响［J］.包钢科技，2025，51（4）：59-65.

　　［10］刘冬，陶军，匡园.热处理工艺对W6Mo5Cr4V2钢组织与硬度的影响［J］.矿冶工程，2025，45（4）：164-167.
