摘要：文章围绕9Ni钢低温冲击韧性优化问题展开研究，系统分析化学成分、显微组织、冶金纯净度及热处理工艺对其低温冲击韧性的影响机理，提出成分优化、晶粒细化、组织调控、热处理和焊接工艺的综合优化技术路径。通过科学控制Ni含量、C含量及微量合金元素，结合高纯钢冶炼、二次精炼、晶粒细化技术和精确热处理制度，实现钢材低温冲击韧性内在提升，为钢铁企业低温承压容器用钢研发提供可操作技术指导。

　　关键词：9Ni钢；低温冲击韧性；成分优化；热处理工艺；晶粒细化

　　随着液化天然气（LNG）储运与低温承压容器的迅速发展，低温时钢材韧性要求越来越严，9Ni钢因高强度、耐低温断裂特质成为关键材料，实际生产常出现低温冲击韧性不够的问题，致使使用安全边界受限制。研究表明，低温冲击韧性受化学成分、显微组织、夹杂物管控、热处理以及焊接工艺等诸多因素影响。文章以某钢铁企业实际生产实践为例，提出系统优化技术路线，涵盖精确成分设计、冶金纯净化、晶粒细化、热处理制度优化以及焊接工艺改进，为低温承压钢生产提供操作方案。

　　1 9Ni钢材料特性与低温冲击韧性基础

　　1.1 9Ni钢的化学成分与合金化机理

　　9Ni钢是一种含碳量低、镍含量高的钢，典型化学成分为C 0.04%~0.06%、Ni 8.0%~9.5%、Mn 0.3%~0.6%、Si＜0.2%、Cu≤0.2%、Mo 0.2%~0.3%，少量Nb、Ti可用在微合金化中。Ni元素借固溶强化和奥氏体稳定作用明显提升低温韧性，其在9Ni钢内让马氏体起始转变温度Ms降低了大约50~60℃,使9Ni钢在-196℃仍保持较好的韧性。C元素的微量控制是关键，高于0.06%容易形成网状碳化物，降低冲击韧性，小于0.04%则会影响强度。Mn主要用于脱氧及晶粒细化，Si含量过高易产生粗大硅酸盐夹杂物，合金元素协同作用要靠化学成分精准控制实现目标韧性。

　　1.2典型组织特征与相变行为

　　9Ni钢低温冲击韧性依靠于回火马氏体与少量残余奥氏体的复合组织，通过淬火+回火调质热处理后，回火马氏体基体上弥散分布少量残余奥氏体，平均晶粒直径4~6μm，晶界洁净，碳化物细小且分布均匀［1］。低温下，未经调控的马氏体容易出现脆性断裂，但通过晶粒细化技术及微量合金调控，可显著提升晶界结合强度、增加裂纹萌生阻力，从而有效延迟脆性裂纹的起始。其中，奥氏体稳定性和细小碳化物颗粒对裂纹扩展有阻滞作用。相变行为方面，Ni作为9Ni钢的核心合金元素，其含量控制可将马氏体起始温度（Ms）降至-120~-100℃,该温度区间能确保淬火后获得细小均匀的马氏体组织，为后续回火强韧化奠定基础。回火温度处于580~620℃时，可实现碳化物的析出匀称，同时促进部分残余奥氏体的稳定化，有效消除淬火残余应力，显著提升材料的低温断裂韧性。

　　1.3低温冲击韧性影响机理

　　低温冲击韧性主要受晶粒大小、夹杂物、析出物以及残余应力作用。其中，晶粒细化可让断裂模式由脆性劈裂变成韧性撕裂，根据Hall-Petch关系，断裂韧性随晶粒尺寸变小显著提升。夹杂物偏析或大颗粒容易变成裂纹起始点，降低韧性。残余奥氏体可吸收冲击能量，改善低温韧性。过量碳化物或粗大Nb/Ti碳化物会形成脆性区域，热处理时奥氏体到马氏体转变速度和碳化物析出形态是决定冲击韧性的关键要素。

　　2影响9Ni钢低温冲击韧性的关键要素

　　2.1化学成分控制

　　化学成分是影响低温冲击韧性的基础要素，Ni含量控制在8.0%~9.5%可使马氏体起始温度（Ms）降至-100~-120℃,保证冲击韧性；C含量控制在0.04%~0.06%，可防止脆性网状碳化物产生；Mn 0.3%~0.6%、Si≤0.2%用来脱氧及晶粒控制；微量Nb 0.02%~0.04%、Ti 0.01%~0.02%，有利于形成细小碳化物颗粒，控制裂纹扩展。钢铁企业在炉前精准加入合金元素，通过在线光谱分析可实时调控成分偏差，使其处于±0.005%以内，确保低温韧性目标实现。

　　2.2冶金纯净度与夹杂控制

　　钢液纯净程度直接影响低温冲击韧性，非金属夹杂物，如硫化物、氧化物、硅酸盐以及复合夹杂物容易构成裂纹源，尤其在晶界聚集时能够明显降低韧性，经LF二次精炼、RH脱气和真空电弧炉精炼，可控制硫含量≤0.002%、氧含量≤0.004%、夹杂物尺寸≤5μm。钢液连铸时用EMS电磁搅拌和适度冷却速度可改善夹杂物分布，减少偏析，实现晶界清洁，提升低温冲击韧性。

　　2.3显微组织均匀性

　　显微组织均匀程度是低温冲击韧性的重要保障，控制连铸结晶速度（约0.8~1.2m/min）以及结晶温度梯度，可有效抑制成分偏析和柱状晶比例，使平均晶粒直径稳定控制在4~6μm。组织均匀性检测可通过光学显微镜与扫描电子显微镜（SEM）联合观察，并统计晶粒分布系数（GSD）进行量化评价，确保90%以上的晶粒大小分布于4~6μm的目标区间内。夹杂物与碳化物均匀分布，可有效阻碍裂纹延伸，提高冲击吸收能。

　　2.4热处理制度

　　热处理制度对低温冲击韧性具有决定性的影响，9Ni钢通常采取奥氏体化加水冷淬火，随后回火，奥氏体化温度控制在850~880℃,保持充分溶碳化物，避免晶粒粗化；水冷淬火确保硬度达250~270 HB；回火温度控制在580~620℃,回火时间大概2~3h，让碳化物变细、均匀分布，同时生成少许稳定残余奥氏体来提升韧性。热处理过程可结合热分析和实时温控曲线，确保Ms、Mf和回火析出碳化物合理匹配。

　　2.5压力容器焊接过程及热影响区问题

　　焊接属低温冲击韧性薄弱之处，焊缝和热影响区（HAZ）易出现晶粒粗化与焊接残余应力，靠控制焊接热输入3~5kJ/mm、预热温度150~180℃以及多层焊交替回火，可有效控制HAZ晶粒直径处于6~8μm范围内［2］。挑选Ni含量适配焊丝（Ni 8%~9%）和低氢焊条，确保焊缝金属和HAZ的冲击韧性不低于基体标准，钢企可结合焊接模拟软件以及现场热成像监控焊接热循环，实现低温韧性一致性。

　　3 9Ni钢低温冲击韧性优化技术路径

　　3.1成分优化策略

　　在9Ni钢低温冲击韧性优化中，成分优化不仅关注含量范围，更强调精准实施路径。企业可通过炉前微量合金协同设计，实现Ni、C、Mn、Si及Nb、Ti的最优配比，并结合计算机模拟（CAD-CAM）预测不同组合对Ms、Mf及残余奥氏体含量的影响。加料顺序应遵循“先主合金、后微量元素”的原则，同时严格控制熔炼温度与保温时间，保证元素充分溶解均匀。钢液搅拌速度及时间通过在线流体动力学监控，确保夹杂物最小化与成分均匀分布。此外，可结合光谱分析实时监测炉内元素含量，利用闭环反馈调整加料量，使各元素偏差控制在±0.005%以内。此方法实现全流程精确化控制，从成分设计到加料、熔炼及在线监控，确保9Ni钢化学成分稳定，为后续晶粒细化、热处理及焊接工艺提供坚实基础。

　　为进一步确保化学成分稳定性，企业熔炼阶段要结合光谱分析仪开展实时监控，在线光谱分析可检测Ni、C、Mn、Si以及微量元素含量，把数据和设定目标做闭环反馈调整；同时，人工复核加料顺序和熔炼温度，确保微量元素充分溶且均匀布。防止成分分层偏析，炉内搅拌速度控制在0.5~1.0m/s，保持钢液均匀性；加热及保温温度精度控制在±5℃,保证各元素在炉液中充分均匀溶解，该方法可和后续精炼及浇注工艺连起来，实现全流程成分优化，给低温冲击韧性提供基础保障。

　　3.2高纯净钢冶炼与二次精炼技术

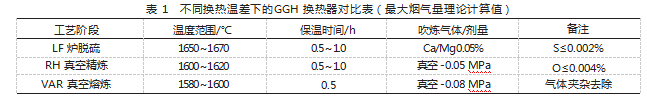

　　高纯净钢生产关键是钢液脱硫、脱氧和非金属夹杂物控制，钢企可采用LF炉+RH真空精炼+真空电弧炉（VAR）组合工艺，LF炉脱硫反应温度控制在1650~1670℃,吹入Ca、Mg脱硫剂，硫含量可降到≤0.002%；RH真空精炼可进一步去除气体夹杂物，氧含量控制≤0.004%，氢含量≤1.5mL/100g钢。真空处理可去掉残余气体，且稳固夹杂物分布，EMS（电磁搅拌）在连铸结晶阶段施加磁场，搅拌速度0.3~0.6m/s，可降低夹杂物偏析，控制夹杂物尺寸≤5μm，数量≤500个/cm2，实现钢液高纯净化。各精炼阶段温度、保温及吹炼条件，如表1所示。

　　二次精炼阶段，钢企可采用精密在线夹杂物监测系统，借助激光或X射线成像实时查验夹杂物类型、大小和分布，调节熔炼温度、搅拌速度及炉盖排气，企业可精确控制夹杂物在钢液中的沉降与分布，连铸浇注速度控制在0.8~1.2m/min，结晶温度梯度25~30℃/cm，减少偏析柱状晶比例，结合浇注铸模把冷却速度调控到0.5~1℃/s，保证组织均匀性［3］。整个冶炼和二次精炼流程可形成标准化操作规程，实现钢液纯净程度与组织均匀状况在全流程都可控制。

　　3.3晶粒细化与组织调控技术

　　晶粒细化是低温冲击韧性控制的关键方法，主要通过微合金化、热机械加工、冷却调控实现，在炉前加Nb 0.02%~0.04%及Ti 0.01%~0.02%，与C生成细小碳化物颗粒，阻滞晶粒长大。连铸结晶速率控制在0.8~1.2m/min，温度梯度维持在25~30℃/cm，可让柱状晶比例小于10%，晶粒平均直径控制在4~6μm，钢企热加工阶段可采用TMCP（热机械控制加工），借助轧制变形以及控制再结晶温度，实现晶粒持续细化以及亚晶界增多，确保组织均匀散布。

　　在组织调控方面，二次回火温度580~620℃,保温2~3h，保证碳化物细化均匀分布，控制残余奥氏体含量3%~5%，钢液冷却速度及轧制应力控制在0.5~1℃/s与30~50MPa，优化亚晶界形态与碳化物形态。晶粒和碳化物均匀性可通过光学显微镜（OM）以及扫描电子显微镜（SEM）统计，GSD值＞90%为目标范围，该工艺将热机械加工和在线温控结合一块，实现了晶粒和组织的全程可控，为后续热处理和焊接奠定了基础。

　　此外，晶粒细化过程中需关注热加工应力分布的均匀性问题，避免局部过度变形导致晶粒非均匀生长。可通过在线温度监控、应变传感器及微观组织取样分析，实时调整轧制速度和温度曲线，实现晶粒持续细化。同时，结合微量元素与碳化物析出动力学模型，可预测不同冷却速率下晶粒尺寸分布，优化热机械控制加工（TMCP）方案，保证低温冲击韧性与强度均衡。

　　3.4热处理工艺优化

　　热处理过程中，奥氏体化温度控制在850~880℃,保温时间1~1.5h，使碳化物充分溶进且防止晶粒变粗，水冷淬火后硬度控制在250~270 HB，保证钢材强度稳固，回火温度580~620℃,保温2~3h，使析出碳化物细小又均匀，生成少许残余奥氏体3%~5%，改善微观应力分布。钢铁企业可借助红外测温和热分析仪监测温度曲线，保证不同炉批次热处理条件的一致状况。

　　要实现局部区域均匀加热，炉内托盘间距控制在50~70mm，气流循环速度0.5~0.8m/s，防止局部发热或冷却不均，回火过程可联合多点温控及热成像监测，记下炉内温度波动±5℃［4］。此外，可将热处理曲线和生产批次联系起来，实现工艺参数闭环管理，保证奥氏体化、淬火以及回火整个过程温控精度。该方法可对钢材晶粒、碳化物析出以及残余应力精准控制，给低温冲击韧性优化打基础。

　　在热处理工艺优化中，回火过程中碳化物颗粒的析出形态和尺寸分布对低温韧性影响显著。通过结合计算机模拟和热分析仪监控奥氏体转变速率，实现析出碳化物精细化和均匀化。同时，应控制炉内温度梯度＜5℃,避免局部应力集中，减少脆性劈裂倾向。水冷淬火后，采用多点回火温控和热成像监测，可保证残余奥氏体分布均匀，提升钢材整体低温冲击韧性。

　　3.5焊接工艺与焊材优化

　　焊接过程中，热输入控制在3~5kJ/mm，预热温度150~180℃,确保焊缝金属以及HAZ热循环处于可控范畴内，可选Ni含量匹配焊丝（8%~9%）以及低氢焊条，减少氢脆风险。多层焊交替回火，可将HAZ晶粒直径控制在6~8μm区间，焊接顺序和坡口设计结合预热以及间隙控制，确保热影响区加热匀称、焊接残余应力分布可控［5］。

　　焊接质量监控可结合焊接模拟软件预估热循环、应力分布以及焊缝组织演变情况，现场可用热成像监测装置以及焊缝取样查验，随时记录焊接热输入和温度变化。通过闭环数据分析，施工中可动态调整焊接参数、预热和回火方案，保证焊缝金属和HAZ组织一致性，确保焊接整个过程可控制，实现生产操作标准化。

　　4结论

　　综上所述，经化学成分精准控制、高纯净钢冶炼、晶粒细化、热处理制度优化以及焊接工艺改良，可有效提高9Ni钢低温冲击韧性，文章明确了Ni、C以及微量合金元素控制范围、晶粒尺寸目标、热处理温度和焊接热输入参数，为低温承压容器用钢生产提供了完整可操作的技术路径，实现低温冲击韧性和强度的内在优化。

 参考文献

　　［1］丁仕凝，袁珊珊，曹辉，等.不同焊接方法对9%Ni钢微观组织和低温韧性的影响［J］.焊接，2025（8）：84-90.

　　［2］卢亚东，吴国正，沈佳如，等.不同焊接位置对9Ni钢焊缝组织和低温冲击韧性的影响［J］.理化检验-物理分册，2025，61（5）：1-5.

　　［3］李铖.低碳9Ni钢热处理工艺及其组织性能研究［D］.武汉：武汉科技大学，2024.

　　［4］岑彦超，安杰，孙勇，等.双真空特殊钢纯净度控制研究［J］.真空，2025，62（4）：54-58.

　　［5］王海棠，吕蕊娇，张俊峰，等.核主泵轴用0Cr13Ni4Mo钢低温冲击韧性研究［J］.四川冶金，2020，42（1）：36-38.
