摘要：冰铜磨系统在闪速吹炼炉中主要起着干燥物料与粒度研磨的作用。其稳定运行保障了吹炼炉入炉物料的稳定。当前冰铜磨设备本体的检测主要依靠安装的测温、测振点进行，但针对减速机、电机等设备，缺乏系统的劣化分析。此外，冰铜磨系统运行过程中涉及较多联锁控制。本文介绍了某冶炼厂通过引入智能运维检测装置并开展优化实践，显著提升了冰铜磨系统的运行稳定性。

　　关键词：冰铜磨；智能运维；系统优化；预测性维护

　　在铜冶炼工艺流程中，冰铜磨系统作为火法冶炼关键前道工序，承担着冰铜颗粒研磨与合格粉体制备的重要任务。该系统的运行稳定性、能耗效率和维护成本直接影响着闪速吹炼工序的金属直收率与吨铜加工成本。然而随着产能提升，设备老化、能耗偏高、配套系统可靠性不足等问题日益凸显。本文介绍了某冶炼厂针对冰铜磨系统的稳定运行引入智能运维检测装置以及针对系统的稳定运行的优化实践。

　　1冰铜磨系统的工作原理以及系统组成

　　1.1冰铜磨系统的工作原理

　　某“双闪”冶炼厂吹炼工序中的冰铜磨专门用于冰铜的磨碎工作，从冰铜库过来的冰铜含水小于8%的大颗粒湿冰铜（品位68%～72%）经过皮带运输至冰铜磨中间仓，经仓底定计量胶带给料机输送至冰铜磨上方回转阀，冰铜进入磨本体后落至磨盘中心，在磨盘持续回转产生的离心力作用下，被移至磨盘边缘并形成冰铜料床，在磨辊作用下，冰铜被碾压磨碎，随离心力增强，研磨后的冰铜粉溢出磨盘边缘，被热风炉天然气燃烧产生的热风吹扫。因热风流向及热量传导，大部分冰铜粉被干燥成悬浮状，由引风机抽至磨机顶部分级器，分级器对冰铜粉进行筛分，粒度合格的进入后续输送捕集设备，不合格的返回磨盘中心与新喂入的冰铜继续研磨。合格的冰铜粉在负压下送至沉灰筒和冰铜布袋收尘器，部分冰铜经沉灰筒收集后由螺旋输送至炉顶冰铜仓，进入布袋的冰铜微粒收集后落入灰斗，经刮板机输送至炉顶冰铜仓，净化后的高温烟气经过冰铜磨风机，大部分的废热气进入热风炉循环利用，其余通过烧结板除尘器处理后排空。

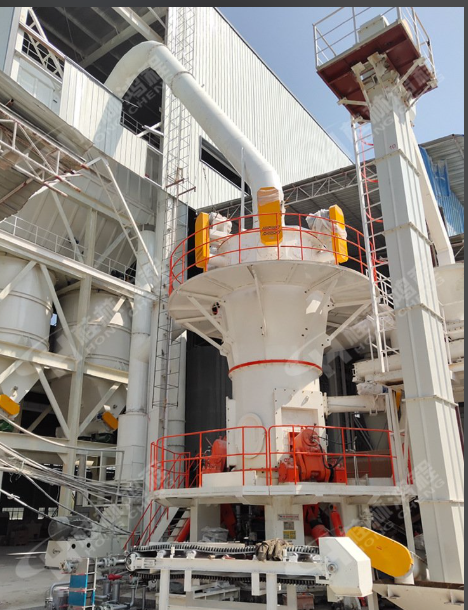

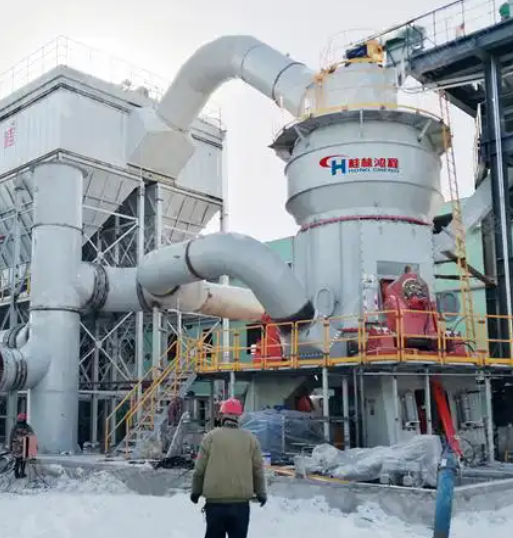

　　1.2冰铜磨系统的系统组成

　　冰铜磨系统主要由5个部分构成。①给料系统。由定计量皮带、中间仓、电磁除铁器组成，主要作用是清除冰铜中的铁器，并按设定的料量将物料送入系统。②热风炉燃烧系统。其主要由热风炉、燃烧风机、燃烧系统阀组构成，主要作用是为冰铜烘干提供热源。③冰铜磨收尘系统。其主要由冰铜磨排风机以及冰铜磨收尘布袋构成。主要作用是收集研磨、烘干后的冰铜。④冰铜磨本体。其主要由选粉机系统、磨辊液压与润滑装置、磨机驱动装置、本体结构、喂料阀以及润滑油站构成。主要作用是对进入磨内的冰铜进行研磨，将含尘气流送至选粉机，经转子叶片形成的离心力场分级后，合格细粉随气流进入布袋收尘器收集，粗颗粒回落磨盘再研磨。⑤控制系统。其主要包括液压控制柜、润滑系统、传感器（温度、压力、振动监测）及DCS控制系统。

　　2冰铜磨系统运行的主要问题

　　冰铜磨在处理高硬度、高磨蚀性物料时，其工作环境极为苛刻，系统内部常处于高温、高粉尘状态。设备结构复杂，集成了机械传动（磨盘、磨辊、减速机）、气动密封、选粉分级、自动控制等多个子系统。这种复杂性致使其成为冶炼厂故障频发、维修频繁且对生产扰动最大的设备之一。非计划的冰铜磨停机不仅会导致维修成本的显著增加，还可能引起上游熔炼炉的降料或停车以及下游吹炼炉的断料，从而造成严重的产量损失和经济损失。某冶炼厂冰铜磨系统自2018年投产以来，运行过程中的主要问题可分为以下三类。

　　（1）机械与液压系统故障。①磨辊系统。磨辊轴承温度过高、出现异常声响；辊套磨损超标或脱落；磨辊漏油（滑环密封失效）。②磨盘与衬板。磨盘衬板出现磨损、裂纹；挡料圈磨损导致料床厚度失控。③液压系统。液压缸泄漏（如活塞杆密封损坏）；蓄能器氮气压力不足或皮囊破损。④传动系统。主减速机振动、异响、油温过高；柱销的磨损。

　　此类故障的主要原因在于，设备在巨大载荷下持续运转，产生的振动使螺栓、法兰、管接头等连接件松动，进而引发泄漏和结构损伤。交变应力致使金属部件产生疲劳裂纹。冰铜物料的高硬度对磨辊辊套、磨盘衬板、导风环、风道壳体等产生持续磨蚀。液压密封、轴承密封在高温、粉尘环境下老化加速，一旦密封失效，污染物侵入会迅速损坏精密部件。

　　（2）电气与控制系统故障。典型故障现象包括主电机无法启动或过载跳停、通信故障、传感器（如压力、温度、速度传感器）失灵；变频器故障。主要原因包括如下。①元件可靠性。接触器、继电器、传感器等电气元件本身存在质量和寿命问题。②信号干扰与接线松动。现场环境恶劣，电缆易受损伤，接线端子因振动松动，导致信号失真或中断。③某冶炼厂的电气系统使用的为PROFIBUS-DP的通讯模式，从选粉机的变频器、排风机系统、收尘系统都以DP的方式接入到DCS系统。中间过程通讯的断裂，往往造成整个系统的非计划停机。

　　（3）工艺关联性故障。这类故障虽表现于冰铜磨，但根源与上下游操作或系统平衡相关。主要故障现象有磨机压差异常升高或降低、出料粒度或水分不合格、磨机因物料情况出现异常振动。主要原因包括如下。①入料性质波动。熔炼工序产出的冰铜物理性质（粒度、温度）或化学性质（成分）发生较大变化，超出磨机设计调整范围。②热工参数失调。热风炉提供的热风温度、风量与当前喂料量和物料水分不匹配，导致烘干效果不佳或系统温度失控。③风料平衡破坏。系统风机转速、选粉机转速与喂料量未实现最佳匹配，影响内部循环和分级效率。

　　针对上述问题，某冶炼厂通过增设智能运维设备、优化现有系统，实现了对设备劣化情况的精准预测，有效降低了设备运行故障率。

　　3冰铜磨系统智能运维的实践与应用研究

　　3.1智能运维系统的工作原理与实现机制

　　智能运维系统的核心功能是实时监测设备运行状态、采集数据，结合先进的数据分析技术与机器学习算法模型，实现对设备潜在故障的早期预警与精准诊断。该系统特别针对旋转类机械设备（如电机、发电机、泵等）采用了多参数综合分析方法，通过同步采集振动频谱数据、温度分布特征以及电流波形信号三个关键指标，构建多维度的设备健康评估体系。其中，振动分析可以检测机械部件的磨损、不对中等机械故障；温度检测能够发现轴承过热、润滑不良等问题；而电流分析则有助于识别电气系统异常。三个维度的数据相互印证、综合分析，可全面判断设备运行状态，进而实现设备故障的精准预测与及时干预。

　　3.2智能运维系统的安装部署方案

　　针对冰铜磨动转设备的运行特性和工艺要求，经过对设备运行数据的长期跟踪与深入分析发现，影响冰铜磨正常运行的关键因素主要集中在三个方面。首先，冰铜磨主驱动系统的齿轮传动部件，其啮合状态和磨损程度直接影响整机运行的平稳性与可靠性。其次，配套排风机驱动系统的轴承组件，由于持续高速运转且环境粉尘较多，易出现温升异常与过早疲劳。最后，选粉机驱动系统的运行稳定性，其性能优劣关系到成品粒度的分布与生产效率。

　　基于上述分析结果，决定在这三个核心驱动系统上部署智能传感装置，包括振动传感器、温度传感器和电流监测模块，构建覆盖全面、响应及时的在线监测网络。振动传感器用于采集设备高频与低频振动信号，温度传感器实时监测关键部位温升变化，电流模块则反映负载状态与电气异常，从而实现对设备运行状态的多维度感知。

　　整套系统在结构上可分为三个主要部分。在数据采集层方面，通过就近配电箱进行取电，在现有的冰铜磨系统中增加高频率振动与温度测点，科学布置于齿轮箱、主轴轴承、风机轴系等关键位置，实现冰铜磨系统数据的实时采集与信号预处理。整套系统共增加25个振温一体测点，每一测点均具备抗干扰与防尘防护能力，适应工业现场复杂环境。

　　在状态监测与数据存储层方面，主要通过4G网络将采集到的多源数据安全、高效地传输至云端虚拟服务器，利用数据整合与清洗技术实现结构化存储，并建立历史数据库用于趋势分析与故障追溯。该层还具备断线续传和本地缓存机制，确保数据完整性。

　　在用户操作与诊断分析层方面，目前主要通过专业软件平台实时查看数据趋势、生成运行报表和报警日志，系统支持自动诊断与人工研判相结合的方式，实现对设备健康状态的综合评估与早期预警。运维人员可借助该平台制定维护策略，实现从“事后维修”到“预测性维护”的转变，有效提升设备综合效率与生产连续性。

　　3.3智能运维系统使用效果与数据分析

　　系统投入运行后，通过采集的实时数据建立了设备运行特征数据库，运维人员可以随时查看设备运行状态，及时发现异常趋势，防止突发性故障导致的非计划停机。通过机器学习历史故障案例，系统不断优化诊断模型，为设备的预防性维护提供科学依据。

　　近期系统监测显示，风机非驱动端高速加速度持续上升，速度有效值也呈上升趋势。时域波形存在周期性冲击，频率接近保持架频率，与案例中提到的周期性冲击特征一致。频谱分析显示底噪能量略高，包络中可见保持架频率，与案例中通过频谱分析发现的特定频率成分相符。推测风机非驱动端轴承保持架存在磨损卡涩现象，润滑状况稍差，近期缓慢劣化。现场检查发现排风机稀油站跳停，导致轴承欠润滑。

　　4系统优化实践

　　影响整套冰铜磨系统的主要因素包括机械性问题、电气与控制系统故障以及工艺关联性故障。针对机械性问题，可引入智能预测性运维系统，降低机械系统性故障的发生率。针对电气及工艺方面的联锁故障，可优化改造部分系统，降低系统故障率。

　　4.1冰铜布袋系统的优化

　　冰铜磨布袋系统作为冰铜磨生产流程中收集冰铜粉的关键除尘装置，其稳定运行对保障整体系统效率至关重要。在实际运行中，喷吹系统常因电磁阀故障、管路堵塞或气源压力异常等原因发生喷吹失效，导致布袋表面积灰逐渐增厚，通风阻力上升，布袋压差持续升高，最终引发系统保护性跳停，严重影响生产连续性。传统依赖人工定期巡检的方式不仅效率低下，而且难以实时捕捉喷吹过程的瞬时异常，故障识别滞后明显。

　　为解决上述问题，提出并实施了两项关键技术改进措施。第一，在喷吹主管路及分气包等关键节点增设自动泄压阀，当检测到系统压力超过设定阈值时，泄压阀立即开启，迅速释放过高压力，既避免压缩空气管路及其附件的损坏，也保障喷吹系统在稳定压力范围内可靠工作。第二，在布袋除尘器每个气室的顶部加装高精度噪声传感器，实时采集喷吹过程中产生的声学信号，并通过信号线缆将数据上传至集散控制系统（DCS）。利用专门的算法分析喷吹噪声的幅值、频率和波形特征变化趋势，可精准判别电磁阀是否漏气、喷吹时间是否异常、气路是否畅通等状态，从而实现对故障单元的快速定位与故障性质的准确判断。

　　从整体实施效果来看，上述改进措施显著提升了系统的可监控性与维护效率。一方面，实现了对喷吹系统运行状态的在线实时监测与故障预警，大大降低了人工巡检的频次和劳动强度。另一方面，能够在数分钟内识别并定位故障点，有效缩短维修响应时间，避免了因故障扩大导致的非计划停机。这不仅提升了冰铜磨系统的运行可靠性与安全性，也为生产管理的精细化、智能化奠定了坚实基础。

　　4.2联锁提醒以及报警过程优化

　　冰铜磨在运行过程中的联锁机制主要包括18项关键联锁，如冰铜磨主电机的温度和电流超上限报警、磨机本体运行中的振动超上限、密封风机联锁以及油站联锁等。此外，还涵盖润滑系统压力低报警、轴承温度监测、减速机运行状态联锁、给料系统联锁保护以及水泵与阀门协同控制等多重保障措施，共同构成一套完整的设备安全防护体系。通过在系统中增设首报识别功能，能够第一时间捕捉导致冰铜磨跳停的主要原因，准确记录并突出显示初始报警信号，便于后续维护人员快速定位问题和进行检查，大幅缩短故障诊断时间。同时，在DCS系统中优化报警提醒功能，对于已达高限位置的参数，在操作界面上增加弹屏报警，以醒目颜色和声音提示及时提醒操作人员介入处理，防止运行参数进一步恶化。该系统还可结合实时历史趋势记录，自动生成报警报告，为工艺调整和设备维护提供数据支持，从而显著降低因工艺参数异常导致的冰铜磨跳停风险，保障生产连续性和设备稳定运行。

　　5结论与展望

　　通过对冰铜磨故障的分析以及运维管理的优化，目前冰铜磨的故障率较投产初期显著下降。基于当前实践，冰铜磨的运维管理仍有进一步优化的空间，具体可从以下方向展开。

　　（1）深度数据挖掘与人工智能技术的应用。在现有预测性维护系统基础上，通过长期积累的数据，实现对设备各部件运行状态的实时监控和故障预测。依据设备的劣化情况合理安排检修周期。

　　（2）全生命周期数字化管理。构建覆盖设备采购、安装、运行、维护、改造直至报废的全生命周期数字化孪生平台，将维修记录、备件库存、采购周期、成本核算等数据集成，实现决策最优化。

　　（3）运维知识库与专家系统建设。构建冰铜磨的运行模型，运用APC先进控制等手段，将控制参数维持在合理范围内，降低因工艺波动对生产造成的影响。实现操作的智能化。
