摘要：三维激光扫描技术凭借其高精度、高效率和全面数据采集能力，在矿山主溜井测量中展现了巨大的应用前景。本文介绍了三维激光扫描技术的工作原理及数据处理方法，详细探讨了其在主溜井测量中的应用，包括测量系统选型、测量方案设计、数据采集和内业处理。通过分析实际工程案例，展示了该技术在井道几何形态、井壁垂直度及支护结构完整性评估中的优势。最终三维激光扫描技术为矿山主溜井的安全管理、施工优化提供了可靠的技术支持，推动了矿山管理的数字化和智能化发展。

　　关键词：三维激光扫描技术；矿山主溜井；数据处理；精度评定

　　矿山主溜井是矿山开采中的关键设施，其施工和设计的精准度直接左右矿井的生产效率与安全。主溜井的测量里常规测量方式碰到许多挑战，尤其是遇到井道深度大、环境复杂、空间狭窄等状况时，常规设备无法实现足够的精度和效率。三维激光扫描技术的快速发展，该技术凭借其数据快速采集、高精度和全域覆盖的优势，逐渐发展为矿山主溜井测量的关键器具。该技术能够为矿山的设计、施工及安全管理提供精确的数据支持。

　　1矿山主溜井概述

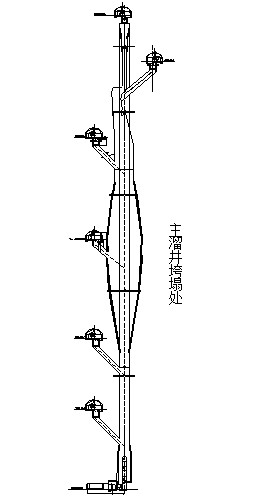

　　1.1主溜井的功能与结构特点

　　矿山主溜井是矿山开采系统里极为关键的基础工程，主要承担设备、矿石、人员等在矿井内的上下运送任务。主溜井指利用自重从上往下溜放矿石的巷道。它在平硐开拓或竖井开拓的矿山获得广泛应用。习惯所指的溜井有两种：一种是供上部阶段转放矿石或废石到下部阶段或下部矿仓，为一个或多个阶段服务的，称主溜井，它属于辅助开拓巷道；另一种是供采场内转放矿石到阶段运输巷道，为一个或多个采场服务的称采场溜井，后者属于采准巷道。它一般通过井筒和地下作业面连接，是矿山生产环节中的关键通道，井筒、井道、升降设备、支护系统等构成了主溜井的结构特点。

　　1.2主溜井测量的必要性

　　主溜井测量在矿山开采中的重要性不言而喻。它是确保矿井各项设施合理布局、提升安全性和生产效率的关键因素主溜井的精确测量确保井道、井筒等结构符合设计要求，从而避免因结构问题导致的安全隐患。测量工作不仅包括井道的直径、井壁的垂直度等基础参数，还涉及矿井的通风、排水和紧急疏散等辅助设施的布局。通过精确的测量，可以为矿山后续的设备维护、施工以及技术改造提供重要的数据支持，确保矿井运营能够顺利执行，并符合相关的安全和生产标准。此外，主溜井的测量对矿山运输系统的设计至关重要。井道的设计直接影响到矿石运输的效率和人员疏散的速度，测量的准确性关系到运输过程中的顺畅与安全。尤其在复杂的矿山环境中，精准的测量结果是保证矿山运营效率和安全性的重要基础。因此，主溜井测量不仅是施工中的必要步骤，更是保障矿山日常运营顺利进行的核心要素。

　　1.3主溜井测量的难点

　　开展矿山主溜井测量工作碰到诸多难点，首先是主溜井的情况体现出纵深和空间结构复杂，惯用的测量工具及办法在面对深度颇深、空间窄小的井道时，常引发差错，而且不易迅速、全面地完成数据采集。井筒和井道形状大多不规则，例如井道或许存在弯曲或扩张的部分，这让测量工作变得更为棘手。常规的测量方式不易精准捕捉这些细节，还容易受环境条件（如温度、湿度、振动等）出现偏差。主溜井中一般存在复杂构造的支护系统、通风管道等，这些设施不但加大了测量难度，也可能对数据采集的精准度造成影响。测量时或许会碰到矿井内粉尘、湿气以及难以接触到的区域，这些均导致传统测量方法的执行效率与准确性受限。

　　2三维激光扫描技术原理

　　2.1三维激光扫描技术工作原理

　　三维激光扫描技术通过发射激光脉冲并接收反射回来的信号来获取物体表面的三维空间数据。激光扫描仪使用激光飞行时间或相位差原理测量与目标的距离。通过扫描仪的旋转，可以获取目标的各个方向数据，生成三维点云。每个反射点的坐标通过飞行时间或相位差与扫描仪的角度计算得出。该技术能够快速高效地获取高密度的空间数据，适用于高精度测量、建筑物扫描等领域，具有精度高、速度快和全面覆盖的优势。三维激光扫描技术还具有高效性和非接触式测量的特点，能够在复杂或危险环境中进行数据采集，避免了传统方法中人员可能面临的风险。通过精确的空间数据获取，能够为后续的分析、设计和决策提供强有力的支持，尤其在工程建设、文化遗产保护和地形测量等领域展现出巨大的应用潜力。

　　2.2点云数据处理方法

　　点云数据处理要把从激光扫描仪获取的原始数据制作成高精度的三维模型，数据预处理是整个过程开头的阶段，它对点云进行去噪及清洗，去除因环境因素、设备误差而产生的异常点。为了维持数据质量，一般采用统计滤波和几何特征滤波等方法，减轻噪声对后续处理造成的干扰。点云配准是把多个扫描位置的数据精准对齐，一般采用迭代最近点（ICP）算法开展配准操作，ICP算法通过改进点云两两间的最小距离，保证不同视角下的数据能够整合为一个统一的坐标系，从而实现完整空间数据的获取。配准后的点云数据或许还存在冗余信息，一般需要实施去除或简化操作，以增进计算效率。开始进行三维重建之际，曲面拟合或网格生成算法把点云数据转变为可视化的三维模型。重建方法大多采用三角网格或多边形网格生成技术，将分散的点汇聚构成相连的表面。点云的简化处理可有效达成减小数据量的目标，维系关键要点，保证模型的计算精度与效率。

　　2.3精度评定方法

　　精度评估方法借助实验验证和数学模型计算两种方式来确保三维激光扫描技术的可靠程度与准确性。实验验证是把扫描获取的点云数据与已知标准数据进行对比以评估精度，一般经由全站仪或其他高精度设备获取标准数据。把这些标准数据和点云数据开展对比分析，可以精准估量扫描误差和偏差。该方法可以有效展现设备实际运行的性能，尤其是在具体的现场状况里，协助开展扫描仪精度的验证。数学模型评定办法是凭借分析激光扫描仪技术参数算出理论误差数值，激光的波长、扫描的频率、测距的精度均会影响扫描结果，温度、湿度、扫描距离等环境条件会制约激光的传播和测量。凭借这些参数的数学模型，可得出精度在不同工作条件下的变化范围，精度评定一般情况下涉及对位置精度、角度精度和高度精度的评估，并通过整合各项因素判定扫描仪的总体精度。

　　3三维激光扫描技术在主溜井测量中的应用方法

　　3.1测量系统选型

　　测量矿山主溜井时，选取恰当的三维激光扫描系统对数据精度和效率意义重大。测量系统选型时要顾及井筒的深度、井壁的垂直度和空间环境等因素，主溜井深度跨度从100m~1000m之间，井道的垂直度一般要求在毫米级（mm）以内。为实现这些诉求，激光扫描仪应呈现出较高的距离测定精度和较长的扫描覆盖区间。Leica RTC360扫描仪±1mm的测距精度可实现，可实现130m扫描范围，Riegl VZ-4000可实现±5mm的测距精度，可进行远距离扫描。一般激光扫描仪的扫描频率在每秒百万次，保障在不长的时间内完成高密度数据采集。选择设备时还需考量设备的防护等级，主溜井环境中大概存在大量粉尘和湿气，理应选择IP54以上防护等级的设备，实现设备于恶劣环境中稳定作业。

　　3.2测量方案设计

　　当对主溜井实施三维激光扫描测量，依据井筒的结构特征和测量需求来进行方案设计的决定。井道一般呈现梯形或圆形截面，一般井壁垂直度的精度要求为0.5mm~1mm。测量方案设计阶段，需让扫描站点覆盖井道的整个纵深，井道的深度上限为1000m。为达成扫描全面覆盖井道，一般需要在井道各个位置设置多个扫描站点。扫描角度一般设定成360°水平扫描和270°垂直扫描，做到全域覆盖，做扫描站点设计的时候，要顾及井道的空间限制情况，选取恰当的高度与间距，防止设备排列过密或过疏引发的数据缺失或误差。还需要在设计中考虑井道内温湿度变化对激光扫描的影响，尤其是在潮湿的环境中，激光传播速度或许会产生轻微变化，一般需要借助调整扫描频率来弥补这种变化。测量方案要与矿井通风、支护系统等特点相匹配，确认扫描数据可为后续的结构分析和安全评估供给精确凭据。

　　3.3外业数据采集

　　外业数据采集过程核心关联扫描仪的部署、操作和数据记录。在矿山主溜井检测时，扫描仪的设置以井道的不同深度为依据，每个扫描站点的间隔一般为50m~100m。当开展数据采集时，井道环境的相关条件，诸如温度、湿度以及空气的流通情况，会牵动激光扫描的精度水平。为了达成数据精准的目的，考虑到井道深度较大，得实施多次扫描以覆盖整个测量区域。扫描仪一般的工作范围为50m~300m，在长距离的应用环境里，选择具备较高测距精度的设备（如Riegl VZ-4000）实属必要，其测距精度能实现±5mm。井道复杂度和扫描密度影响每次扫描的时间长短，一般需要10min~20min才能完成一次全面扫描。在进行数据采集阶段，仍旧需马上核验数据的完整性，保证数据不出现遗漏和偏差，保证井道内的空间信息能由每个扫描点准确记录。井道内或许存在管道、复杂的支护结构等阻碍物，都要在数据采集期间对这些进行避让或特殊设置，以保证扫描数据的精准度。

　　3.4内业数据处理

　　内业数据处理涉及去噪、数据清理、配准和三维建模等步骤。数据清理是剔除无效数据和异常点的操作，一般借助软件程序自动筛除误差较大的点云数据。数据配准是将多个扫描站点的点云数据整合对齐，普遍采用的配准算法为迭代最近点（ICP）算法，通过拉近扫描点之间的距离实现自动对齐。配准工作开展期间，需要实现每个扫描站点的对准精度，一般要求配准误差控制在1mm~2mm。去噪处理是把环境干扰、设备误差造成的噪声去除，一般采用的去噪办法有统计分析滤波法和几何特征滤波法，去噪精度的要求一般是达到0.5mm。完成这些处理工作后，点云数据可实现向三维模型的转化，一般是用三角网格或多边形网格进行建模，井道三维建模的精度要求一般在1mm以内。内业处理的整个过程需切实保证数据精度，还需依照需求交付不同格式的模型文件，以保障后续的解析与定夺。

　　4工程应用案例分析

　　4.1工程概况

　　该工程坐落某矿区，目的是采用三维激光扫描技术对主溜井的井道和支护结构做精确测量，判定其安全状况和稳定程度。主要溜井深度450m，井道横向距离6m，高度为井壁12m，采用钢筋和混凝土建造结构，并布置有排水管道和通风管道。测量的重点工作是获取井壁垂直度、支护结构的完整性和井道几何形态，数据精度设定稳定在1mm以内，做到对整个井道的覆盖，特别是深部区域与复杂地带。井道内长年湿度维持在70%~90%之间，矿区之中的粉尘状况极为突出，对设备防护高度规格有要求。项目借助Leica RTC360开展高密度近距离扫描，Riegl VZ-4000开展长距离扫描作业，保证数据快速采集。

　　4.2测量实施过程

　　在执行阶段中，首先按照井道的纵深和结构，规划了多个扫描点位，实现能够完整覆盖井道的每一个细节。设定站点扫描的距离为每50m设置一个站点，以杜绝出现未扫描到的区域。在野外实地数据采集阶段，鉴于井道呈现深度较大、空间狭窄等特性，应用了多次扫描措施，在各站点进行三至五次扫描，保证每次扫描可捕捉到井道内的细微信息。各站点进行扫描的时间为10min~20min，扫描仪的有效工作距离设置为130m，确保实现对整个井道的覆盖，特别是井道顶部与底部的繁杂区域。每次扫描操作结束后，会开展对数据的初步检查，核实没有漏失和差错。鉴于井道内湿度偏高，扫描仪的温湿度传感器于数据采集前后时段开展实时监测，调整扫描的相关参数以弥补环境变化带来的影响。在扫描的全过程里，扫描仪的扫描角度设置为360°水平与270°垂直扫描，为最大程度降低遮挡，实现全维度的数据采集。各类数据皆实时传至云端，方便开展后续内业处理工作分析。

　　4.3测量成果分析

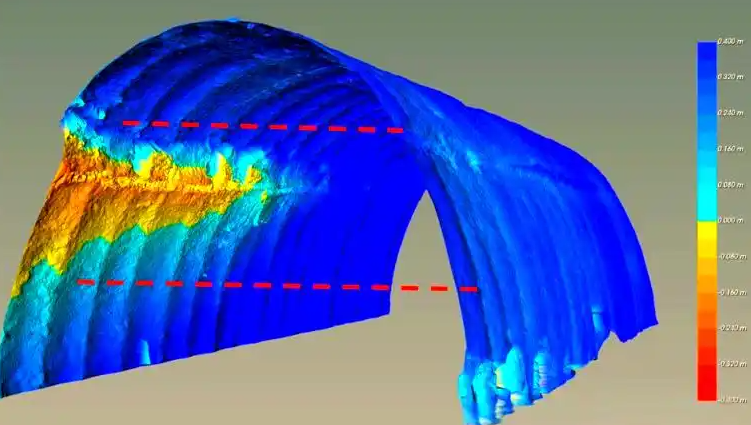

　　测量成果涵盖了井道三维点云模型以及支护结构的精确数据，通过数据加工处理后，三维模型完整呈现了井道的整体结构，细致展示了支护结构的完整性、井壁的垂直度以及井道的几何形态。测量精度方面，井壁的垂直度误差控制在0.8mm以内，井道的几何形态误差精确掌握在1mm以内，显示了极高的测量精度。在支护结构方面，井道内发现了少量裂缝，其中最宽裂缝为1.2cm，裂缝深度接近5cm，针对这些问题，已在后续的安全管理安排中做了相应处理。通过与设计图纸的比对，发现原设计中存在一些细节未能准确呈现，特别是在井道与支护结构的衔接部分，设计中未能完全反映实际情况。扫描结果为优化井道设计提供了有力的数据支持，提升了设计的可靠性，并加强了整体结构的稳定性。

　　5结语

　　三维激光扫描技术在矿山主溜井测量里的运用，大幅提升了测量精准度与效能，打破了传统测量手段难以克服的障碍。凭借高精准度的点云数据采集，可对矿山井道的几何形态、井壁垂直度及支护结构的安全性作出精确评估，使工程团队在设计、施工及维护环节作出更科学的抉择。凭借实际工程案例研判，应用三维激光扫描技术不仅提高了测量数据的质量，也为矿山的数字化、智能化管理筑牢了基础。随着技术的连贯发展，三维激光扫描技术会在矿山行业领域发挥愈发关键的作用，助力矿山建设及安全管理的再完善和再提高。
