冶炼过程中的防火安全风险及防护材料技术
2026-05-07 16:02:37 来源: 作者:liunanfang
摘要:冶炼工业中高温熔融金属与氧化性气体接触引发火灾爆炸事故频发,相关实验结果表明,熔融金属液滴在 1200~1600℃温度区间内具备极强点火能力,气相可燃组分在特定浓度范围中会形成爆炸性混合物。
摘 要:冶炼工业中高温熔融金属与氧化性气体接触引发火灾爆炸事故频发,相关实验结果表明,熔融金属液滴在 1200~1600℃温度区间内具备极强点火能力,气相可燃组分在特定浓度范围中会形成爆炸性混合物。耐火隔热材料、阻燃涂层以及智能响应防护材料在工程应用过程中展现出显著安全防护效果,构建多元复合防护体系能够将火灾风险降低 85%以上。
关键词:冶炼安全;防火材料;熔融金属;气相燃爆;防护技术
现代冶炼工业生产过程涉及高温、高压、强腐蚀等极端工况,火灾安全风险控制成为制约行业发展的关键技术难题,统计数据表明全球冶炼企业每年发生重大火灾事故超 200 起,直接经济损失能达到数十亿美元[1]。传统防护措施在应对复杂多变冶炼环境时存在明显局限性,迫切需要发展新型防护材料技术,近年来纳米复合材料智能响应材料等前沿技术,为冶炼防火安全提供新解决思路,推动防护技术朝着智能化高效化方向发展。
1 冶炼火灾风险机理
1.1 高温熔融体燃烧特性
熔融金属燃烧特性是冶炼过程中最为关键的安全风险因素 ,钢铁熔融体的着火温度为 760~870℃ ,AISI 1025 钢在高压氧气环境下着火温度仅为 480K,而不锈钢则达到 590K,如图 1 所示,熔融金属燃烧行为显著区别于传统熔化现象,其特征在于温度远低于材料熔点时即可发生强烈放热反应[2]。

不同金属成分对燃烧特性产生显著影响,钛合金由于其独特的氧化物系列,在服役温度下首先生成 TiO2,随温度升高发生交换反应形成低价氧化物,导致氧化层破裂引发剧烈燃烧,熔体氧化反应速率与温度关系遵循阿伦尼乌斯方程,如式(1):
k=A ·e(-Ea/RT) (1)
式中:k 为反应速率常数;A 为频率因子;Ea 为活化能;R 为气体常数;T 为绝对温度,液态金属与空气接触面积增大会显著提高燃烧强度。
1.2 气相燃爆传播规律
冶炼环境中可燃气体扩散模式遵循复杂流体力学规律,甲烷下限燃烧极限为 4.4%,当大气中甲烷含量低于这个数值时,即便有点火源也不会爆炸,如表 1 所示,温度和压力变化会对爆极限产生影响,高温高压以及氧气浓度增加会降低下限燃烧极限,提高上限燃烧极限[3]。

燃爆范围是指气体或蒸汽在引入点火源时能够燃烧或爆炸的浓度范围,控制措施要求将可燃气体浓度限制在其爆炸下限的 25%以下,火焰传播速度和压力波动之间存在明确的物理关系,受限空间内的燃爆压力峰值可通过预测模型进行计算,氮气作为主要的稀释惰性添加剂,通过降低氧含量最小化化学反应热释放速率。
2 冶炼过程中的防护技术
2.1 炉体结构安全设计
2.1.1 材料性能测试
高温合金炉体材料的热疲劳性能测试是确保冶炼炉安全运行的核心环节 ,热机械疲劳测试按照 ASTME2368 和 ISO 12111 标准开展,通过同相或者异相循环热载荷与机械载荷组合确定材料实际工况疲劳特性,异相循环条件涂层镍基超合金疲劳寿命只有 500~1500次循环,同相循环时该合金疲劳寿命可达 10500 次循环[4]。热疲劳是材料在交替加热和冷却过程中,由于热膨胀受约束而产生的渐进性劣化现象 ,金相分析技术能够揭示热疲劳导致的微观结构变化,拉伸测试以及疲劳测试可以检测出材料力学性能出现的衰减 ,非破坏性检测方法如超声波检测能够发现表面下隐藏的裂纹或其他损伤。
2.1.2 结构优化设计
炉墙厚度与隔热效果的优化设计需要综合考虑传热机理和材料特性,CFB 锅炉的数值模拟研究显示多层绝缘材料隔热性能取决于加权平均导热系数,使用RWIF 作为炉墙绝缘材料时其厚度可小于 110mm[5]。对于多层炉墙结构,导热传热计算公式为式(2):

式中,q 为传热量;ΔT 为温度差;A 为传热面积;t为各层厚度;k 为各层导热系数,结构应力分布的有限元分析需要考虑三维传热效应,优化设计应当在保证结构强度的前提下,通过减少壁厚降低热梯度和热应力。
2.2 气氛控制与惰性保护
2.2.1 保护气体优化配置
保护气体纯度对防护效果产生决定性影响,金属热处理中氮气纯度要求达到 99.9995% ,露点需低于-65℃ , 粉末冶金生产当中氮基气氛的氮含量通常保持在 75%~95%范围内,氮气作为载气能够消除传统耗能的气氛发生器,通过相对简单技术实现环境友好型防护。氮气置换技术包括置换吹扫、稀释吹扫和压力液体转移三种主要方法,置换吹扫适用于如管道等简单截面的系统,稀释吹扫是逐渐把氮气和现有气体进行混合直至达到所需气氛,压力液体转移法是在空间受限系统里利用氮气驱动流体运动,可有效对容器加压和清洗,降低氧化风险。
2.2.2 气氛监测与控制
氧含量在线监测技术采用多种传感器原理实现实时检测,电化学氧传感器借助化学反应产生和氧浓度成比例的电流输出,能测量从低 ppm 级到 100%范围的氧气浓度,传感器工作原理涵盖产生电子的化学反应、荧光材料光强度变化以及声光磁场波长变化这三种方式。工业安全标准要求当氧气浓度降至 19.5%体积分数以下时触发报警,正常氧气浓度范围为 19.5%~23%,现代化设施运用连续监测系统,保障实现安全工作条件,智能传感器管理技术具备提供预测性诊断的功能,其中包含动态寿命指示器和自适应校准定时器,能够协助规划维护和更换的相关计划。
2.3 熔体处理防护方法
浇铸过程飞溅控制装置设计是熔体处理防护的核心技术环节,熔融金属飞溅是熔化车间伤害事故的最主要原因,通过仔细检查和处理废料可以将其最小化,现代浇铸系统采用底部浇铸设计开展作业,利用塞杆插入包底出钢孔以实现流量控制,避免表面杂质进入铸型影响最终质量。熔体温度梯度对安全性的影响评估需要综合考虑热传递机理和相变行为,连续铸造过程中液态渣层厚度跟熔钢温度以及有效传热系数密切相关,其典型操作温度范围处于 1600~1650℃ , 保护渣所形成的液态渣层须具备一定厚度,均匀覆盖液钢表面,防止二次氧化并吸收浮游夹杂物。
3 防护材料的工程应用
3.1 耐火隔热材料体系
3.1.1 材料制备与表征
氧化铝基复合耐火材料制备工艺采用多种原料组合实现性能优化,硅铝质耐火材料制备时用粉煤灰作为主要原料并配合球粘土,其氧化铝含量超过 20%,二氧化硅含量约为 67%,制备工艺涵盖原料筛分、配比调整、成型和烧结等步骤,烧结过程中硅铝质原料促使莫来石(3Al2O3·2SiO2)合成,莫来石是氧化铝 - 二氧化硅体系里唯一稳定的中间相。材料表征技术运用 X 射线衍射、扫描电镜等手段分析微观结构演变,多晶莫来石在无玻璃相边界夹杂物情况下 ,能够保持室温强度的90%以上直至 1500℃ , 该材料具备优异的抗热震性、低导热系数以及良好的化学稳定性,其在光学、高能激光、陶瓷和耐火材料等工业领域展现出应用潜力。
3.1.2 性能测试与评价
材料导热系数与使用温度关系测试参照 ASTM C201 标准开展,ASTM C201 标准适用于导热系数不超过 200Btu·in./h·ft2 ·°F(28.8W/m·K)的耐火材料,厚度为25mm,传热过程遵循傅里叶导热方程,如式(3):
q=-k·A·(dT/dx) (3)

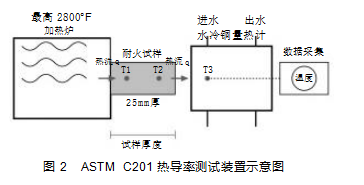

式中:q 为热流量;k 为导热系数;A 为传热面积; dT/dx 为温度梯度,测试采用水冷铜量热计测量热流量,如图 2 所示,校准热电偶读取材料温度,最高测试温度可达 2800°F。

氧化铝泡沫材料在室温下密度为 0.1g/cm3 时导热系数约为 0.12W/mK。高温环境下材料导热系数受辐射传热强烈影响,随温度升高而增加,热冲击循环试验用,评估材料性能的衰减规律,测试结果基于平均温度计算,性能评价需要考虑孔隙率对隔热效果所产生影响的作用机理。
3.2 阻燃涂层防护技术
3.2.1 涂层配方与制备
磷-氮协效阻燃体系配方优化成为现代阻燃涂层发展的核心技术路径,磷-氮化合物协同作用促进聚合物链在火灾中形成交联网络,提高磷在凝聚相中的保留性并产生高热稳定性炭层,含磷氮硅新型阻燃剂经1,3,5-三缩水甘油基异氰酸酯、9,10-二氢-9-氧杂 - 10- 磷菲-10- 氧化物和 3- 氨基丙基三乙氧基硅烷可控开环加成反应合成。涂层制备工艺采用超支化聚酯作为成膜剂和成炭剂的一体化设计方案。理想的阻燃涂层应具有最小火焰传播、低烟雾或有毒气体释放、易于应用、良好的耐磨性和基材附着力,制备过程当中要控制环境条件像温度、湿度这类参数,要确保有充分的通风和干燥时间,涂层厚度跟防护效果之间存在着直接关联性,应用厚度一般控制在 30~500mil 范围内。
3.2.2 性能测试与表征
涂层膨胀倍率与防火时效关系建立需要通过标准化测试方法进行评估,膨胀型涂层在标准测试条件下通常膨胀至原始尺寸的 15~30 倍,部分制造商报告在非特定条件下可达 100 倍膨胀,垂直燃烧测试(UL-94)是评价阻燃性能的关键指标,V-0 等级代表最高阻燃水平,极限氧指数(LOI)测试显示,当 TDA 含量达到 25%时,复合材料 LOI 值可达 33.4%。高温条件下涂层粘接强度测定采用专用设备进行表征分析,UL-94 标准与 IEC 60695-11-10、IEC 60695-11-20、ISO 9772 和 ISO 9773标准协调一致,锥形量热仪测试表明,阻燃处理后试样的总释热量和总烟雾产生量分别降低 28.9%和27.7%,涂层表面形貌对阻燃性能影响分析通过扫描电镜和拉曼光谱技术实现,结果显示致密均匀的碳层在燃烧过程中有效阻止内部基材进一步燃烧。
3.3 智能响应防护材料
形状记忆合金驱动防护装置研制代表了智能防护材料技术的重要发展方向,形状记忆合金弹簧可通过创建智能气隙,调节热防护性能,当 SMA 弹簧处于激活状态时服装层会被分离,在相邻织物层之间产生可调节的空气间隙,NiTi 合金材料于低温相时弹簧高度在0.5~2.0mm,在高温相时弹簧高度能达到 29.0~30.0mm,如表 2 所示。

温敏相变材料相变温度精确控制需要通过适当的热机械处理实现双向形状记忆效应,差示扫描量热法测试表明,弹簧从压缩状态到解压状态的形状变化会在 39~58℃温度范围内自发进行,材料响应时间与环境温度变化率的关系表明相变过程具备极快响应特性,智能材料疲劳寿命预测需要考虑因反复使用形状记忆效应而导致的特征转变温度偏移现象。
4 结 语
冶炼过程防火安全风险管控需要从燃烧机理认知、工艺技术改进、防护材料创新等维度协同推进。实验数据显示,高温熔融体燃烧特性受金属成分和环境条件双重因素影响,气相燃爆传播遵循特定的物理化学规律,工艺过程防护技术通过炉体结构优化、气氛环境控制和熔体处理规范化能显著降低安全风险,新型防护材料在耐高温、阻燃和智能响应等关键性能方面实现了重要突破。
参考文献
[1]张芮钊.高温熔融金属处理过程中的安全防护技术[J].冶金与材料,2024,44(9):109-111.
[2]施志勇,杨俊涛.安全管理虚拟团队在冶金安全风险防范中的应用[J].工业安全与环保,2023,49(4):59-62.
[3]赵鑫,李瑶.金属冶炼工艺重大危险因素分析及预防措施[J]. 中国金属通报,2022(7):7-9.
[4]尹宏超.检验分析在冶炼厂安全生产中的重要性研究[J].世界有色金属,2021(19):143-144.
[5]李四梅,刘丽.关于对金属冶炼建设项目安全设施设计编写的思考[J].有色金属设计,2020,47(1):46-48+60.
