学术论文投稿/征稿

欢迎您!请

登录 注册

手机学刊吧

学刊吧移动端二维码

微信关注

学刊吧微信公众号二维码
关于我们
首页 > 学术论文库 > 理工论文 锌镍合金热镀锌工艺技术研究论文

锌镍合金热镀锌工艺技术研究论文

0

2026-05-06 16:12:18    来源:    作者:xuling

摘要:锌镍合金热镀锌具有优异的耐蚀性能和良好的力学特性,是传统热镀锌技术的重要改进方向。

  摘要:锌镍合金热镀锌具有优异的耐蚀性能和良好的力学特性,是传统热镀锌技术的重要改进方向。文章基于锌镍合金相图与组织特征,设计不同镍含量、温度、时间条件下的热镀实验,研究工艺参数对镀层组织结构、结合力及耐蚀性的影响。结果表明,适量镍元素能显著改善镀层的致密性,降低腐蚀速率,并在盐雾试验中表现出优于传统锌镀层的稳定性。同时,不同工艺条件下镀层的硬度性能存在明显差异,工艺参数与性能之间存在关联规律,并提出工艺优化建议,结合实际应用对其推广价值进行探讨,以期为锌镍合金热镀锌技术的进步发展提供理论支撑。
       关键词:锌镍合金;热镀锌;耐蚀性

  锌镍合金电镀工艺已较为成熟,但热镀工艺仍存在镀液稳定性不足、镀层成分控制难度较大、工艺参数与性能之间的作用机制不清等技术瓶颈。因此,文章系统研究锌镍合金热镀锌的工艺规律,从锌镍合金的相图特征出发,揭示不同条件下镀层的组织演化的性能差异,基于其组织基础,探讨热镀工艺条件对镀层性能的影响,为工业化生产提供必要的实验依据,推动热镀工艺在相关领域的应用和发展。

  1锌镍合金热镀锌概述

  1.1锌-镍合金的相图与组织特征

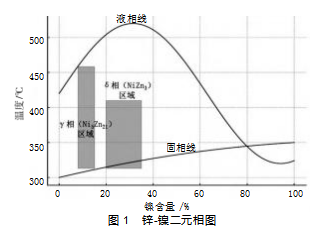

  锌-镍合金体系相图特征直接决定了合金镀层的组织形态,锌-镍二元相图相组成是研究镀层性能的重要理论基础。锌与镍之间能形成多种金属间化合物,其中γ相(Ni5Zn21)和δ相(NiZn3)较为稳定[1]。在不同含量区间内,镍的固溶度随温度变化而有限,其合金相的分布差异明显。当镍含量为8%~15%时,合金镀层以γ相为主,该相具有致密均匀的晶体结构,使其具有较高的耐蚀性,被认为是最理想的组织形态[2]。若镍含量过低,则镀层性能接近于纯锌,耐蚀效果提升有限;而当镍含量过高时,组织中会出现大量脆性相,导致镀层结合力下降。锌-镍二元相图如图1所示。

  从组织特征来看,锌镍合金镀层的显微结构呈现出比纯锌镀层更细小的晶粒,具有更均匀的表面形貌。镍原子的固溶与金属间化合物生成,抑制晶粒粗化,改善镀层的致密性。其均匀的组织特征使得腐蚀介质更难以沿晶界渗透,提高镀层的抗腐蚀性能。同时,镍的存在改变镀层的电化学特性,使合金镀层在腐蚀环境中稳定,减缓阳极溶解速率。

  1.2合金成分与耐蚀性能关系

  锌镍合金镀层的耐蚀性能与其化学成分相关,且镍含量是影响镀层特性的核心因素。随着镍含量的进一步升高,镀层的电化学电位趋于正移,表现出较好的抗溶解趋势,当镀层中镍含量为8%~15%时,该成分区间内形成以γ相为主的组织结构,其致密均匀,具有优异的耐蚀性,且镍的存在降低了锌在电化学腐蚀过程中的溶解速率,同时改善镀层的自钝化能力,使其在含氯离子环境下表现出比纯锌镀层更长的失效时间。而当镍含量不足5%时,合金镀层与纯锌层的差异不明显,腐蚀产物仍以疏松的ZnO、Zn(OH)2为主[3]。然而,过高的镍比例会导致组织中出现脆性相,削弱镀层基体的结合力,增加开裂剥落风险。此外,过量的镍引起组织中晶格缺陷增加,形成局部腐蚀敏感区,使整体耐蚀性能下降。从腐蚀机理角度来看,镍的加入改变了锌镀层的电化学特征,使其在腐蚀过程中表现为一种更接近于“阴极保护+自钝化”的复合防护模式。通过抑制腐蚀产物的快速生成,并促进致密稳定腐蚀膜的形成,从而显著延长材料的服役寿命。

  1.3合金镀层形成机理与界面结合特性

  锌镍合金热镀层的形成过程本质上是合金元素在液态金属与固体基体之间的相互扩散作用。在热镀过程中,钢基体与熔融锌镍合金液首先发生界面反应,铁原子向镀液中溶解,锌、镍原子向基体表面扩散,形成由铁-锌-镍三元化合物构成的过渡层,起到元素扩散的缓冲作用,并直接决定镀层与基体之间的结合强度。当镍含量适中时,其在界面处显著抑制Fe-Zn脆性金属间化合物的大量生成,改善界面层的致密连续性,提高镀层的结合力[4]。在显微组织层次上,锌与镍之间的金属间化合物形成,使镀层结构由纯锌的粗大晶粒转变为细小均匀的合金相。镍提高了晶核形成速率,抑制晶粒的过度长大,从而获得更加细密的镀层组织,可有效阻碍腐蚀介质的渗透路径,其界面结合的牢固性保证镀层在受力条件下不易剥落[5]。此外,由于镍在合金层中的分布具有一定的选择性,会在界面附近形成电位梯度。在镀层形成过程中伴随的电化学特性的改变,形成微区电化学环境,则有助于促进钝化膜的生成。

  2工艺方法与实验设计

  2.1原材料与试样准备

  在锌镍合金热镀锌实验中,基体材料选用低碳钢的结构钢板,其成分稳定、表面质量均匀,可反映工业应用条件下镀层的结合状态,其原材料的选择是确保实验结果可靠性的关键。为避免基体中元素偏析对镀层形成的影响,试样严格尺寸统一处理,使用便于操作测试的50mm×25mm×2mm的小型板材规格。在试样制备过程中,使用机械打磨去除表面缺陷氧化皮,保证表面平整度;随后采用逐级细化的砂纸打磨,利于镀层附着。然后,依次使用碱液脱脂、酸洗除锈、水洗中和,彻底去除钢材的残余杂质。此外,为保证实验的可控性,试样在预处理后进行表面粗糙度检测。而对于后续电化学测试显微观察的样品,则需在背面涂覆绝缘材料,仅暴露待镀区域。

  2.2镀液成分控制与配比优化

  镀液成分直接影响镀层的微观组织,是锌镍合金热镀锌工艺中决定镀层质量的核心因素。实验选用高纯度锌、镍金属作为主要阳极材料,引入硼酸、氯化锌、硫酸镍稳定镀液pH值,表面活性剂作为辅助添加剂控制晶粒生长。在合金成分优化过程中,调控Zn2+/Ni2+摩尔比,确定镍含量对镀层结构的影响范围,兼顾耐蚀性测试。研究采用矩阵设计方法优化镀液配比,结合不同离子浓度、pH值及温度条件实验,分析镀层的组织致密性、晶粒尺寸及相组成,筛选出最佳配比区间。同时,对镀液的温度、搅拌方式及添加剂投加顺序标准化控制,对镀液在连续使用过程中的成分变化监测调整。

  2.3热镀工艺参数设计

  文章实验主要考察浸镀温度、镀液搅拌方式及镀层保温时间等关键工艺因素对镀层性能的调控作用。

  实验选定浸镀温度在430~460℃,通过逐步升温的方法,研究温度变化对合金晶粒尺寸、相组成及表面粗糙度的影响。搅拌条件使用机械搅拌与自然对流结合的方式优化增强镀液流动性,减少局部过厚现象。镀层保温时间则在30~90s范围内调整,平衡镀层厚度,防止过长时间的镍富集。实验设计采用单因素变化法,系统分析各工艺参数对镀层厚度、结合力及耐蚀性能的综合作用。

  3工艺参数对镀层性能的影响

  3.1镀液中镍含量对镀层结构与耐蚀性的影响

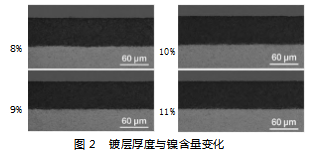

  镍含量是影响锌镍合金热镀锌镀层性能的核心因素之一,通过在镀液中系统调整镍离子浓度为8%~12%,观察镀层的微观组织耐蚀行为。镀层厚度与镍含量变化,如图2所示。

  SEM分析表明,随着镍含量的增加,镀层晶粒逐渐细化,表面致密性提高,同时减少了孔隙出现,有利于提升机械强度。EDS、XRD表征结果显示,高镍含量形成γ相、δ相的合理比例,使镀层在厚度方向呈现均匀的合金化分布。耐蚀性测试结果进一步证实,随着镍含量提升,镀层在盐雾试验中的耐腐蚀时间明显延长,电化学阻抗谱(EIS)测试显示电阻值增大;但当镍含量超过12%时,局部镍富集可导致镀层应力增加。

  3.2热镀温度与时间对镀层组织的调控作用

  在实验过程中,在不同温度条件(430、450、470℃)和不同热镀时间(30~90min)下进行镀覆,当镍含量固定时,温度升高有利于促进镍在锌基体中的均匀扩散,形成更致密的镀层组织。同时,过高的温度会加快固相扩散速率,导致晶粒粗化,降低镀层的结合力。热镀时间的延长则可增加镀层厚度,但当时间过长时,镀层内部出现亚晶界粗化,影响耐蚀性。实验结果如表1所示,在温度450℃、镀覆60min的条件下,镀层表面晶粒细密、组织均匀。

  4性能测试与结果分析

  4.1耐蚀性测试

  实验结果显示,在相同镀液成分条件下,热镀温度对镀层厚度呈明显调控作用。SEM观察不同工艺条件下镀层厚度从18~32μm不等,厚度随温度增加而增大,但过高温度会引起镀层局部厚度不均匀,出现边缘增厚现象。此外,搅拌条件会影响镀液流动,导致镀层分布不均。能谱分析进一步显示,镀层中镍元素在厚度方向分布较为均匀,但在局部厚度较大区域出现轻微偏析现象。综合分析可知,在温度450℃、镀覆60min、适当搅拌条件下,镀层厚度均匀且致密,整体厚度控制在28μm左右,晶粒细密且连续。在盐雾试验中,不同镀液镍含量及热镀条件制备的镀层经72~500h测试,结果显示镀层表面在温度450℃、镀覆60min条件下表现出最佳耐蚀性,盐雾时间超过320h仍未出现明显白锈生成。SEM观察发现,耐蚀性优异的镀层表面致密连续,微观孔隙率低,而镀层厚度不均易形成腐蚀起点。

  4.2力学性能测试

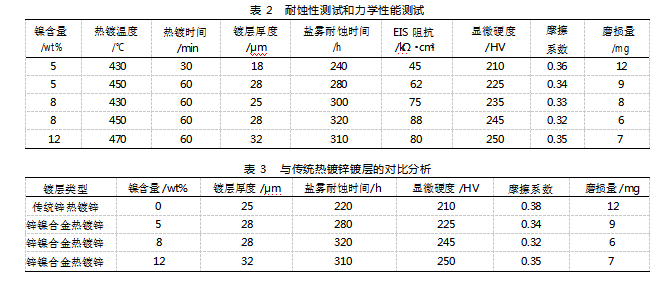

  拉拔测试结果显示,在温度450℃、镀覆60min条件下,镀层与基体结合紧密,无明显剥离现象,结合力达到优秀等级。显微硬度测试表明,镀层硬度随镍含量增加而提升,实验最高硬度可达245HV,显示出优良的耐磨能力。摩擦磨损试验对镀层耐磨性评估结果显示,适中温度下的镀层摩擦系数稳定,而在过高温度条件下,虽然硬度略有增加,但由于晶粒粗化,耐磨性能反而略有下降。耐蚀性测试和力学性能测试结果,如表2所示。

  4.3与传统热镀锌镀层的对比分析

  与传统单一锌热镀锌镀层在耐蚀性和力学性能上进行了对比分析,其盐雾试验结果表明,在相同测试条件下,传统锌镀层在约200~250h后即出现白锈,而锌镍合金镀层耐蚀时间可延长至320h以上,电化学阻抗谱分析显示锌镍合金镀层电荷转移阻抗明显高于传统镀层。在力学性能方面,显微硬度测试显示锌镍合金镀层硬度普遍高于传统锌镀层约15%~20%,摩擦磨损试验结果表明其磨损量明显降低。此外,SEM观察显示锌镍合金镀层晶粒更细密、均匀性更好,如表3所示。

  5结语

  文章系统研究锌镍合金热镀锌的工艺技术及其对镀层性能的影响,结合实验分析对镀液成分、热镀温度与时间、镀层厚度及均匀性等关键工艺参数优化探索。研究表明,适当提高镍含量并合理控制热镀温度与时间,可显著改善镀层的微观组织,使晶粒细密、镀层均匀致密,提高耐磨性。同时,耐蚀性测试显示锌镍合金镀层在中性盐雾环境下表现出优异的防护性能。

参考文献

  [1]柴正龙,聂文斌,丁旭,等.浅析非调整型锌镍合金产品开发及应用[J].世界有色金属,2020(16):1-3.

  [2]李黎,杨培燕,顾宝珊,等.热镀锌及锌铝合金镀层在模拟工业大气环境中的腐蚀行为[J].电镀与涂饰,2025,44(7):118-123.

  [3]王康乐,李小艳,朱茜,等.表面结构参数对镀锌汽车板磷化性能的影响[J].安徽冶金科技职业学院学报,2025,35(2):41-43.

  [4]王正寅.热镀锌紧固件镀锌层附着强度差原因分析与措施[J].金属制品,2025,51(3):11-13+18.

  [5]何涛,李冰,芦垚,等.热镀锌铝镁锌锅内锌液流动与传热规律[J].金属功能材料,2025,32(3):81-90.
