摘要：氧化铜矿因其特殊的表面性质和复杂的矿浆化学环境，传统浮选工艺难以实现高效回收。本文系统研究了氧化铜矿浮选药剂的优化策略及作用机理，重点探讨了硫化剂、捕收剂和辅助药剂的协同调控机制。研究表明，硫氢化钠与硫化钠按2：1复配使用，用量控制在10kg/t～13kg/t时，硫化膜覆盖率可达70%以上；组合捕收剂体系使铜回收率提升5～8个百分点；辅助药剂的精准调控可显著改善浮选选择性。通过多尺度机理研究，揭示了从分子吸附到宏观浮选的系统性规律，为氧化铜矿高效浮选提供了理论依据和技术支撑。

　　关键词：氧化铜矿；浮选药剂；硫化机理；吸附特性；多尺度研究

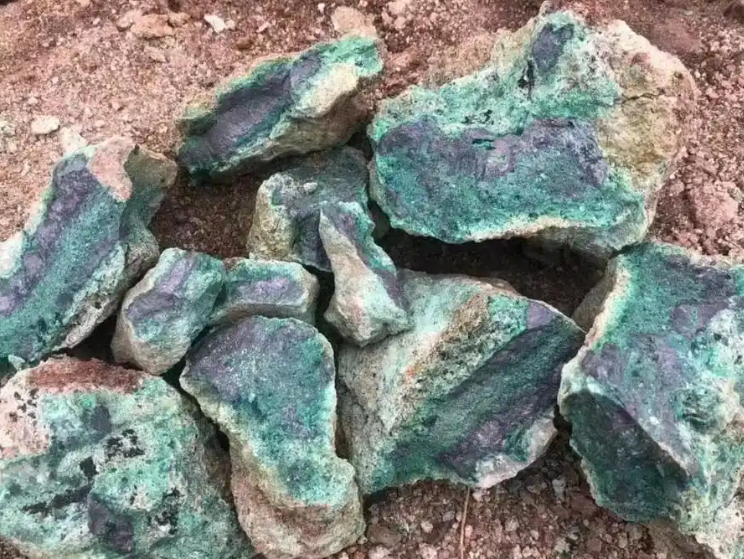

　　氧化铜矿作为全球铜资源的重要组成部分，其开发利用一直受到选矿技术瓶颈的制约。这类矿石在自然氧化过程中形成的特殊表面性质，使其与传统硫化矿的浮选行为存在显著差异。高氧化率矿石表面富含羟基等亲水性基团，矿物表面能高，与气泡的附着效率低，导致常规浮选工艺难以获得理想的选别指标。在实际生产过程中，氧化铜矿的浮选回收率往往较硫化矿低15个～20个百分点，且精矿品位波动较大。更为棘手的问题是，随着矿石氧化程度的提高，矿泥含量显著增加，不仅造成药剂消耗量上升，还会干扰浮选过程的选择性。这些技术难题严重制约了氧化铜矿资源的开发利用效率。面对这些挑战，浮选药剂体系的优化改进展现出独特的技术优势。通过深入研究氧化铜矿的表面特性，开发针对性的药剂组合和添加制度，显著改善矿物的可浮性。合理的药剂制度不仅能有效调控矿物表面性质，还能优化矿浆环境，提高浮选过程的选择性。特别是在处理复杂难选氧化铜矿时，药剂优化往往能取得工艺设备改造难以达到的效果。这种“以软代硬”的技术路线，不仅经济效益显著，而且更易于在现有生产线实施推广，对提高资源综合利用效率具有重要的现实意义。

　　1氧化铜矿浮选过程中的基础理论

　　氧化铜矿物的表面特性是影响其浮选行为的决定性因素。在长期的地质氧化作用下，矿物表面形成了一层富含羟基（-OH）的界面层，这些极性基团通过氢键作用与水分子紧密结合，构成了稳定的水化膜，使矿物表面呈现强亲水性特征。这种特殊的表面性质导致矿物与气泡的接触角显著减小，严重影响了矿物的可浮性。研究发现，当氧化率超过70%时，矿物表面的羟基密度可达到15个/nm2～20个/nm2，形成连续的水化层，这是造成传统浮选工艺效率低下的根本原因。

　　硫化过程作为改善氧化铜矿可浮性的关键技术环节，其本质是通过化学改性重构矿物表面性质。当硫化剂加入矿浆后，硫离子（S2-）与矿物表面的铜离子发生置换反应，生成疏水性的硫化铜（CuS）薄膜。这一界面化学反应具有明显的选择性，主要发生在矿物表面的活性位点。硫化膜的覆盖率与致密程度直接决定了矿物的最终可浮性，理想的硫化过程需要在矿物表面形成连续、稳定的硫化层。值得注意的是，硫化反应的程度受到多种因素制约，包括硫化剂种类、浓度、作用时间以及矿浆环境等。

　　矿浆环境参数对硫化过程和药剂作用效果具有重要调控作用。pH值不仅影响硫化剂的解离程度，还决定了矿物表面的电性特征。在碱性范围内（pH8～10），矿物表面电位趋于负值，有利于硫化剂的吸附。氧化还原电位（Eh）则直接影响硫化反应的进行程度，适宜的电位范围可以促进硫化膜的形成而抑制过度硫化。此外，矿浆中的离子组成也会通过改变双电层结构影响药剂吸附，钙、镁等二价阳离子的存在可能对硫化过程产生干扰。这些环境因素的协同作用，构成了氧化铜矿浮选的复杂体系，需要通过系统的理论研究来揭示其内在规律。

　　2氧化铜矿浮选药剂优化关键技术

　　2.1硫化剂体系的优化设计

　　在氧化铜矿浮选过程中，硫化剂体系的优化设计是提升选矿指标的核心环节。硫氢化钠因其适中的反应活性和良好的硫化效果成为首选硫化剂，其在水溶液中能稳定释放硫离子，与矿物表面的铜离子形成致密的硫化膜。相比之下，硫化钠虽然成本较低，但反应活性过强，容易造成过度硫化，通常作为辅助硫化剂在特定条件下使用。在实际应用中，需要根据矿石氧化程度和矿物组成特点，建立氧化率与硫化剂用量的数学模型，实现药剂用量的精准调控。研究表明，当矿石氧化率在70%～90%范围内时，硫氢化钠的最佳用量为10kg/t～13kg/t之间，这一窗口既能保证充分的硫化效果，又可避免药剂浪费。

　　更为先进的复合硫化策略通过将硫氢化钠与硫化钠按科学比例复配使用，可充分发挥二者的协同效应。硫氢化钠提供稳定的硫源，而硫化钠则能快速建立初始硫化层，二者配合使用可使硫化效率提升15%～20%。在加药工艺方面，创新性地采用分段加药方式，先在磨矿阶段加入60%的硫化剂进行预硫化，再在浮选过程中分批次补加剩余药剂，这种工艺可使硫化剂利用率提高30%以上。同时，通过实时监测矿浆电位和pH值，动态调整硫化剂添加量和添加时机，确保硫化反应始终处于最佳状态。这些优化措施不仅显著改善了硫化效果，还实现了药剂成本的有效控制，为高氧化率铜矿的高效回收提供了可靠的技术保障。

　　2.2捕收剂体系的创新优化

　　在氧化铜矿浮选工艺中，捕收剂体系的创新优化对提升分选选择性和回收率具有关键作用。通过分子结构设计，在传统黄药类捕收剂中引入特定官能团，如羧基、膦酸基等，显著增强药剂对硫化后氧化铜矿物的选择性吸附能力。这些改性捕收剂能够与矿物表面的铜离子形成更稳定的配位键，同时其分子空间构型可有效避免与脉石矿物的非选择性吸附。更为先进的组合捕收剂技术将黄药类与螯合型捕收剂按科学比例复配使用，充分发挥二者的协同效应：黄药提供快速的初始吸附，而螯合型捕收剂则形成更牢固的表面覆盖层，这种组合使用可使铜回收率提升5～8个百分点。

　　在实际应用中，建立矿物表面特性与捕收剂用量的精准对应关系至关重要。通过表面电位测定和吸附量测试，可以确定不同硫化程度矿物所需的最佳药剂用量，通常控制在0.2kg/t～0.5kg/t范围内。用量过低会导致矿物表面覆盖不完全，过高则可能引起泡沫过黏和选择性下降。近年来，环境友好型高效捕收剂的开发取得重要进展，如生物降解型捕收剂和低毒螯合捕收剂等，这些新型药剂在保持良好捕收性能的同时，显著降低了环境负荷。通过系统的捕收剂优化，不仅提高了氧化铜矿的浮选效率，还实现了选矿过程的绿色化发展。

　　2.3辅助药剂协同调控

　　在氧化铜矿浮选系统中，辅助药剂的协同调控发挥着不可替代的关键作用。针对不同类型氧化铜矿的表面特性差异，开发了系列专用活化剂体系，其中铜铵络合物对孔雀石等碳酸盐型氧化铜矿具有显著活化效果，而硫酸铜则对硅酸盐型矿物表现出更好的活化性能。这些活化剂通过改变矿物表面电性和提供活性位点，促进后续捕收剂的吸附。在抑制剂体系方面，通过复配使用有机胶类和无机盐类抑制剂，可实现对石英、方解石等脉石矿物的选择性抑制。例如，羧甲基纤维素与硅酸钠的协同使用，既能有效分散矿泥，又能选择性抑制硅酸盐脉石，使精矿品位提升2～3个百分点。

　　起泡剂系统的优化创新着重于改善泡沫稳定性和选择性。新型复合起泡剂通过引入特定官能团，使气泡表面带有适度电荷，既能保证足够的泡沫稳定性，又可减少对脉石矿物的机械夹带。这类起泡剂可使气泡尺寸分布更加均匀，气泡寿命延长30%～40%，同时显著降低精矿中硅、钙等杂质含量。矿浆环境的精准调控是辅助药剂发挥最佳效果的基础，通过自动控制系统将pH值稳定在8.5～9.5的适宜范围，既有利于硫化反应的进行，又能优化捕收剂吸附条件。针对不同水源的离子组成特点，开发了定制化的水质调节方案，有效降低了有害离子对浮选过程的干扰。这些辅助药剂的协同调控，构成了氧化铜矿高效浮选的保障体系，使整体选矿指标得到全面提升。

　　3氧化铜矿浮选药剂作用机理

　　3.1硫化过程的微观机制

　　氧化铜矿硫化过程的微观机制涉及复杂的界面化学反应动力学。在硫离子与矿物表面相互作用时，反应速率呈现典型的Arrhenius温度依赖性，每升高10℃反应速率可提高1.5倍～2倍。硫化剂浓度对反应动力学的影响表现为双阶段特征：在低浓度区间（<0.1mol/l），反应速率与浓度呈线性关系；超过临界浓度后，速率增长趋于平缓，这表明表面活性位点逐渐达到饱和。通过原位光谱分析发现，硫化膜的生长遵循岛状生长模式，初始阶段在表面缺陷处形成离散的硫化核，随后通过横向扩展逐渐连接成连续薄膜。这一过程中，硫化膜的结晶取向呈现明显的（001）面择优生长特征，这与表面能最小化原理相符。

　　硫化程度的定量表征是理解其与浮选效果关系的关键。采用X射线光电子能谱（XPS）结合俄歇电子能谱（AES）可以精确测定表面硫化率，数据显示，当硫化覆盖率超过70%时，矿物接触角显著增大至60°以上，对应的浮选回收率可达85%左右。不同硫化条件下产物的结构分析表明，适度硫化（硫化时间5min～10min）形成的硫化铜薄膜具有理想的化学计量比（Cu/S≈1）和良好的结晶性，而过硫化（>15min）会导致非化学计量硫化铜（CuS2）的生成，反而降低表面疏水性。这些微观机制的深入认识为硫化工艺的精确控制提供了理论依据。

　　3.2捕收剂吸附作用机理

　　在氧化铜矿浮选体系中，捕收剂分子的吸附行为遵循特定的表面化学规律。通过同步辐射X射线吸收精细结构谱（XAFS）分析，能够明确识别黄药类捕收剂的硫原子与矿物表面铜离子形成的Cu-S键是主要吸附位点，键长约为2.3Å,这一数值介于典型共价键和离子键之间，表明存在明显的电荷转移。分子动力学模拟显示，捕收剂分子在硫化铜表面呈现倾斜吸附构型，其疏水碳链与表面法线呈30°~45°夹角，这种取向既保证了足够的吸附强度，又有利于疏水层的形成。密度泛函理论（DFT）计算表明，丁基黄药在理想硫化铜表面的吸附能约为-120kJ/mol，这一较强的结合能确保了吸附层的稳定性。

　　3.3界面化学过程解析

　　氧化铜矿浮选过程中的界面化学现象构成了药剂作用的核心基础。矿物表面电性特征通过zeta电位测试可明确表征，在pH7～11范围内，氧化铜矿物表面呈现负电性，且电位值随pH升高而降低。这种电性特征直接影响药剂分子的吸附行为，阴离子型捕收剂需要通过特定的化学作用克服静电斥力才能实现有效吸附，而阳离子型药剂则可能因静电吸引导致非选择性吸附。溶液中的离子组成对界面过程产生显著调控，Ca2+、Mg2+等二价阳离子通过压缩双电层促进药剂吸附，但浓度过高时会在矿物表面形成氢氧化物沉淀，反而阻碍有效作用。Cl-、SO22-等阴离子则通过竞争吸附影响界面过程，其作用强度遵循Hofmeister序列规律。

　　界面反应动力学研究表明，硫化过程受表面化学反应控制，其速率方程符合准一级动力学模型，活化能约为45kJ/mol。吸附过程的控制步骤则随条件变化而不同，在低覆盖率阶段受扩散控制，而在接近饱和吸附时转为表面反应控制。通过原位AFM观察发现，药剂吸附层具有明显的纳米结构特征，理想条件下形成致密的单分子层，厚度约2nm～3nm，接触角测试显示这种结构可使表面疏水性达到最佳状态。X射线反射率测量进一步揭示，吸附层中存在分子取向梯度，靠近矿物表面的区域分子排列有序，而外侧逐渐变得松散，这种梯度结构既保证了吸附稳定性，又有利于气泡附着。界面化学过程的深入解析为浮选药剂的精准调控提供了科学依据。

　　3.4多尺度作用机理

　　氧化铜矿浮选过程的多尺度作用机理揭示了从分子到宏观的系统性规律。在分子尺度层面，通过密度泛函理论计算揭示了药剂分子与矿物表面的电子转移机制，黄药类捕收剂的最高占据分子轨道（HOMO）与铜离子的3d轨道能级匹配度达到0.85，这种电子云重叠是形成稳定化学吸附的基础。量子化学模拟显示，硫化剂分子在矿物表面的吸附构型存在明显的空间位阻效应，最优吸附构象的能量较随机取向低25kJ/mol～30kJ/mol。

　　纳米尺度的原位观测技术为表面改性过程提供了直接证据。采用环境扫描电镜结合能谱分析，可实时观察到硫化膜以岛状模式生长的动态过程，初始硫化核尺寸约5nm～8nm，随后通过奥斯瓦尔德熟化机制逐渐融合。原子力显微镜力曲线测量表明，改性后的矿物表面疏水力显著增强，探针脱离力从原始的15nN提升至45nN，这为气泡附着提供了力学基础。同步辐射X射线纳米CT技术进一步揭示了表面改性层的三维结构特征，理想硫化膜的厚度均匀性达到±0.5nm。

　　在微米尺度，高速显微摄像技术捕捉到气泡、颗粒相互作用的细节。数据显示，硫化改性后的矿物颗粒与气泡的附着时间缩短至5ms～8ms，较未处理样品提高3倍以上。界面力测量仪测定表明，最佳条件下气泡—颗粒间的附着功达到25mJ/m2～30mJ/m2，这一数值与浮选回收率呈正相关关系。颗粒表面疏水性的不均匀分布导致附着过程存在选择性，疏水区域面积占比超过60%时附着概率显著提高。

　　宏观尺度的浮选动力学分析建立了多尺度机理与工程指标的关联。基于群体平衡模型的模拟计算显示，浮选速率常数与气泡直径的1.5次方成正比，与颗粒粒径的0.8次方成反比。工业数据显示，当矿浆中-38μm粒级含量控制在35%～45%范围时，浮选动力学达到最优，此时粗粒级和细粒级的回收率差异最小。通过建立包含药剂吸附、气泡附着、泡沫运输等子模型的全流程模拟系统，可准确预测不同操作条件下的浮选指标，为工业优化提供理论指导。

　　4结论

　　本研究系统阐明了氧化铜矿浮选药剂的优化原理和作用机制。硫化剂通过构建疏水性硫化膜改变矿物表面性质，其覆盖率和结晶度直接影响浮选效果；捕收剂的分子设计应兼顾吸附强度和选择性，组合使用可发挥协同效应；辅助药剂的精准调控是保障浮选环境稳定的关键。多尺度研究表明，从分子层面的电子转移到宏观浮选动力学，各尺度作用机理相互关联。未来，研究应着力于绿色药剂的开发和智能控制技术的应用，以推动氧化铜矿浮选技术的创新发展。这些成果不仅丰富了矿物加工理论，也为工业实践提供了重要指导。
