摘要：随着钢铁工业的发展，铁矿石及铁精矿的分析检测需求不断增加。X射线荧光光谱分析（XRF）因其快速、无损、操作简便、适应性强等优点，在铁矿石成分测定中得到了广泛应用。本文回顾了20世纪90年代以来，XRF在我国铁矿石和铁精矿分析中的发展与应用，重点介绍粉末压片法与熔融法两种主要分析手段，探讨钴内标法在提高测定精度方面的效果。同时，分析XRF在基体效应校正、谱线重叠校正等技术处理方面的进展，并展望XRF技术在铁矿分析领域的未来应用趋势。

　　关键词：X射线荧光光谱（XRF）；铁矿石；熔融制样；粉末压片；波长色散

　　随着我国钢铁工业的快速发展，对铁矿石资源的质量要求不断提高，铁矿石中主量元素如铁、二氧化硅、三氧化二铝、氧化钙、氧化镁等以及有害杂质如磷、硫、氧化钛、锰等的准确测定显得尤为重要。X射线荧光光谱分析因其前处理简便、分析速度快、检测范围广、稳定性好等优点，已广泛应用于铁矿石分析。尤其是波长色散型X射线荧光光谱分析配合熔片制样技术，能有效克服矿石样品中颗粒效应和基体效应对测定结果的干扰，显著提升测定精度。本文将围绕X射线荧光光谱技术在铁矿石及铁精矿分析中的应用展开论述。

　　1粉末压片法XRF测定铁矿石

　　1.1方法原理与适用范围

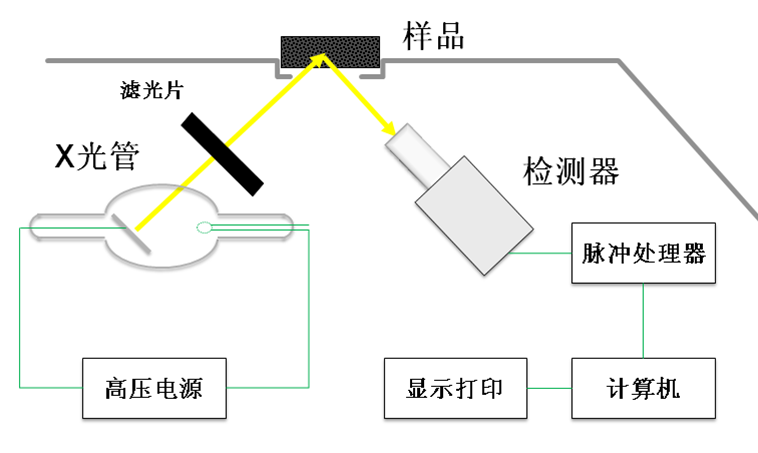

　　粉末压片法是将铁矿石样品经粉碎、干燥、过筛处理后，加入一定比例的黏结剂，通过高压压制成均匀、致密的样品片，再利用X射线荧光光谱仪进行测定的方法。其原理基于样品中各元素受到激发后发射出特征荧光X射线，仪器根据这些谱线强度进行定量分析。该方法适用于铁矿石中主要成分如Fe、SiO2、Al2O3等的快速筛查，尤其适合大批量初步分析与品位监控。在地质勘探、选矿过程控制以及部分精矿品位判定中有着广泛应用。但由于样品中粒度不均、基体效应等因素的干扰，粉末压片法在高精度定量方面的适用性相对较弱，更适用于半定量或常规等级控制分析。

　　1.2样品制备与操作要点

　　铁矿石样品在压片前需进行充分干燥，以去除水分对测定的影响。粉碎步骤要求样品粒径控制在75μm以下，并过200目筛网，以确保颗粒均匀。样品与黏结剂按适宜比例混合，常用黏结剂有硼酸、聚乙烯醇、糊精等，混匀后置于模具中压制成直径为30mm或40mm的样品片。压制过程需使用压力在10t～20t之间，持续时间保持30s以上，以获得致密、表面平整、无裂纹的样片。压片过程中应避免样品的交叉污染，压片后的样品应储存在干燥器中待测。在分析前应使用一组与样品成分接近的标准样品建立校准曲线，以保证测量结果的准确性和可重复性。仪器设定应保持一致，如管压、管流和计数时间统一，确保数据稳定。

　　1.3误差来源及改进措施

　　粉末压片法的测定结果受多种因素影响，误差主要来源于样品粒度分布不均、压片密度不足、黏结剂分布不均和基体效应干扰。粒度过大容易导致元素分布不均匀，造成分析误差。压片过程若压力不足或压制时间短，会导致样品片密度低、孔隙多，影响X射线激发效果。黏结剂添加不均匀或反应不稳定，也会对荧光强度造成干扰。在分析含杂质较多的复杂铁矿样品时，还可能出现谱线重叠，造成误判。改进措施包括细化粉碎工艺，提高样品均匀度，优化黏结剂种类与比例，采用自动压片设备控制压力与时间，提升压片一致性。在定量分析中，应结合基体效应校正与谱线分离技术，使用高纯标准样品进行仪器校准，从而有效提升分析的准确性和可靠性。

　　2熔融法XRF测定铁矿石

　　2.1熔融制样技术介绍

　　熔融法是将铁矿石样品与适量熔剂混合，在高温下熔化并快速冷却，形成均匀的玻璃状熔融样品。这一过程不仅能够消除样品颗粒的非均匀性，还能有效降低基体效应对X射线荧光光谱分析的影响。熔融制样的关键是选择合适的熔剂与熔化温度，熔剂常使用含有氧化物的混合物，常见的配比为5：1或10：1的矿石与熔剂比例。熔融后，样品在冷却过程中形成透明、无气泡的玻璃片，这些样品具有均匀的物理和化学性质，有助于提高分析结果的准确性。熔融法可以有效地提高元素的可溶解性，尤其适用于测定含铁矿石中的低含量元素，避免了粉末压片法在处理复杂矿石时的局限。

　　2.2波长色散型XRF的应用优势

　　波长色散型X射线荧光光谱（WDXRF）与能量色散型X射线荧光光谱（EDXRF）相比，具有更高的分辨率和准确性，尤其在多元素分析和谱线重叠校正方面具有显著优势。WDXRF能够精确测量各元素的特征荧光谱线，消除同位素谱线和谱线重叠带来的干扰，从而提升了铁矿石成分分析的精度。在熔融样品分析中，WDXRF能有效提高矿石中微量元素的检测能力，适用于复杂样品的多元素定量分析。WDXRF还具有较强的分析灵敏度，适用于低含量元素的检测，避免了因基体效应干扰而导致的误差。由于该技术能够进行快速分析且无须复杂的化学预处理，因此在矿石的现场快速分析中具有较大优势。

　　2.3铁矿石中主要成分测定实例

　　在实际应用中，熔融法XRF常用于铁矿石中主要成分的精确测定。例如，测定铁矿石中的铁含量时，熔融样品被放入WDXRF仪器中进行分析。通过设定标准样品和合适的校准曲线，能够准确得到铁的含量值。以某铁矿石为例，通过熔融法测定其铁含量为65.2%，硅含量为6.3%，铝含量为2.1%。在测定过程中，通过使用钴内标法对基体效应进行了有效校正，确保了结果的高精度。在测定低含量元素时，如磷、钛等，WDXRF能够准确地分辨出微量元素的特征谱线，避免了其他元素的干扰。这使得熔融法XRF成为一种适用于多元素高精度分析的强大工具，广泛应用于铁矿石的质量控制、选矿过程监控和矿石资源评价等方面。

　　3钴内标法熔融测定铁矿石

　　3.1钴内标法的原理及意义

　　钴内标法是一种通过引入已知浓度的钴元素作为内标，用于校正样品中基体效应、光谱干扰以及仪器响应变化的方法。由于铁矿石等矿物样品中通常存在基体效应，可能导致不同元素的荧光信号受到基体差异的影响，从而影响定量分析的准确性。钴元素常作为内标物质，其化学性质与铁矿石中的其他元素相似，且其特征谱线明显、稳定，便于在分析中进行精确测量。通过将钴元素与铁矿石样品在熔融过程中混合，能够在分析时将其作为参考标准，修正样品中元素间的相对响应。钴内标法能有效消除基体效应和谱线重叠的干扰，进而提高分析精度。此方法对于高铁含量矿石的分析尤为重要，能够帮助实验室在测定铁矿石中铁、硅、铝等元素时获得更准确、可靠的结果。

　　钴内标法的意义在于，它能够在一定程度上弥补传统XRF分析中因样品基体差异带来的误差，特别是对于复杂矿石样品，钴内标法为元素定量分析提供了强有力的支持。通过准确的内标修正，能够提升XRF分析的精度和重现性，减少操作误差和仪器误差对结果的影响，使得矿石分析更加稳定可靠。

　　3.2内标加入方式与使用规范

　　钴内标的加入通常是在样品制备过程中进行。研究人员在熔融前将已知浓度的钴标准溶液加入到矿石样品中，以确保钴元素与其他元素的分布均匀。加入量的选择应根据实际需要，一般按照钴元素的质量浓度与待测样品中的其他元素相对含量进行优化，以确保内标元素的荧光信号处于XRF仪器的最佳检测范围内。常见的添加量为10mg/g～20mg/g样品，具体数值可根据实验要求调整。

　　内标的加入方式有直接加入法和溶液滴加法。直接加入法是在粉末制备过程中，将钴化合物或钴盐直接与矿石粉末混合均匀，随后进行熔融。而溶液滴加法则是在粉末准备过程中，将钴标准溶液以液体形式加入，保证均匀分布后进行样品的熔融。这两种方法各有优缺点，直接加入法操作简便，但需要确保内标与样品的充分混合；溶液滴加法则能够更好地控制内标的加入量和分布均匀性，但在操作中需要精确控制溶液的滴加量。

　　使用规范方面，内标物质的纯度必须保证在99%以上，避免内标本身的杂质影响分析结果。钴内标在每次实验中需要重新校准，以确保其浓度的准确性。并且，在进行XRF分析时，应在相同的测试条件下对样品进行处理和分析，避免环境温度、湿度等因素对内标影响的变化。

　　3.3分析精度提升实例

　　钴内标法的使用显著提高了XRF分析的精度，尤其是在复杂铁矿石样品中的应用。以下通过实际案例来展示该方法如何提升铁矿石分析的精度与可靠性。

　　以某矿业公司对铁矿石进行质量控制的实验为例，该公司采用X射线荧光光谱分析法测定矿石中的铁、硅、铝、钙、镁等元素含量。在未使用钴内标的情况下，分析结果显示，样品中的铁含量为64.7%，硅含量为6.3%，铝含量为2.2%。然而，这一结果相较于实验室标准样品所设定的理论值存在较大偏差。进一步分析表明，基体效应和仪器响应差异可能是导致误差的主要原因。

　　为了解决这一问题，研究人员决定引入钴内标法进行修正。在分析前，将已知浓度的钴标准溶液加入到样品中，并采用熔融法制备样品。在进行XRF分析时，钴内标信号的加入有效地校正了基体效应对元素荧光信号的干扰，同时弥补了仪器响应的不稳定性。经过内标修正后，铁含量被修正为65%，硅含量为6.1%，铝含量为2.1%，这些数据与理论值相比大幅提高了准确性。钴内标法有效地消除了其他元素的谱线干扰，使得分析结果更为精确。

　　这一案例表明，钴内标法不仅提高了分析精度，还改善了样品中低含量元素的检测能力。内标法通过修正样品的基体效应，避免了由于矿石成分不同而产生的误差，使得XRF分析在实际应用中的可靠性和稳定性得到显著提升。对于矿业公司来说，这种方法在铁矿石质量控制中具有重要的应用价值，能够更好地满足市场对矿石质量标准的需求。

　　4 XRF在铁矿测定中的其他应用

　　4.1矿石中微量元素的检测

　　X射线荧光光谱（XRF）在铁矿石分析中，不仅能够准确测定主要成分，还广泛应用于矿石中微量元素的检测。通过XRF技术能够对铁矿石中的微量元素如钛、钙、镁、锰、铜、锌等进行快速、非破坏性的定量分析。在传统化学分析方法中，微量元素的测定往往需要复杂的前处理步骤，如湿法消解，且时间长、成本高。而XRF通过其高灵敏度和精确度，能够在短时间内完成这些微量元素的分析工作，且无须破坏样品。对于铁矿石行业来说，微量元素的含量对矿石的加工过程具有重要影响，尤其是铝、钛、锰等元素，它们对矿石的冶炼过程有直接影响。利用XRF技术，不仅可以及时监测矿石中的微量元素，还可以根据这些数据优化生产过程，减少资源浪费，并提高产品质量。例如，通过实时监测钛和铝的含量，铁矿石生产商可以调整冶炼炉内的温度和气氛，确保冶炼过程的顺利进行并提高铁的产率。微量元素的准确检测也为矿石资源的评估与利用提供了有力的数据支持。

　　4.2结合图像分析实现矿石分选

　　随着XRF技术的发展，矿石分选已经不再是传统的手动挑选或者单一的物理分选过程。XRF与图像分析技术的结合，为矿石分选提供了更为精确和高效的解决方案。在矿石分选过程中，XRF技术可以准确分析矿石的化学成分，而图像分析技术则通过高分辨率的图像获取矿石的形态特征。两者结合，能够在最短的时间内完成矿石成分与形态的综合分析，从而进行精准地分选。例如，基于XRF的图像分析系统，可以扫描矿石表面，检测其中铁矿石与其他杂质矿物的分布情况，并通过机器学习算法对图像进行处理与分析，从而实现矿石的高效分选。这种方法能够准确地识别出矿石中不同元素的分布区域，并根据矿石的化学成分以及形态特征对矿石进行自动分类。通过这一技术，矿石分选的效率得到了显著提高，且分选精度远高于传统手工分选。该技术不仅可以提高矿石的品位，也可以降低生产过程中的资源浪费，从而对矿石的综合利用起到了积极作用。此外，图像分析还可以在矿石运输和存储过程中实时监测矿石的形态变化，为矿石的后续加工和利用提供更精确的数据支持。

　　4.3 XRF与其他技术联用趋势

　　近年来，XRF技术的应用已经逐步从单一的元素分析向多技术融合的方向发展，尤其是在铁矿石分析领域。XRF与其他技术的联用趋势明显，如与激光剖面分析、质谱分析以及近红外光谱等技术的结合。XRF技术可以与激光剖面分析共同用于矿石表面元素分布的精细化检测，激光剖面分析提供矿石表面细节数据，而XRF提供成分分析，二者结合后可以为矿石的分选、冶炼提供更全面的数据支持。另一个常见的联用方式是XRF与质谱技术的结合，尤其是在微量元素的分析中。质谱技术能够提供极高的灵敏度，能够检测出XRF难以识别的极微量元素，而XRF则可以快速地进行大范围样本的元素筛查。结合两者，可以有效提高微量元素的分析精度和准确性。XRF与近红外光谱技术的结合则是矿石快速分析中的一种常见趋势，近红外光谱主要用于分析矿石的物理性质，而XRF则专注于化学成分的定量，两者结合能够快速获取矿石的物理化学性质数据，从而实现矿石的全面评估。随着多技术联用的发展，矿石分析的精度、效率和自动化水平都得到了极大的提升，这不仅优化了矿石加工过程，也为矿产资源的可持续利用提供了重要支撑。

　　5结论

　　粉末压片法与熔融法是当前铁矿石XRF分析的主流技术，两者各有优缺点。粉末压片法操作简单、成本低，但在处理高含量样品时可能受到基体效应的影响；熔融法则能够有效消除基体效应，提高分析精度，但操作过程复杂且需要更高的成本。钴内标法等技术的引入，有效提升了XRF分析的准确性和稳定性，特别是在复杂矿石样品的处理过程中。随着仪器性能和数据处理能力的不断提升，XRF技术在铁矿石及铁精矿的分析应用中，正朝着高通量、高精度、自动化的方向发展。未来，XRF将在铁矿资源评价、品位监控以及生产过程控制等方面发挥更为重要的作用，推动铁矿行业向更高效、精准的方向发展。
