摘要：矿山地质测绘作为矿业开发的基础工作，对测量精度和效率提出了越来越高的要求。传统测绘方法在面对复杂地质环境和大规模矿区时存在明显局限性。三维激光扫描技术作为一种新兴的测绘技术，能够快速获取高精度三维空间数据，为矿山地质测绘提供了全新的解决方案。本文通过分析三维激光扫描技术的基本原理和应用优势，详细阐述了该技术在矿山地质测绘中的具体应用流程，包括设备部署与现场准备、数据采集与点云生成、数据处理与点云配准、三维建模与分析等关键环节，并针对实际应用中的关键问题提出了相应的技术要点和注意事项。

　　关键词：三维激光扫描；矿山测绘；地质勘探；点云数据；三维建模

　　伴随矿业开发规模的日益扩大以及开采深度的逐步增加，矿山地质测绘面临着前所未有的技术挑战，传统测绘手段借助人工实地开展测量工作，不但需要耗费大量时间和人力，而且需要在危险区域与复杂地形中作业，难以保障作业安全，其测量精度和效率均无法契合现代矿业发展要求。三维激光扫描技术凭借非接触测量、高精度数据采集和快速作业的突出优势，在矿山地质测绘方面呈现出极大应用潜力，该技术可迅速获取矿区全面的三维信息，为矿山规划设计、安全监测及资源评估提供可靠数据保障，矿山地质环境复杂，要求测绘技术既要有高精度和高效率，又要能适应恶劣作业环境，三维激光扫描技术恰是契合这些需求的理想方案，对该技术的应用手段和关键技术要点开展系统分析，能为矿山测绘工作给予关键的技术指引和实践借鉴。

　　1三维激光扫描技术概述

　　1.1技术原理

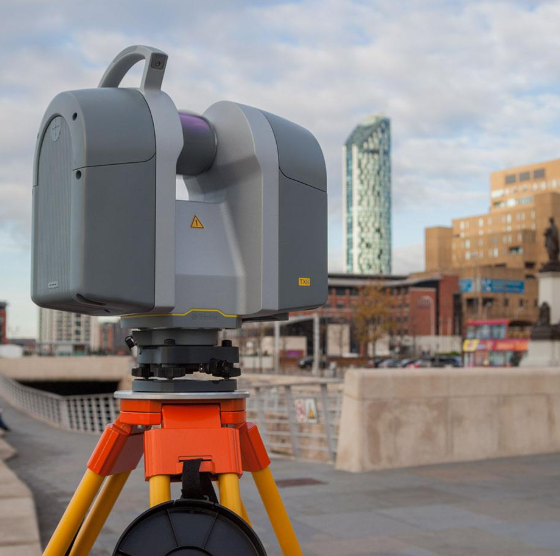

　　三维激光扫描技术作为一种主动式的光学测量手段，依靠激光测距与角度测量原理实现对目标物体表面精准定位，扫描仪借助发射激光脉冲并接收反射回来的信号，利用光速与往返时间算出距离，测距精度可达到毫米级别，借助内置高精度角度编码器所记录的水平与垂直角度数据，明确各测量点在三维空间中的坐标位置。如今的激光扫描仪采用多种测距方式，脉冲测距用于远距离测量，相位测距精度更佳，用于中近距离测量，三角测距多用于近距离高精度场景。在实际使用时，激光束由激光器发射，借助高速旋转的反射镜系统达成对目标区域的逐点扫描，扫描镜转速和步进角度能否精确控制，直接影响点云数据的密度与覆盖完整性。扫描操作时，激光束与目标表面相互作用，产生如反射、散射、吸收等物理现象，反射信号的强度和时间特性蕴含着大量表面几何与材质信息，当进行激光扫描时，扫描仪依据预设的角度分辨率逐点对目标区域进行扫描，每秒可采集数十万至数百万个测量点，构建起密集的点云数据，点云数据不仅存有精确的三维坐标信息，还留存了反射强度、颜色等属性内容，为后续数据处理与分析提供了充足基础数据。

　　1.2在矿山地质测绘中的应用优势

　　在矿山地质测绘中三维激光扫描技术展现出传统方法无可比拟的技术优越性，此技术可达成非接触式测量，消除作业人员涉足危险区域的隐患，特别适配高陡边坡、塌陷区域以及有害气体环境下的测绘作业，扫描精度能够达到毫米级水平，能精准捕捉地质构造的微小变动，为地质分析奠定可靠的数据依据。从作业效率来看，扫描作业具备极高效率，单台设备一天的作业量能达到传统方法的数十倍，极大地缩短了项目周期，从而降低人力与时间成本。而且，此技术拥有极佳的环境适应性，可在恶劣天气下正常开展作业，不受光照改变与地形复杂程度的约束，让矿山测绘工作更为便捷。除此之外，该技术可动态对矿山进行监测。操作人员在三维激光扫描系统中设置相关参数后，系统会自动开始对矿山地质条件数据进行采集与计算，从而得到实时的矿山地质测绘结果，即便测绘区域出现微小变化，该系统也会第一时间将其捕捉，有利于准确了解矿山地质条件变化情况

　　2三维激光扫描技术在矿山地质测绘中的应用流程

　　2.1设备部署与现场准备

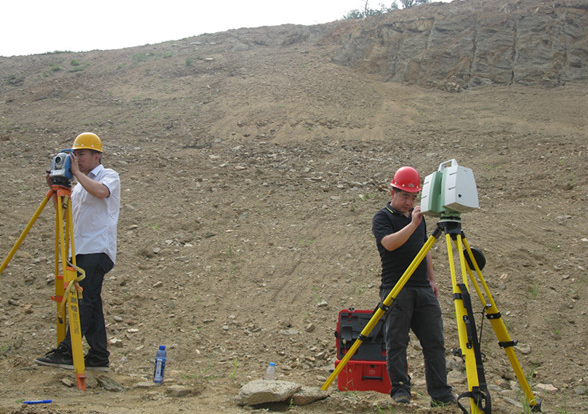

　　矿山地质测绘项目设备部署要结合矿区地形、测绘精度要求和作业安全规范进行系统安排，应按照测区规模来选定扫描系统类型，地面激光扫描仪用于局部精细测绘，测程为300m~1500m，能得到毫米级精度的数据，能满足复杂地质构造详细测绘需求；机载激光扫描系统适合开展大范围的快速普查工作，每次飞行可覆盖数平方千米区域，虽精度有限但作业效率高。扫描站点规划作为保障数据质量的核心要素，站点布局需让相邻站点的数据重叠度超过30%，以支持后续点云配准的几何约束，站点位置的选定需全面考量地形通视状况与作业安全，避开滑坡、塌陷之类的危险区域，实现扫描视野完整覆盖，站点间距的设定需结合扫描仪有效测程与目标精度要求，一般把间距控制在200m~500m之间，复杂地形区应适当加密站点。在实际操作中，应采用GPS-RTK技术建立控制测量网并布设高精度控制点，控制点需在测区范围内均匀分布，选用反射效果良好的标准靶球当作点位标志，靶球直径不小于20cm，控制网精度必须满足矿山测绘技术规范要求，平面精度应达到优于±2cm，高程精度要在±3cm以内，为点云数据确立统一精准的坐标基准。同时，应按照测区面积和精度要求来确定控制点的密度，针对测绘精度要求严苛、地形起伏大或构造复杂的重点区域，应合理加密控制点的设置，从而有效控制点云数据的整体变形；针对地势平坦、精度要求较为宽松的普查区域，可根据实际情况适当降低密度要求。

　　2.2数据采集与点云生成

　　数据采集阶段的关键任务为扫描参数的优化设定和质量的实时把控，扫描参数的设定直接影响点云数据的质量与密度，一般把角度分辨率设置为0.02°~0.05°,能在保障数据精度的同时兼顾采集效率，扫描范围由站点位置与目标区域决定，采用全景扫描手段获取360°完整信息，垂直扫描角度区间为-40°~+90°。在操作中需要根据地质构造复杂程度来调整扫描密度。一般情况下，地形测绘点密度控制在20个/m3~50个/m3点，复杂构造区域则提升至100个/m3点以上。在设置扫描参数时，还需权衡数据存储容量与处理能力，较高的扫描密度虽能提供更细致的信息，却会大幅提升数据处理时长与存储成本。在数据采集的整个过程中进行严格的质量把控，设备开启后充分预热直至工作状态稳定，一般需预热15min~30min，实时监测激光回波信号强度保障有效数据获取率，针对反射能力欠佳的深色岩石表面，可调节激光功率或增添反射标志以提升信号质量，反射标志宜选用高反射率材料制造，如反射贴片或白色标记物，现场数据完整性检查借助统计点云密度分布与覆盖范围开展，迅速识别数据缺失区域并开展补测，每完成一个站点的扫描应该马上备份数据，构建冗余存储体系以防数据遗失，数据备份要运用多种介质存储来保障安全性。

　　2.3数据处理与点云配准

　　点云数据处理的关键技术包含数据预处理与多站点配准这两个核心环节，数据预处理采用统计滤波和半径滤波联合的办法清除噪声点与异常值，统计滤波设定邻近点数量为50个、标准差倍数为2.0，半径滤波设搜索半径0.5m、最少邻近点10个，以保证滤波后的点云数据纯净度超98%。多站点数据配准作为关键技术，直接影响最终成果的质量，其配准方式有基于标靶球的自动配准和基于特征点的半自动配准两类，标靶球配准依靠自动识别各站点扫描数据中的同名标靶球来实现几何配准，配准精度可至±2cm，特征点配准依靠对重叠区域内稳定地物特征的识别与匹配，在相邻站点重叠区挑选10~20个特征点，运用迭代最近点算法完成自动配准，配准质量评估借助计算重叠区域中同名点的坐标偏差达成，高质量配准需让点位偏差控制在±3mm以内，配准完毕后实施坐标系统转换操作，运用三维七参数模型把点云数据整合到矿山工程坐标系，坐标转换精度需高于±10mm。

　　2.4三维建模与分析

　　基于配准后的完整点云数据构建三维模型的技术流程包括基础建模和专业分析两个层次。基础三维建模采用数字高程模型生成和三角网建模相结合的方法，通过克里金插值或三角网插值对点云数据进行格网化处理，格网分辨率根据点云密度确定，一般设置为0.5m~2m。当点云密度达到100个/m3点时，生成的DEM高程精度可达±10cm。插值方法的选择需要考虑地形特征和数据分布，克里金插值适用于地形变化相对平缓的区域，三角网插值更适合地形复杂多变的区域。三维实体建模结合地质专业知识进行地质要素提取，通过分析点云数据的几何特征识别断层、节理等地质构造，这些构造在点云中表现为明显的几何不连续性，可采用几何分析算法进行半自动提取。地层界线确定需要综合考虑地形起伏、岩性变化和构造关系等因素，通过点云数据的密度变化、反射强度差异和几何形态特征来识别不同地层的分界线。模型分析应用功能主要包括地形分析、体积计算和变形监测三个方面。地形分析通过坡度坡向计算、汇水分析等提供基础地形参数，坡度计算精度可达±1°。体积计算通过对比设计面与现状面差异实现挖填方量计算，计算精度可达±2%，为矿山开采方案设计提供准确的工程量依据。变形监测通过对比不同时期点云数据检测毫米级地表变化，监测精度可达±3cm，为矿山安全监测提供定量依据。地质剖面生成支持任意方向断面切割，剖面间距可精确到厘米级，为地质分析和工程设计提供直观图件。

　　3三维激光扫描技术在矿山地质测绘中应用的注意事项

　　3.1提升激光扫描数据精度

　　矿山环境下激光扫描数据精度提升的关键措施包括设备标定控制和环境条件优化两个方面。设备标定控制要求定期进行系统标定和精度检验，确保距离标定误差控制在±2mm以内，角度标定误差控制在±0.002°以内。环境温度对激光器工作稳定性影响显著，温度变化可能引起测距误差，需进行温度补偿，作业中需要充分预热设备至工作温度稳定，并实施温度补偿措施。目标表面反射特性是影响测量精度的重要因素，不同岩石类型反射率差异很大，新鲜浅色岩石反射率可达80%以上，风化深色岩石反射率可能低至20%。对于低反射率表面，需要调整激光功率输出20%~50%或增设高反射率标志贴片。控制测量网建立是保证整体精度的基础，控制点布设密度应达到4个/km2~8个/km2，GPS定位精度要求平面±10mm、高程±20mm。控制点分布应均匀覆盖测区，避免局部控制薄弱导致系统性误差。

　　3.2降低恶劣环境对扫描作业的影响

　　矿山恶劣环境条件下的扫描作业需要采取针对性的技术措施和防护手段。粉尘环境是影响激光扫描质量的主要因素，当大气粉尘浓度超过100mg/m3时，激光信号衰减可达30%，有效测距能力降至正常条件的70%。应对措施包括选择IP65以上防护等级设备，作业前进行洒水降尘处理，将粉尘浓度控制在50mg/m3以下。湿度和降水对目标表面反射特性影响显著，相对湿度从30%增加到90%时，某些岩石表面反射率可降低15%~25%，应避免在相对湿度超过80%或降雨条件下进行扫描作业。强光照条件会影响激光信号信噪比，当阳光强度超过100000勒克斯时，信噪比可下降10dB以上，建议选择清晨或傍晚时段作业。井下扫描作业环境更加严苛，需要选择防爆等级ExibI的专用设备，粉尘浓度控制在40mg/m3以下，确保设备正常工作和人员安全。

　　3.3融合多源数据

　　多源数据融合是提高矿山地质测绘成果质量与应用价值的关键技术途径，将激光点云数据与航空摄影测量数据融合，可生成具备真彩色纹理的三维模型，借助影像光谱信息完善点云几何信息，大幅提升地质现象识别能力，激光扫描无法直接获取地质勘探数据涵盖的地层岩性、构造走向等专业信息，需对钻孔数据、物探数据和点云数据开展空间配准与属性关联，达成几何数据与地质属性的有效结合。融合无人机倾斜摄影技术所获多角度影像与激光点云，能大幅提升三维建模的细节呈现能力与视觉呈现效果，传统高精度测量数据在关键控制点和重要工程部位的作用依旧不可替代，可充当激光扫描数据精度验证与补充的依据，数据融合技术的关键在于使不同数据源的坐标系统达成统一以及实现精度匹配，要构建统一的坐标基准，使各类数据在空间配准精度高于±5cm时实现有效融合。

　　4结语

　　本文系统分析了三维激光扫描技术在矿山地质测绘中的应用方法和关键技术要点。研究表明，该技术通过非接触式测量方式，能够在复杂矿山环境下实现毫米级测量精度和高效数据采集，有效解决了传统测绘方法面临的安全风险和效率瓶颈问题。技术应用的核心在于合理的设备部署规划、精确的扫描参数设置、可靠的点云配准处理和专业的三维建模分析。在实际应用中，通过优化控制测量网建立、强化数据质量控制和融合多源数据信息，可显著提升测绘成果的精度和应用价值。
