摘要：随着钢铁行业的发展，对轧钢热轧技术的精度和质量要求日益提高。本文基于过程参数控制的轧钢热轧技术，详细阐述其技术原理、关键过程参数及对产品质量的影响。通过实际案例分析，展示该技术在提升轧钢生产效率和产品质量方面的显著成效。

　　关键词：轧钢热轧技术；过程参数控制；产品质量；生产效率

　　轧钢热轧技术作为钢铁生产的关键环节，其工艺水平决定钢材的质量和性能。在传统的轧钢热轧过程中，由于对过程参数的控制不够精准，常导致产品质量波动、生产效率低下等问题。而基于过程参数控制的轧钢热轧技术，对加热温度、轧制速度、冷却速率等关键参数进行精确调控，有效提升钢材的组织性能和尺寸精度，满足现代工业对高品质钢材的需求。因此，深入研究该技术具有重要的现实意义。

　　1轧钢热轧技术原理

　　1.1热轧工艺概述

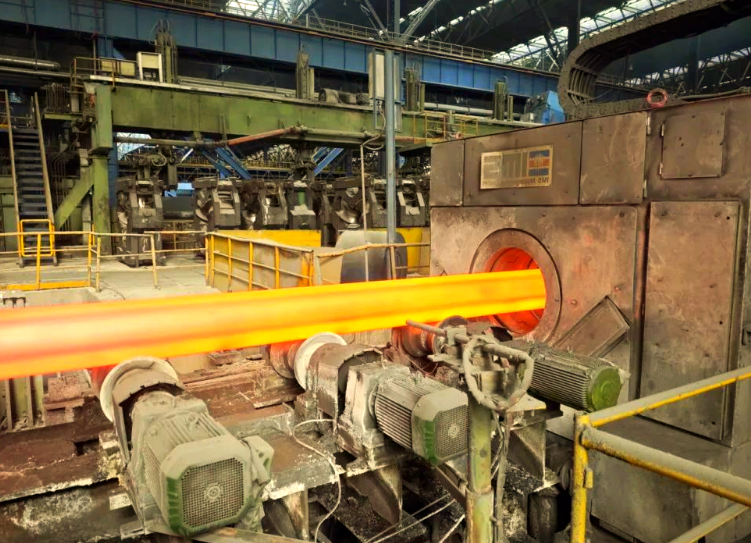

　　轧钢热轧是将钢坯加热至一定温度后，通过轧机进行连续轧制，使其发生塑性变形，从而获得所需形状和尺寸钢材的过程。在热轧过程中，钢坯的组织结构会发生动态再结晶和回复等变化，这些微观组织演变直接影响钢材的最终性能。

　　1.2过程参数对热轧的影响机制

　　1.2.1加热温度

　　加热温度在热轧进程中起着关键作用。钢坯加热时，温度决定其内部组织转变。适宜的加热温度促使钢坯均匀奥氏体化，为后续轧制的塑性变形提供良好条件。原子活跃度随温度升高而增强，晶格结构调整更顺畅，轧制时钢坯能更好地延展成型。

　　1.2.2轧制速度

　　轧制速度直接关联轧制过程的变形速率与时间。较高轧制速度能提升生产效率，单位时间内轧制更多钢材。但速度过快，变形速率增大，钢材内部位错运动加剧，易形成位错缠结，影响动态再结晶进程。比如在高速轧制薄板时，若轧制速度过快，位错难以充分回复与再结晶，导致板材内部残余应力增加，平整度变差，尺寸精度难以保证。从设备角度看，高速轧制使轧制力大幅上升，对轧机的机械性能和稳定性要求更高，设备磨损加剧。在粗轧阶段，可适当提高轧制速度以提升产量；精轧阶段，为保证产品精度，需降低速度，确保变形均匀，优化钢材微观组织，在生产效率与产品质量间寻求平衡。

　　1.2.3冷却速率

　　冷却速率主宰热轧后钢材的相变过程。快速冷却时，过冷度大，相变驱动力强，奥氏体向铁素体和珠光体转变迅速，形成细小晶粒组织，显著提升钢材强度和韧性。以生产高强度合金钢为例，通过控制冷却速率在20℃/s～30℃/s，钢材屈服强度可提高50MPa～80MPa，延伸率保持在良好水平。若冷却速率缓慢，原子扩散充分，相变产物晶粒粗大，钢材强度降低，韧性也受影响。在冷却过程中，不同部位冷却速率不均还会产生内应力，引发钢材变形。因此，依据钢材材质和性能需求，精准调控冷却速率，对获取理想钢材微观组织和性能至关重要。

　　2关键过程参数及其控制方法

　　2.1加热温度控制

　　加热温度堪称轧钢热轧进程里最为关键的参数之一，对钢坯内部组织状态起着决定性作用。在实际生产中，为达成精准的加热温度控制，钢铁企业广泛采用先进的步进式加热炉。这类加热炉精心布局烧嘴位置，并设计燃烧控制策略，得以让钢坯实现均匀受热。在加热炉内部，高精度的温度传感器严密监测炉内温度变化。一旦温度出现细微波动，自动化控制系统便会迅速响应，依据传感器反馈的数据，及时、精准地对燃料供给量和助燃空气量进行调整，从而确保加热温度维持在设定范围之内。以某特定钢种为例，其适宜的加热温度为1150℃~1250℃之间，生产过程中严格将温度控制精度设定为±10℃。在如此精确的温度把控下，钢坯能够充分奥氏体化且状态均匀，为后续的轧制工序筑牢坚实基础。倘若加热温度偏低，钢坯的塑性会大打折扣，轧制时所需的轧制力大幅攀升，不仅增加设备损耗，还极易致使钢坯出现裂纹等严重缺陷。反之，若加热温度过高，钢坯的奥氏体晶粒会过度长大，钢材的强度和韧性随之降低，无法满足高质量钢材的性能要求。所以，精准的加热温度控制是保障钢材质量的核心要素，对整个轧钢热轧流程的稳定性和产品品质的可靠性意义重大。

　　2.2轧制速度控制

　　轧制速度在轧钢热轧过程中，对变形速率和变形时间有着直接且关键的影响。为实现对轧制速度的精准调控，现代轧机普遍配备交流变频调速系统。此系统通过灵活控制电机转速，达成对轧制速度的精确调节。其具备响应速度快、调速范围宽广以及控制精度高等诸多优势，全方位契合不同轧制工艺对速度的多样需求。在实际生产操作时，依据轧制工艺的具体要求，同时充分考量钢坯的材质特性、规格尺寸等因素，钢铁企业会精心制定科学合理的轧制速度曲线。在轧制进程中，自动化控制系统会实时监测轧制速度，并严格依照预设曲线实施动态调整。比如，在粗轧阶段，为显著提升生产效率，可适度提高轧制速度；而进入精轧阶段，为确保产品尺寸精度符合高标准，就需要降低轧制速度并进行更为精细的控制。较高的轧制速度虽能加快生产节奏，提升单位时间的产量，但也会使轧制力显著增大，对轧机设备的性能和稳定性提出更高挑战。另外，变形速率的改变会深刻影响钢材的动态再结晶行为，进而左右钢材的微观组织和最终性能。因此，合理把控轧制速度，在提升生产效率与保障产品质量之间寻得最佳平衡，是优化轧钢热轧工艺、提升企业经济效益的关键所在。

　　2.3冷却速率控制

　　冷却速率在热轧钢材的相变过程中发挥着重要作用，决定着钢材的最终组织形态和性能表现。为实现对冷却速率的精确控制，钢铁企业通常采用层流冷却装置。该装置通过精准调控冷却水的流量、压力以及喷射角度，达成对冷却速率的细致调节。冷却方式丰富多样，涵盖前段冷却、后段冷却以及分段冷却等，企业可依据钢材的不同品种和具体性能要求，灵活选取最为适配的冷却方式。为实现精准控制，企业还构建基于传热学原理的冷却速率控制模型。在实际应用中，操作人员只需输入钢材的材质类型、规格参数、轧制温度以及期望达成的目标冷却速率等关键数据，模型便能迅速运算出所需的冷却水流量和冷却时间。随后，自动化控制系统将模型计算结果转化为对冷却设备的精准控制指令，切实保障冷却速率的精确控制得以实现。快速冷却能够促使钢材形成细小的晶粒组织，大幅提升钢材的强度和韧性；而缓慢冷却则可能导致晶粒粗大，使钢材性能下降。例如，对于生产高强度结构钢，通过前段快速冷却，将冷却速率控制在20℃/s～30℃/s，后段缓慢冷却，冷却速率控制在5℃/s～10℃/s，可有效提升钢材的综合性能。所以，精确掌控冷却速率是获取理想钢材组织和性能的关键环节，对提升钢材质量、满足市场多样化需求意义非凡。

　　3基于过程参数控制的轧钢热轧技术应用案例

　　3.1某钢铁企业生产高强度结构钢

　　加热温度1200℃,控制精度±10℃；轧制速度粗轧阶段为2m/s～3m/s，精轧阶段为1m/s～1.5m/s，根据轧制过程实时调整；采用前段快速冷却，冷却速率控制在20℃/s～30℃/s，后段缓慢冷却，冷却速率控制在5℃/s～10℃/s。对生产出的高强度结构钢进行质量检测，精确控制过程参数，生产出的高强度结构钢各项性能指标均优于标准要求，尺寸精度也得到有效保证。

　　3.2某大型钢铁厂生产热轧带钢

　　在生产热轧带钢过程中，根据市场需求和产品质量反馈，对过程参数进行多次调整与优化。例如，将加热温度从原来的1180℃提高到1220℃,轧制速度在精轧阶段提高了0.2m/s，冷却速率在前段冷却增加了5℃/s。经过参数优化后，生产效率和产品质量得到显著提升。对过程参数的合理调整，该钢铁厂热轧带钢的小时产量提高12.5%，产品合格率提升5.6%，废品率降低50%，取得良好的经济效益和社会效益。

　　4基于过程参数控制的轧钢热轧技术优势分析

　　4.1提高产品质量稳定性

　　基于过程参数控制的轧钢热轧技术，在保障产品质量稳定性方面成效显著。精准控制加热温度，使得钢坯奥氏体化均匀。在生产汽车用高强度钢材时，严格将加热温度控制在适宜区间，偏差控制在极小范围，钢坯内部组织一致性良好，为后续轧制提供坚实基础。在轧制过程中，精确的轧制速度控制保证了变形的均匀性。对于薄规格板材轧制，通过交流变频调速系统精确调节速度，避免因速度波动导致的板材厚度不均，确保产品尺寸精度稳定。冷却速率的精准控制更是关键。以生产桥梁用钢为例，按照特定的冷却速率曲线，前段快速冷却、后段缓慢冷却，钢材形成均匀细小的晶粒组织，强度和韧性稳定在较高水平。这种对加热温度、轧制速度、冷却速率等参数的精确协同控制，从钢坯加热到成品产出，全过程减少质量波动因素，提高产品质量稳定性。

　　4.2提升生产效率

　　在粗轧阶段，依据钢坯材质和设备承载能力，适当提高轧制速度，能在单位时间内完成更多轧制量。例如，对于普通碳素钢粗轧，将轧制速度提高20%，小时产量可提升15%左右。同时，精准的过程参数控制减少设备故障和产品废品率。精确的加热温度控制，避免钢坯因加热不当导致的轧制困难，降低了设备因过载受损的风险。冷却速率的精确控制使得钢材性能稳定，减少了因性能不合格导致的废品。以某钢铁厂为例，采用过程参数控制技术后，产品废品率从5%降低到2%，设备维修次数减少30%，意味着设备可有效运行时间增加，生产效率大幅提升。而且，自动化控制系统实时监测和调整参数，减少人工干预时间，生产流程更加顺畅高效，进一步提高了整体生产效率。

　　4.3降低生产成本

　　精确的加热温度确保钢坯加热质量，避免因加热不良导致的轧制缺陷，减少报废钢坯数量。在生产高强度合金钢时，因加热温度控制精准，每年可减少原材料浪费500t左右。冷却速率控制得当，使钢材性能稳定达标，减少因性能不达标需重新加工的情况，降低了能源消耗。例如，对某型钢生产过程优化冷却速率后，每吨产品能耗降低100kW·h。同时，设备维护成本降低。精确的轧制速度控制和稳定的工艺过程，减少了设备磨损，延长了设备使用寿命。如轧机关键部件的更换周期从原来的3个月延长到6个月，大幅降低设备维修和更换成本。综合来看，从原材料节约、能源消耗降低到设备维护成本减少，基于过程参数控制的轧钢热轧技术为钢铁企业有效降低生产成本，提升企业的市场竞争力。

　　5基于过程参数控制的轧钢热轧技术应用案例分析

　　5.1案例企业概况

　　A是一家大型钢铁企业，拥有先进的热轧生产线，主要生产各种规格的热轧板材、卷材等产品。随着市场竞争的加剧，企业对热轧钢材的质量和生产效率提出了更高的要求。为满足市场需求，企业积极开展基于过程参数控制的轧钢热轧技术研究与应用，通过优化生产工艺和控制系统，提高热轧过程的稳定性和产品质量。

　　5.2过程参数控制技术的实施情况

　　在温度控制上，引入先进自动化系统。加热炉通过优化燃烧控制，使钢坯加热均匀，温度偏差控制在±10℃内。轧制时，利用红外测温仪实时监测，调整冷却水量与轧制速度，将终轧温度控制在目标值±20℃范围。冷却环节，依据钢种与产品要求，运用层流冷却和超快冷技术，精准调控冷却速度。例如，某高强度结构钢经精确控冷，形成均匀细小贝氏体组织，强度与韧性显著提升。

　　轧制力控制方面，安装高精度传感器，采用先进自动化系统。依据预设目标值与实测值，系统能迅速精准调整轧辊辊缝。轧制不同钢材时，系统依轧制力模型自动设定初始辊缝，并结合温度、轧制速度等参数动态调整。如轧制温度下降时，及时增加轧制力，确保钢材顺利轧制，产品厚度精度达±0.1mm，宽度精度达±2mm。

　　轧制速度控制依靠先进传感器与调速控制器。生产不同规格钢材时，系统按工艺要求自动调速。轧制薄板适当提速以提效，轧制特殊钢种则合理降速，保障塑性变形与组织演变。同时，与温度、轧制力系统协同，维持热轧稳定。如轧制高强度合金钢卷材，速度稳定在15m/s～20m/s，配合精准温控与轧制力控制，卷材质量稳定、表面光洁。

　　检测技术应用上，热轧生产线配备激光与X射线测厚仪实时监测厚度，反馈数据实现厚度闭环控制。红外测温仪全方位监测钢坯与钢材表面温度。表面缺陷检测仪高速、高精度检测钢材表面，发现缺陷立即报警记录。成品检测采用超声波、磁粉、涡流检测相结合，如超声波检测出钢材内部微小夹杂，企业据此及时调整工艺。

　　5.3实施效果评估

　　实施该技术后，企业产品质量大幅提升。尺寸精度满足高端用户要求，表面缺陷发生率降低80%以上。以高强度建筑用钢为例，屈服强度波动控制在±20MPa内，抗拉强度波动在±30MPa内，延伸率提高超10%，达国际先进水平，获众多大型项目订单；同时，生产效率显著提高，自动化系统与精准参数控制减少停机与废品率，生产线小时产量提高30%以上。设备稳定性增强，维护周期延长，故障率降低50%以上。

　　6结论与展望

　　基于过程参数控制的轧钢热轧技术，对加热温度、轧制速度、冷却速率等关键参数的精确调控，能够有效提升钢材的质量和性能，提高生产效率，降低生产成本。结合实际案例分析，充分展示该技术在钢铁生产中的显著优势。然而，随着钢铁行业对产品质量和性能要求的不断提高以及节能环保等政策的推动，轧钢热轧技术仍需不断创新与发展。未来，应进一步加强对过程参数控制技术的研究，结合先进的自动化控制技术、人工智能技术等，实现对轧钢热轧过程的智能化、精准化控制，为钢铁行业的高质量发展提供强有力的技术支撑。同时，还需关注新型钢材品种的研发和生产，不断优化热轧工艺参数，以满足不同领域对钢材的多样化需求。
