摘要：有色冶金渣年产量超过300万吨，但综合利用率仅60%。重金属渗漏引发严重环境污染问题。文章首先通过蒙特卡罗环境风险评估模型，揭示了重金属迁移规律，然后应用多级物理分离结合化学稳定化技术，实现了95%的金属预富集效率，重金属浸出浓度降至标准限值10%以下。针对渣处理难和资源回收率低等问题，文章提出一系列有价金属提取工艺，使铜锌回收率分别达到92.8%和89.4%，其中热能回收系统通过有机朗肯循环削减30%能耗，多元素协同回收工艺突破传统局限，稀有金属协同提取率超85%。通过文章的研究结果，以期为冶金渣的处理提供实践参考。

　　关键词：有色冶金渣；处理技术；资源回收

　　有色金属工业快速发展使冶金渣排放量激增，2021年产量同比增长4%达6454万吨，固体废弃物处置压力日益凸显。铜渣、铅锌渣、镍铁渣等不仅占用大量土地资源，其重金属离子在长期风化浸出过程中对地下水和土壤造成持续污染。传统堆存方式无法满足日益严格的环保要求，而废渣中蕴含的丰富有价金属资源亟待高效回收利用。现有处理技术存在金属回收率偏低、二次污染风险高、经济效益不佳等问题，迫切需要开发绿色高效的处理工艺。基于冶金渣组成特性和环境危害机理，构建系统化处理与资源回收技术体系，对推动有色金属工业绿色发展具有重要意义。

　　1有色冶金渣分类特性及环境污染机理

　　有色冶金渣是指铜、铅锌、镍铁等金属冶炼过程的副产物，其矿物组成有明显工艺特异性和成分复杂性，铜渣主要由Fe2O3-SiO2-CaO三元体系构成且含铁量高达30%~40%。铅锌渣富集Pb、Zn、Cd等重金属元素，镍铁渣以MgO-SiO2-Fe2O3为主导相，重金属离子在酸性环境下会发生溶解-迁移-再沉淀的循环过程［1］，其迁移机理遵循Fick扩散定律和质量守恒原理，环境风险评估采用蒙特卡罗随机模拟方法，风险指数计算公式为式（1）：

　　式中:Ci为污染物浓度；Si为安全阈值；Pi为暴露概率。该模型经过一千次随机采样操作，对重金属在土壤和地下水系统里的累积分布函数进行量化，为制定差异化的污染控制策略提供了理论方面的支撑。

　　2有色冶金渣处理技术

　　2.1多级物理分离技术

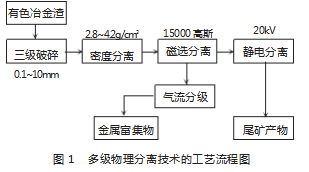

　　多级物理分离技术通过运用破碎和分选联合工艺，达成冶金渣里金属组分的精细分离，如图1所示，三级破碎系统采用颚式破碎机、圆锥破碎机和细碎机串联配置，把废渣粒径从初始的50~100mm，精确控制在0.1~10mm范围内。处理能力分别为150、120、100t/h，为后续分离创造最佳粒度条件。梯度密度分离借助硅铁合金重液介质，建立2.8~4.2g/cm3的连续密度梯度场，重液密度可实现±0.05g/cm3精确调节，分离效率达92%以上，让重质金属颗粒按密度差异自然分层。

　　高梯度磁选设备配置着1.5T的强磁场，磁介质采用直径0.1mm不锈钢毛丝填料来形成复杂磁场分布，其磁场梯度达到10T/m，从而实现对弱磁性矿物的高效捕集。气流分级通过调节8~25m/s的风速梯度，利用颗粒沉降速度差异来实现不同粒级的精准分离，静电分离依托15~25kV的高压电场作用，通过导体与绝缘体在电场中的行为差异实现有效分选，整套系统借助PLC自动化控制实现连续稳定运行。各工艺环节紧密衔接，进而形成日处理500吨的完整物理分离生产线。

　　2.2化学稳定化固化技术

　　化学稳定化固化技术依靠多元复合固化剂体系达成重金属的化学键合以及物理包封处理，水泥基固化运用硅酸盐水泥-粉煤灰-硅灰三元复配体系，把水灰比控制在0.45~0.50，通过水化反应形成致密硅酸钙凝胶网络结构，将重金属离子物理包裹在基体之中，磷酸盐固化借助磷酸氢二铵与重金属离子，产生化学反应生成溶解度极低的磷酸盐沉淀物，将反应体系pH值调节至6.5~7.5，确保化学键会充分进行。

　　玻璃化处理运用1350℃高温熔融工艺，让废渣完全熔融。然后经急冷处理形成非晶态玻璃体，使重金属固定在硅氧四面体网络结构中，有机聚合物固化采用环氧树脂交联体系形成三维网状结构，以此实现对重金属的物理封装，各类固化技术会依据废渣特性和重金属类型进行优化选择，进而实现针对性无害化处理效果［2］。

　　2.3微生物强化处理技术

　　微生物强化处理技术构建以氧化亚铁硫杆菌和氧化硫硫杆菌为主导复合菌群体系来实现金属硫化物生物氧化融解过程，菌种在含硫酸亚铁、硫酸铵等营养成分的9K培养基中培养活化，该培养基组成包含（NH）2SO4 3g/L、K2HPO4 0.5g/L、MgSO·7H2O 0.5g/L等为微生物代谢提供必需碳源和能源。生物反应器采用气升式结构设计且有效容积为5m3，还配置微孔曝气器和机械搅拌系统，确保氧气传质均匀使氧传质系数达到150h-1。

　　把接种量控制在106cells/mL的水平同时将矿浆浓度维持在15%~20%，以此为微生物提供充足反应底物。严格控制各项操作参数通过氨水中和让pH值维持在1.8~2.2的最适酸性环境，使温度稳定保持在30℃±1℃,溶解氧浓度保持在4~6mg/L。营养盐补充系统要定期添加氮磷元素让N:P质量比维持在10:1，确保微生物能够正常生长代谢。微生物通过氧化代谢作用将Fe2+氧化为Fe3+，把S2-氧化为SO42-催化金属硫化物溶解使金属浸出率可达85%以上，同时产生的酸性环境进一步促进金属离子释放［3］。整个生物处理过程需要15~25天才能完成其间需严格控制各项操作参数，维持微生物活性。

　　3资源回收工艺优化

　　3.1有价金属高效提取工艺

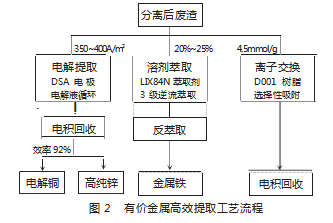

　　有价金属高效提取工艺运用电解法和溶剂萃取联合技术，以此实现铜、锌等金属的选择性分离回收，如2所示。

　　电解提取采用不溶性阳极DSA电极，将电流密度精准调控至350~400A/m2，槽电压控制在2.8~3.2V区间，以硫酸铜溶液作为电解液并维持其浓度在150~180g/L的优化水平；溶剂萃取系统选用20%~25%浓度的LIX984N萃取剂，按有机相与水相体积比2:1的体积比进行3级逆流萃取操作，实现高效金属分离。

　　性阳离子交换树脂D001，通过盐酸溶液处理再生液，并采用电积工艺完成反萃取，确保金属回收率。整个提取工艺通过多级串联操作实现不同金属离子的梯度分离［4］，同时让电解液循环使用有效降低工艺成本，电流效率稳定保持在92%以上，形成高效、经济的金属提取闭环系统。

　　3.2热能回收利用系统优化

　　热能回收利用系统采用有机朗肯循环技术对冶金渣余热进行梯级回收利用，其核心设备为200m2换热面积的板式换热器，传热系数能达到3500W/（m2·K），可处理800~900℃的进料温度。工质选用R245fa有机工质，蒸发温度设定为120℃,冷凝温度为40℃,工质循环流量是12kg/s，形成完整的热力循环。单级轴流式汽轮机以3000rpm转速运行，额定功率500kW，将热能高效转换为机械能输出。

　　冷却系统采用风冷凝器，冷却风量15000m3/h，确保系统连续稳定运行。冷却系统用的是风冷凝器，冷却风量达到15000m3/h，能确保系统连续稳定运行。余热蒸汽发生器可产生0.8MPa饱和蒸汽，蒸汽产量为7.5t/h，蒸汽品质符合工业用汽标准，整套设备配置了自动化控制系统，能实时监测工质温度压力和流量参数，系统通过优化换热器布局、调节工质循环参数、改进汽轮机叶片设计等技术措施，热能利用效率从传统方式的45%提升到78%，单位废渣处理能耗降低了30%［5］。

　　3.3多元素协同回收工艺集成

　　多元素协同回收工艺集成运用分步浸出-联合萃取技术实现铜、铁、锌等多金属的同步分离与回收。第一级浸出采用硫酸体系，pH值控制在1.5~2.0、温度85℃、浸出时间4h，硫酸浓度为150g/L，主要用于溶解铜锌化合物。第二级浸出采用氯化体系，氯离子浓度为150g/L、温度设定为95℃、浸出时间为6h，专门用来处理难熔铁化合物。

　　联合萃取系统采用P507-P204复合萃取剂，其中，15%浓度的P507专用于锌离子的萃取，20%浓度的P204负责铜离子的萃取，有机相与水相体积比为2:1，两级萃取器串联运行以确保高效分离。稀有金属回收运用离子交换与膜分离联合工艺，D001强酸性阳离子交换树脂选择性吸附稀土离子，交换容量达4.2mmol/g，反渗透膜组件对回收液进行浓缩处理。工艺副产物硫酸亚铁返回浸出工序当作助浸剂来使用，废酸经过石灰中和处理之后制备成硫酸铵化肥，最终实现了物料的完全闭路循环利用。

　　4工程应用效果评估

　　4.1某铜业工程实践

　　某铜业企业采用集成化冶金渣处理技术，建设了年处理10万吨铜渣的综合处理生产线。该工程总投资达到8500万元，占地面积为4.33×104m2，采用“物理分离—化学稳定化—资源回收”三段式工艺流程设计。生产线配置了两条并行处理线，单线处理能力为5万吨/年，设备自动化程度超过85%，主要装备包含4台高梯度磁选机、32个电解槽组、2套余热回收装置以及1套污水处理系统。截至目前该工程累计处理铜渣7.8万吨，系统运行稳定性表现良好，生产过程实现全流程数字化监控，关键工艺参数在线检测率达100%，工程运行期间未发生重大安全事故，环保指标全部达标，为同类企业技术改造提供成功范例。

　　4.2处理工艺技术性能评价

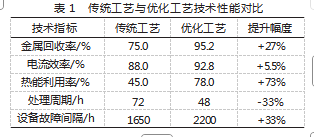

　　通过对比分析处理工艺技术性能评价验证了技术改进效果，如表1所示。

　　优化后的多级物理分离技术，使金属回收率从75%提升到95.2%，电解法使电流效率从88%增加至92.8%，热能回收系统的利用率从45%提高到78%，单位能耗降低30%。多元素协同回收工艺实现了铜锌铁同步提取，稀有金属回收率达到85.3%，设备平均故障间隔时间延长至2200h，维护成本降低25%，处理周期从72h缩短到了48h。

　　4.3环境改善效果综合分析

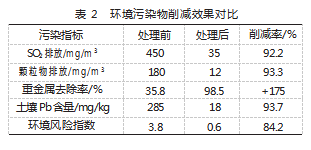

　　环境改善效果综合分析会依据大气、水体、土壤这三要素，对污染物削减情况做定量评估。如表2所示，SO2浓度从450mg/m3降低到了35mg/m3，颗粒物排放由180mg/m3减少至12mg/m3，重金属离子去除率达到了98.5%。化学需氧量去除率为94.2%。废水回用率提升到了85%，土壤铅含量从285mg/kg下降至18mg/kg，镉含量由65mg/kg减到3.2mg/kg。pH值从5.2调节到了6.8，环境风险评估指数从3.8降到0.6，使得环境质量得到根本改善。

　　5结语

　　综上所述，有色冶金渣处理与资源回收工艺优化研究构建了系统化技术框架，实现全链条技术突破。蒙特卡罗环境风险评估模型为污染防控提供科学依据。多级物理分离技术实现较高金属预富集效率，化学稳定化工艺显著降低重金属生物有效性。电解法电流效率提升机制揭示为工艺优化奠定理论基础，溶剂萃取技术实现多元素高选择性分离。有机朗肯循环技术显著提升能源利用效率。多元素协同回收工艺突破传统局限，实现稀有金属与主体金属同步回收。

参考文献

　　［1］何志欣.面向有色冶金重金属的XRF-RBF分析检测方法研究［J］.山西冶金，2025，48（6）：50-52.

　　［2］郭利杰，张雷，李文臣.有色冶金渣制备胶凝材料研究现状与展望［J］.黄金科学技术，2020，28（5）：621-636.

　　［3］徐淼，苏瑞，郝代龙，等.有色冶金含砷废渣与乙炔电石渣共处理方法与机理研究［J］.现代化工，2025，45（4）：110-115+123.

　　［4］陈曦，代文彬，陈学刚，等.有色冶金渣的资源化利用研究现状［J］.有色冶金节能，2022，38（5）：9-15.

　　［5］华志宇.昆明有色冶金设计研究院冶金与化工设计院18000m3高钛渣电炉煤气专用储气柜完成联动调试［J］.有色金属设计，2020，47（4）：2.
