摘要：钛合金作为航空航天、生物医学等领域的关键材料，其热处理温控技术直接影响材料的组织结构和力学性能。精确的温度控制对钛合金α相、β相转变及显微组织演化起决定性作用。通过建立多点温度监测系统和PID控制算法，温控精度可达±2℃,显著提升热处理效果。实验研究表明，硬件系统优化使传感器精度达±0.25%，不同牌号对比显示TC11合金对温控精度最敏感。优化后的温控技术可使Ti-6Al-4V合金抗拉强度提高8%~12%，疲劳寿命延长15%~20%。工程应用验证显示，先进温控技术在航空发动机叶片、医用植入体等关键部件制造中展现出显著优势，产品合格率提升至98.5%以上，为钛合金工业化生产提供了可靠的技术保障。
       关键词：钛合金；热处理；温控技术；相变；显微组织

　　钛合金凭借优异的比强度、耐腐蚀性和生物相容性，成了现代工业里不可替代的结构材料。热处理作为改善钛合金综合性能的关键工艺，其温度控制精度直接决定材料最终质量。传统热处理工艺存在温度波动较大的情况，常导致组织不均匀、性能分散性大等问题，随着精密制造技术不断发展，对钛合金热处理温控精度提出了更高要求［1］。近年来基于数字化控制的精密温控技术逐渐兴起，通过多传感器融合、智能算法优化等手段实现对热处理过程精确控制，现代温控系统不仅要求温度稳定性良好，硬件配置的合理性与针对不同牌号的差异化控制策略是实现精密温控的重要保障。还需具备快速响应能力和良好适应性，以满足不同钛合金品种和复杂几何形状工件热处理需求。

　　1钛合金热处理温控技术原理与方法

　　1.1钛合金相变过程温度控制机理

　　钛合金热处理过程中会出现α相和β相之间的相互转变情况，其相变温度区间对于化学成分有着高度的敏感性。β转变温度Tβ属于关键的临界点，决定了钛合金的相组成以及显微组织方面的特征。当温度接近Tβ的时候，相变驱动力会急剧地增大，温度波动±5℃就能够使相比例出现显著的变化，进而对材料的力学性能产生影响。α+β两相区内的温度控制精度直接决定了α相和β相的体积分数，温度偏差会改变相界面的迁移速率以及析出相的形态分布。

　　1.2精密温控系统设计与实现

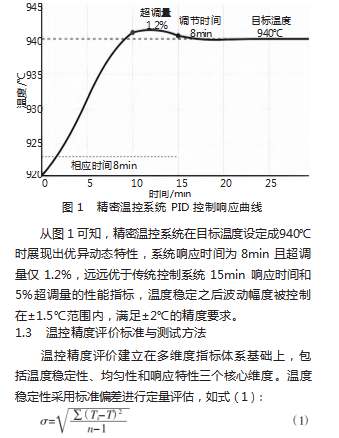

　　精密温控系统运用分布式温度监测网络，在热处理炉内部关键位置布置多个高精度热电偶传感器，以此实现温度场的实时监测与反馈控制。系统核心采用改进型PID控制算法，通过对温度偏差e（t）、积分项e（t）dt和微分项de（t）/dt进行综合调节，进而实现对加热功率的精确控制。为了深入分析温控系统的控制性能，搭建系统响应特性分析模型，如图1所示。

　　式中：Ti为第i次测量值；T为平均温度；n为测量次数。温控精度标准要求在保温阶段将温度波动幅度控制在目标温度±2℃。温度均匀性通过炉内不同位置的温差来进行评价，要求工件有效加热区域内最大温差不能超过±3℃。系统响应特性通过阶跃响应测试来评估，要测量从设定温度变化到达到新稳态的调节时间和超调量，合格的温控系统要求调节时间不能超过10分钟且超调量要控制在2%以内［2］。

　　1.4温控系统硬件配置与设备选型

　　温控系统的硬件配置情况会直接影响控制精度与可靠性。在传感器选型方面，K型热电偶适用于600~1200℃温区且精度为±0.4%，S型铂铑热电偶在高温区精度能达到±0.25%更适合β相区处理，加热元件推荐使用120~150kW硅碳棒或钼丝并配合分区控制来优化温度场。数据采集系统采用16位A/D转换器且采样频率为10Hz，气氛保护需要配置真空度在1×10-3Pa以下的装置以防止氧化，控制柜防护等级为IP54且控制器冗余设计让系统可靠性达99.8%以上。

　　2温控技术对钛合金性能影响的实验研究

　　2.1 Ti-6Al-4V合金温控实验

　　Ti-6Al-4V合金试样通过真空电弧熔炼的方式来制备，其化学成分为Al 6.2%、V 4.1%、Fe 0.18%、O 0.15%且余量为钛。试样规格是φ10mm×80mm的圆棒状，经过机械加工得到标准拉伸试样和疲劳试验试样，实验运用可控气氛热处理炉，该炉装备了精密温控系统且温控精度达到±1℃。同时，实验设计三个温控精度水平，分别为高精度组(±2℃)、中精度组(±5℃)和低精度组(±10℃),每组均设置15个平行试样。热处理工艺采用固溶时效处理，即940℃保温1小时后水淬，随后在540℃时效4小时空冷。实验过程中严格按照ASTM E8标准执行拉伸试验，按照ASTM E466标准进行疲劳试验来确保数据的可靠性和可比性［3］。

　　2.2温控精度的影响

　　显微组织观察结果显示，温控精度对α相形态和分布有显著影响，高精度温控组当中α相呈细小等轴状分布，且平均晶粒尺寸为8.5μm，低精度组内α相粗大同时分布不均匀，且平均晶粒尺寸达15.2μm，基于大量实验数据建立起温控精度与材料性能的定量关系数据库，如表1所示。

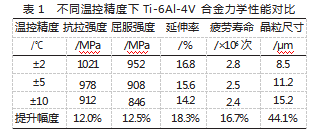

　　表1实验数据显示，温控精度提升会对Ti-6Al-4V合金综合性能产生全方位改善效果，当温控精度从±10℃提升到±2℃时，材料抗拉强度和屈服强度分别提高12.0%和12.5%，延伸率增加了18.3%且疲劳寿命延长16.7%。晶粒细化效果最为显著，平均晶粒尺寸减小44.1%，这是力学性能提升根本原因。电子背散射衍射分析表明，高精度温控组织机构强度系数为2.8，相比低精度组4.6降低39%，说明组织均匀性显著改善。硬度测试变异系数从8.2%降至3.1%，反映出精密温控技术对提高产品一致性有重要作用。

　　2.3关键温控参数优化与性能提升机制

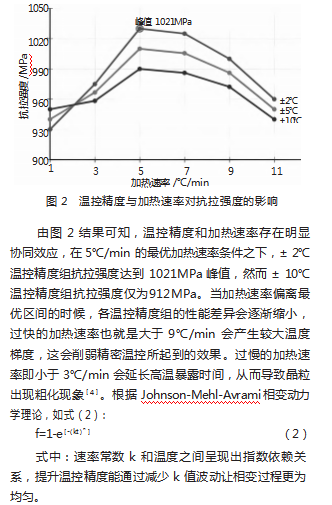

　　温控参数优化研究显示加热速率与温控精度存在协同效应，当加热速率控制在3~7℃/min时，温控精度对组织性能影响最为显著，通过开展系统性的参数优化实验揭示了温控技术的性能提升规律，如图2所示。

　　2.4不同钛合金牌号温控响应特性对比

　　不同牌号的钛合金因为化学成分存在差异，所以对温控精度的响应特性有显著区别，选取TC4、TC11和TA15三种典型牌号来进行对比研究，实验采用了±2℃、±5℃、±10℃这三个精度等级。结果显示TC11合金对温控精度最为敏感，当温控精度从±10℃提升到±2℃时其α相尺寸减小52%，显著高于TC4的44%和TA15的38%，在±2℃精密温控的条件下，三种合金疲劳寿命分别提升了19%、17%和15%。含β稳定元素较多的合金对温控精度的要求会更高，实际生产中应根据合金牌号制定差异化的温控策略。

　　3钛合金热处理温控技术工程应用与发展

　　3.1典型工程领域应用效果分析

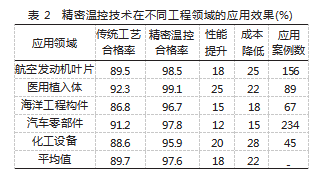

　　在航空发动机叶片制造过程当中，精密温控技术的应用显著提升了产品质量稳定性，某型涡轮叶片采用TC4钛合金进行制造，传统温控工艺的合格率仅有89.5%，在应用±2℃精密温控技术之后，合格率提升至98.5%，且废品率降低了81%。为了全面评估精密温控技术的工程应用价值，对其在多个领域的应用效果展开了统计分析，如表2所示。

　　表2数据显示，精密温控技术在各领域有显著应用效果，产品合格率平均从89.7%提升至97.6%，在医用植入体领域应用效果最为突出，合格率达99.1%、性能提升25%，归因于生物医用钛合金对组织均匀性更高要求。化工设备领域成本降低效果最明显，这与减少腐蚀失效延长使用寿命密切相关，总计591个应用案例数据验证了精密温控技术的可靠性和普适性，为该技术的推广奠定了坚实基础。

　　3.2温控技术产业化效益评估

　　成本效益分析显示，精密温控技术投资回报率达285%，设备初期投资大概150万元涵盖温控系统升级、传感器网络布设和控制软件开发，年运行成本增加约25万元主要用于系统维护和能耗增加。每年产生的直接经济效益包括由废品率降低而节约的成本180万元、由产品质量提升而产生的溢价收入240万元、由生产效率提高而节约的人工成本85万元。能源效率分析的结果显示，精密温控系统虽然在初期能耗上略有增加，但是通过减少重工和废品处理，综合能耗降低了12%，设备利用率从75%提升至92%，单位产品制造成本下降了18%，市场竞争力得到了显著增强，在高端钛合金制品市场份额从23%增长到了38%。

　　3.3智能化温控技术发展前景

　　人工智能算法在温控系统当中的应用呈现出巨大的潜力，机器学习模型通过分析历史温控数据建立温度-时间-性能多维映射关系且预测精度超95%，深度神经网络算法能够实时识别温控系统异常状态故障，其预警准确率达97%，有效避免了批次性质量事故［5］。数字孪生技术构建热处理过程虚拟仿真模型并通过实时数据驱动实现温控过程动态优化，仿真结果和实际工艺偏差控制在2%以内，为工艺参数优化提供了可靠依据。工业物联网技术达成多台热处理设备协同控制，并通过云端计算平台统一调度，使设备综合效率提升25%。边缘计算技术把部分智能算法部署到现场控制器让响应速度提升80%，预计到2030年智能化温控技术将实现完全自主化运行，进一步降低人工干预、提升温控精度，为钛合金制造业智能化转型提供核心技术支撑。

　　4结语

　　综上所述，精密温控技术在钛合金热处理领域应用成效显著，工程应用验证表明硬件优化和牌号差异化控制进一步提升了温控系统的适用性。航空发动机叶片等关键部件制造合格率达98.5%，关键部件废品率降低了81%，实现了285%的投资回报率。温控技术产业化应用不仅改善了钛合金显微组织均匀性状况，还大幅提升了产品质量稳定性与经济效益水平。智能化温控技术发展拥有广阔的前景，人工智能算法预测精度已达到95%以上，数字孪生技术实现了工艺过程的精确仿真模拟。随着5G通信和边缘计算等技术深度融合发展，钛合金热处理温控技术将朝着完全自主化方向不断发展，为钛合金制造业智能化转型提供核心技术支撑保障。

参考文献

　　［1］刘意，蔡雨升，姜沐池，等.热处理对激光选区熔化成形高温钛合金组织与力学性能影响［J］.稀有金属材料与工程，2025，54（7）：1828-1837.

　　［2］石红杰，廖志谦，高福洋，等.局部热处理对钛合金窄间隙焊接接头残余应力的影响［J］.理化检验-物理分册，2025，61（7）：11-15.

　　［3］贾艳航.热处理中冷却方式对钛合金微观结构与力学性能影响的研究现状［J］.山东化工，2025，54（13）：51-52+55.

　　［4］周伟，辛社伟，刘向宏，等.TB18钛合金β热处理后组织特征与力学性能的关系研究［J］.钛工业进展，2025，42（3）：8-13.

　　［5］陈红艳.热处理对钛合金材料疲劳性能的影响研究［J］.山西冶金，2025，48（5）：52-54.
