摘要：质子导电性是材料科学领域的重要的材料特性之一，在燃料电池和能量存储领域具有广阔应用前景。金属有机膦酸盐因其独特结构优势能够促进质子传导，而高分子材料的引入，可进一步增强骨架的化学稳定性与力学性能，二者协同可显著优化质子传导性能。文章以质子导电核心机制为理论锚点，先系统梳理质子传导的关键路径，再深入剖析金属有机膦酸盐与高分子材料的结构特征及其对质子传导性能的调控规律，最后结合实验探究数据展开验证与分析，旨在为该类复合体系在能源领域的定向设计与性能优化提供理论支撑和实验参考。
       关键词：金属有机膦酸盐；质子导电性；高分子材料；复合体系

　　质子传导是燃料电池与电解装置等清洁能源技术中的核心过程。材料固有的化学结构与微环境是构筑有效质子传输路径的决定性因素。其中，金属有机膦酸盐因膦酸基团形成的动态氢键网络，展现出自发的质子解离与迁移能力。相反，部分高分子材料虽常作为基质提供机械完整性，其本征质子传导性常依赖外部增湿或离子掺杂。因此，探索兼具动态质子传递位点与稳定高分子骨架的复合体系，是优化材料在宽温域及低湿度条件下导电性能的重要方向。

　　1质子导电机制概述

　　质子传导是燃料电池与电解装置的核心过程，其效率取决于材料中质子载流子浓度与迁移路径的优化。金属有机膦酸盐，如膦酸基MOFs通过膦酸基团─PO3H与金属离子，如Mg2+、Ca2+的配位作用形成有序层状结构，其中膦酸基团的自解离及配位水分子的活化，受金属Lewis酸性调控提供丰富的质子源H+。

　　质子传导的核心路径主要包括跳跃机制（Grotthuss机制）与车辆机制（Vehicle机制）：其中，跳跃机制的本质是质子在连续氢键网络中，通过氢键的动态断裂-重组实现定向迁移，质子无需伴随载体分子的整体移动，而是沿水分子或含氢功能基团构成的氢键网络“跳跃”传递，该机制的活化能较低，通常为0.1~0.4eV，质子传导速率受氢键网络连续性调控；车辆机制则是质子与溶剂分子结合形成稳定水合离子，质子以水合离子为载体随载体分子的扩散运动实现迁移，其活化能较高，通常为0.4~0.8eV，传导速率主要依赖水合离子的扩散系数及体系黏度［1］。

　　2金属有机膦酸盐的结构与性质

　　金属有机膦酸盐（MOAPs）是以膦酸根基团作为主要有机连接体，通过与金属离子进行强配位键合而形成的一类独特晶态多孔或层状杂化材料。其结构核心在于膦酸根三齿或双齿的多样配位方式，能够与金属离子精确组装成不同维度和拓扑结构的网络。最具代表性且备受关注的是锆、钛基膦酸化合物，如层状的α-磷酸锆及其类似物。子类结构中，有机膦酸配体上非配位的酸性膦酸基团指向层间或孔道空间［2］。

　　MOAPs的核心性质之一是源于其结构中丰富的未配位酸性膦酸基团，使其具备显著的本征质子传导能力。膦酸基团本身具有适中的离解常数，使其成为优良的固体酸性质子源和解离位点。同时，此类结构中的亲水膦酸基团对水分子存在强烈的吸附作用。一旦吸湿，层间或孔道内形成的氢键网络结构不仅能通过自身H3O+水合质子机制传导质子，更能显著提高膦酸基团的质子解离效率，形成协同效应。

　　3高分子材料的质子导电性

　　高分子材料，尤其是作为质子交换膜核心基体的聚合物，其质子传导性能主要通过精心构筑的亲水性离子通道网络实现。目前最具代表性的体系是全氟磺酸树脂类聚合物，如Nafion。此类材料的主链由高度憎水的聚四氟乙烯骨架构成，侧链末端则带有亲水性的磺酸基团-SO3H。在吸收水分后，由于亲水性磺酸基团与水分子同憎水性骨架间存在热力学不相容性，体系会自发发生微相分离，形成独特且相互连通的纳米尺度离子簇网络。

　　质子在其中的传递高度依赖于环境中存在的水分。在80℃的中等温度及充足水含量的条件下，主导的机制是Vehicle机制，即质子与水分子结合形成水合质子，然后作为载体通过扩散作用在亲水通道中移动。除氟系聚合物外，多种非氟聚合物体系也受到广泛研究，如磺化聚醚醚酮SPEEK、磺化聚芳醚砜SPAES、磺化聚苯并咪唑SPBI等。尽管通过增加离子基团浓度可以提升质子电导率，但高分子材料在追求高性能传导时仍面临若干关键挑战。首要挑战是其对水含量和相对湿度RH的严重依赖性。以Nafion为例，在高温或低湿条件下，水分蒸发会导致离子簇结构收缩甚至塌陷，亲水通道的连通性被破坏，质子电导率急剧下降［3］。

　　为了克服湿度依赖问题，常需在体系中引入不依赖游离水的辅助质子载体或传导机制。如在PBI中掺杂的磷酸，不仅能提供丰富的质子源，其本身也能通过分子间氢键网络形成质子传递链Grotthuss机制，从而实现高达180℃无水环境下的有效传导。此外，通过优化聚合物分子结构提升微相分离的有序度与离子簇通道的连续性，可以促进更高效的Grotthuss机制的发生，质子在固定的酸基位点与水分子形成的氢键网络中，通过连续协同的解离与重组过程进行跳跃式迁移，该方式对自由水的要求较低。另一个普遍性挑战是在确保高电导率的同时维持优异的尺寸稳定性和机械强度。过度吸水溶胀会引起膜变形、膨胀甚至破裂，影响器件封装与寿命。因此，需要巧妙平衡亲水/疏水组分比例、构建交联结构或引入纳米增强相。

　　4实验方法与结果讨论

　　4.1金属有机膦酸盐的合成与表征

　　在明确质子传导机制与材料构效关系的基础上，文章合成了三类碱土金属-钴异核膦酸化合物（CoM·nH2O，M=Mg，Sr，Ba），系统探究其结构特征与稳定性。合成过程以1，4，7－三亚甲基膦酸-1，4，7－三氮杂环壬烷为配体核心，采用水热反应路径精准调控金属配位环境。具体操作中，将Co（notpH3）·3H2O前驱体溶于水相，分别与Mg（OH）2、Sr（OH）2、Ba（OH）2混合后加热回流，形成深蓝色悬浊液；随后过滤并逐滴加入0.1mol/L HClO4水溶液调节体系pH值，静置挥发后获得目标晶体。

　　针对合成产物的结构解析，采用红外光、粉末X射线衍射及热重分析进行多维度表征。红外光谱数据显示，所有化合物在900~1200cm-1区间均出现膦酸根基团的特征振动峰，但不同化合物的吸收峰强度与位置存在明显差异。例如，CoMg·nH2O在1139cm-1、1077cm-1处呈现强吸收，CoSr·2H2O在1119cm-1、1090cm-1出现特征峰，而CoBa在1121cm-1、1109cm-1显示显著信号，这些差异直接反映膦酸基团与不同金属离子的配位模式变化。

　　进一步通过PXRD验证物相纯度，发现CoSr·2H2O与CoBa的实测谱图与单晶模拟谱完全匹配，证实其为单一晶相；而CoMg·nH2O的实测谱图显示其从母液中的四水合物转变为二水合物，层间距收缩0.95A，该现象与同构物CoCa·nH2O的湿度响应行为高度一致。

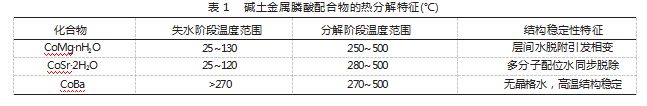

　　热稳定性是评价质子导体实用性的关键指标。热重分析表明三类化合物呈现阶梯式失重特征：CoMg·nH2O在130℃前失去两个配位水分子与两个晶格水分子，随后在250~500℃发生配体分解；CoSr·2H2O在120℃前脱去五个配位水与两个晶格水，并于280℃后结构坍塌；CoBa则表现出最优的热稳定性，270℃前无失重现象，直至高温阶段才发生配位水分子与骨架同步分解，如表1所示。

　　4.2质子导电性测试方法

　　为了精确评估金属有机膦酸盐及其复合体系的质子传导性能，本研究建立了一套标准化的样品制备与电化学测试流程。在样品制备方面，区分纯相化合物与复合材料两类体系进行针对性处理。对于纯相CoM·nH2O（M=Mg，Sr，Ba）多晶样品，首先称取5.0mg粉末置于研钵中充分研磨，随后采用2.5mm直径模具在0.5t恒定压力下压制2min，形成致密圆片状测试样品，最终记录其厚度［4］。

　　复合材料制备则依据高分子基质特性选择不同策略：Nafion、PVP和PVA体系采用溶液浇铸法，具体操作为将CoM·nH2O与高分子溶液按预定质量比混合，超声分散30min形成均质悬浊液，再用微量移液管吸取溶液逐滴滴加至玻璃基底，待溶剂挥发成膜后剥离；而PEG因成膜脆性显著，改用研磨-挥发法，将超声混合后的浆料倒入玛瑙研钵，在室温挥发溶剂过程中同步研磨，待完全干燥后压制成片。

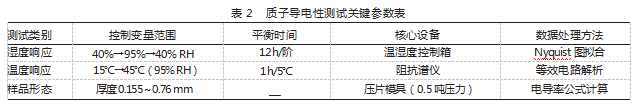

　　在测试环境控制方面，实验采用苏盈GDW-100型温湿度控制箱，分别设计两组独立测试序列：其一为湿度响应测试，在恒定温度25℃条件下，从40%相对湿度逐步升高至95%RH，再逆向降至初始条件，每个湿度阶梯保持12h以确保样品充分吸湿平衡；其二为温度响应测试，维持95%RH恒定湿度，温度从15℃匀速升至45℃,升温速率0.5℃/min，每5℃间隔暂停并平衡1h。此外，电化学信号采集与分析依托Solartron SI 1260/1296阻抗谱仪完成。关键实验参数与设备配置，如表2所示。

　　4.3复合材料的制备与优化

　　为了构建兼具动态质子传导与机械稳定性的功能体系，文章基于高分子官能团特性筛选基质材料，并建立分级制备流程。高分子基质的选择遵循三条核心准则：亲水性官能团含量、溶液加工相容性以及热稳定性。在聚丙烯酸、聚乙烯醇（PVA）、聚乙烯吡咯烷酮（PVP）、聚乙二醇（PEG）和全氟磺酸树脂（Nafion）五类候选材料中，聚丙烯酸因黏稠胶状特性无法成膜被排除；PVA与PVP凭借羟基/羰基赋予的水溶性和氢键形成能力入选；PEG虽室温成膜脆性显著，但其丰富羟基对质子传递的增益作用使其保留；Nafion则作为商业化质子膜基准参照。

　　复合材料的制备针对不同基质特性采用差异化工艺。Nafion、PVA及PVP体系采用溶液浇铸法：将CoM·nH2O粉末与高分子溶液按质量比混合，经30min超声分散形成均质悬浊液，随后用微量移液管逐滴滴加至玻璃基底，控制溶剂挥发速率形成连续薄膜。PEG体系则启用研磨-压片替代方案：将超声混合后的浆料倒入玛瑙研钵，在室温挥发溶剂过程中同步研磨至干燥，再以0.5t压力压制2min成片。关键工艺参数包括膜厚与电极接触面积，所有样品均在干燥器中避光保存。此分级制备方法成功规避材料脆裂或界面脱离等问题，确保测试可行性［5］。

　　4.4质子导电性结果与机制讨论

　　随着碱土金属离子Lewis酸性的梯度变化（Mg2+>Ca2+>Sr2+>Ba2+），纯相膦酸化合物的质子传导行为呈现显著差异。电化学阻抗谱显示，在25℃恒定温度下，CoMg·nH2O于95%相对湿度环境中导电率达4.36×10-4S/cm，较同构的CoCa·nH2O提升28倍。这种性能飞跃归因于Mg2+更高的电荷密度强化了配位水分子的活化作用，促使质子载流子浓度显著增加。CoSr·2H2O与CoBa在相同条件下的导电率分别为3.02×10 6S/cm和1.31×10-5S/cm，其传导路径因缺乏ClO4-参与的转动机制而活化能降低，但质子迁移效率仍受限于金属位点对水分子的弱活化能力。

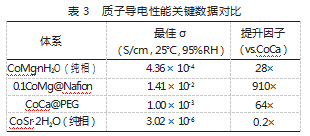

　　复合材料体系则揭示了高分子官能团对传导网络的协同增益效应。当CoCa·nH2O与PEG复合后，其在95%RH下的导电率跃升至1.0×10-3S/cm，较纯相提升64倍。该突破源于PEG链的游离羟基与膦酸基团形成贯通氢键网络，显著降低质子跳跃能垒。相反，Nafion复合体系呈现填料浓度敏感特性：0.1CoMg Nafion在相同条件下导电率高达1.41×10-2S/cm，逼近纯Nafion性能；而0.5CoMg Nafion因过量填料破坏离子簇连通性，仅略优于纯CoMg。CoCa Nafion反超同比例CoMg复合物，暗示Ca2+与磺酸基的特殊界面作用可能成为新的调控维度，如表3所示。

　　5结语

　　综上所述，碱土金属离子Lewis酸性对膦酸基配位水活化能力的显著差异，是调控质子载流子浓度的核心因素，使CoMg·nH2O导电率较CoCa·nH2O提升28倍。复合材料体系中，PEG的羟基网络与膦酸基协同效应及低掺杂Nafion维持的离子簇连续性证实了高分子官能团与填料界面的关键作用。然而，过量填料导致的通道破坏和高温/低湿环境下的样品降解，凸显了分散性与机械稳定性瓶颈。未来研究需聚焦MOFs纳米化改性、界面作用机制解析及交联结构设计，以平衡高导电性与实际应用稳定性需求。

参考文献

　　［1］彭娟娟.锰基材料活化过一硫酸盐氧化有机膦酸的特性研究［D］.淮南：安徽理工大学，2024.

　　［2］陶均，葛英勇，刘顺兵，等.有机膦化合物选冶领域的应用研究现状［J］.矿产综合利用，2023（1）：127-132.

　　［3］项发晖.金属/有机膦酸基框架材料的构筑及质子传导和孔学性质的研究［D］.福州：福建师范大学，2022.

　　［4］罗列红.金属有机膦酸盐的分散性调控及协同阻燃棉织物研究［D］.重庆：西南大学，2020.

　　［5］张宁，陈婉秋.金属有机膦酸化合物和高分子材料质子导电性质的研究［J］.冶金与材料，2018，38（6）：41-42.
