摘要：LC650马氏体耐热钢是在P92钢基础上优化开发的新型材料，适用于630～650℃超超临界机组主蒸汽管道系统。文章通过测定CCT曲线明确了材料相变规律，建立了1080℃正火、780℃回火的细晶热处理工艺体系。研究结果表明，细晶热处理工艺使LC650钢管获得了均匀细化的马氏体板条组织，其室温抗拉强度达785MPa，650℃高温屈服强度Rp0.2为285MPa，满足超超临界机组服役要求。微观组织分析证实，合理的热处理参数有效控制了M23C6碳化物尺寸与MX析出相分布，显著提升了材料组织稳定性与抗蠕变性能，为LC650耐热钢的产业化应用提供了可靠的技术支撑。

　　关键词：LC650耐热钢；厚壁无缝管；热处理工艺；马氏体组织；高温持久强度

　　超超临界火电技术作为提升燃煤发电效率的核心途径，其主蒸汽温度已高达630~650℃,对管道材料性能提出了极高要求。传统T/P92耐热钢在此温度下持久强度显著衰减，难以满足长期安全服役需求。LC650马氏体耐热钢在P92合金基础上，通过W、Co、B、N、Ta、Nd等元素的优化调整，显著提高了高温强度和组织稳定性，成为新一代超超临界机组的关键材料。然而，LC650钢复杂的合金成分使其对热处理工艺异常敏感，尤其在厚壁无缝管实际生产中存在温度梯度大、组织不均匀等技术挑战。因此，深入研究LC650耐热钢厚壁无缝管的热处理工艺机理，建立科学的工艺参数体系，对最大化材料性能具有重要工程意义。

　　1 LC650耐热钢厚壁无缝管热处理工艺分析

　　1.1超超临界机组服役环境与性能要求

　　超超临界机组主蒸汽管道在630~650℃高温环境长期服役，蒸汽压力达到35MPa，材料承受极端热-力-化学耦合载荷作用。LC650耐热钢管需在此工况下保持100000h以上安全运行，要求材料具备优异高温持久强度、抗蠕变性能和组织稳定性。按照ASME标准要求，LC650钢在650℃条件下持久强度应达66MPa以上，室温抗拉强度不低于620MPa，屈服强度不低于440MPa。

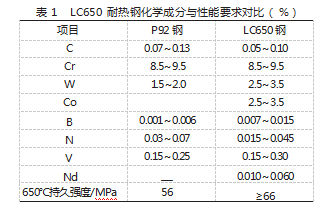

　　与P92钢相比，LC650钢在化学成分与高温持久性能方面均展现出显著优势，如表1所示，尤其通过针对性添加W、Co元素实现了成分优化，其650℃高温持久强度得到明显提升［1］。而厚壁无缝管因截面尺寸较大，壁厚范围通常为32~100mm，对其壁厚方向的性能均匀性提出了严格要求，需将性能波动控制在±5%以内。

　　由于直接开展100000h持久试验在工程实践中不具备可行性，故采用Larson-Miller参数外推法，如式（1），基于短期高温持久试验数据对材料长期持久性能进行预测，该方法可为后续热处理工艺的优化制定提供关键技术支撑。考虑到高温蒸汽环境下材料易发生氧化腐蚀，需确保材料表面能够形成致密且具有保护性的氧化膜，其抗氧化等级需满足《钢的抗氧化性能测定方法》GB/T 13303—1991中的1级标准要求。

　　P=T（C+logt）×10-3（1）

　　式中：P为Larson-Miller参数；T为绝对温度，K；t为时间，h；C为材料常数，根据表1中LC650钢的性能要求，C值取20，用于外推650℃/100000h持久强度。

　　1.2 LC650合金成分对热处理工艺的敏感性

　　LC650耐热钢采用多元素复合强化设计方案，将W含量提升到2.5%~3.5%，使其与Mo协同发挥复合固溶强化作用，从而显著提高基体的高温承载能力。Co元素添加量设定为2.5%~3.5%，通过降低材料堆垛层错能、增大位错交滑移阻力实现组织强化，但Co的加入会使材料热加工性能恶化，这就对其热加工过程中的加热温度与冷却速率提出了严格控制要求。

　　B、N微量元素的精确配比对晶界稳定性起到关键作用，B含量要控制在0.003%~0.010%范围内，过低就无法有效抑制M23C6粗化，过高则会形成有害的硼化物。N含量需与B保持适当比例，通常将N/B质量比控制在2~4，从而确保形成稳定的BN析出相。Ta元素微量添加能够形成稳定的TaC析出相，以此提高组织热稳定性，但是Ta的高熔点特性要求更高的固溶温度。复杂的合金成分使LC650钢的相变温度范围变窄，对热处理工艺参数控制精度要求极高，温度偏差需控制在±5℃以内。

　　2 LC650耐热钢热处理工艺技术方法

　　2.1 CCT曲线测定与相变规律分析

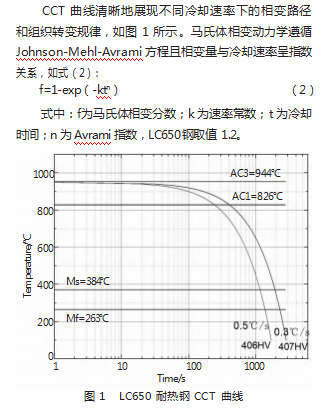

　　LC650耐热钢CCT曲线测定用热膨胀法确定Ac1和Ac3临界相变温度，通过DIL805A/D型热膨胀仪进行测试且加热速率控制在10℃/min，测得Ac1为826℃,而Ac3为944℃。连续冷却相变行为研究显示，当冷却速率低于1℃/s时，奥氏体主要发生铁素体+珠光体转变，冷却速率在1~50℃/s范围内形成贝氏体组织，冷却速率超过50℃/s时发生马氏体相变。

　　LC650钢的Ms点约为384℃,而Mf点约为263℃,马氏体相变温度区间较宽有利于获得完全的马氏体组织。残余奥氏体含量随冷却速率增加而降低，当冷却速率达到100℃/s时残余奥氏体含量可控制在5%以下。

　　CCT曲线分析为制定合理的热处理工艺参数，提供了重要依据。

　　2.2细晶热处理工艺技术

　　细晶热处理工艺采用阶梯式加热正火+控制回火的技术路线，正火温度选择1080℃,略高于Ac3温度，确保碳化物充分固溶同时避免奥氏体晶粒过度长大。阶梯式加热分为三个阶段：300~600℃阶段以5℃/min缓慢加热，减少热应力；600~950℃阶段以10℃/min中速加热，保证温度均匀性；950~1080℃阶段以3℃/min慢速加热，精确控制最终温度［2］。

　　保温时间按1min/mm壁厚计算，确保合金元素充分固溶。冷却采用压缩空气强制对流，冷却速率控制在80~120℃/s，获得完全马氏体组织。回火工艺采用780℃×2h的制度，促进M23C6和MX相的均匀析出，改善强韧性匹配。

　　由表2可知，1080℃正火、780℃回火的工艺组合获得最佳的强韧性匹配，抗拉强度达到785MPa，冲击功达到125J。多步回火技术通过720℃×1h预回火、780℃×2h主回火的方式，进一步细化析出相分布，提高组织稳定性。热处理过程中严格控制炉内气氛，氧含量低于50ppm，防止表面脱碳和氧化。

　　2.3厚壁构件热处理装备与工艺控制

　　厚壁无缝管热处理使用大型台车式电阻炉，其有效加热尺寸达到12m×3m×2.5m，温度均匀性严格控制在±5℃范围内。炉体设有多区域独立控制系统，总共24个加热区，每个区域都配备独立温控器和执行器，以此实现精确的温度分布控制。

　　实时温度监测系统采用K型热电偶，在钢管表面、1/4壁厚、1/2壁厚和3/4壁厚位置布置测温点，用于监测壁厚方向温度梯度变化。数据采集系统每10秒记录一次温度数据，通过PID控制算法进行多点反馈调节。为减少厚壁构件的温度梯度，采用渐进式升温制度，初期升温速率控制在3℃/min，中期提升至8℃/min，后期降至2℃/min。

　　冷却过程采用分级冷却技术，通过调节风机转速和导流板角度，控制不同部位冷却速率确保整体组织均匀性。变形控制通过专用工装夹具固定钢管两端，同时在炉内设置支撑点防止高温下的重力变形，热处理后钢管直线度偏差控制在2mm/m以内。

　　3热处理工艺效果验证与评价

　　3.1微观组织演化与性能关联性

　　LC650耐热钢经1080℃正火、780℃回火热处理后，显微组织主要由回火马氏体、M23C6碳化物和MX析出相组成。SEM观察显示，马氏体板条宽度约为0.8~1.2μm，板条间界清晰，位错密度适中，形成良好的亚结构强化效果。TEM分析表明，M23C6碳化物主要分布在原奥氏体晶界和板条界面，平均尺寸为80~150nm，呈链状或颗粒状分布。MX型析出相包括NbC、VC和TaC等，尺寸在20~50nm范围内，均匀弥散分布在基体中，对位错运动起到有效的钉扎作用［3］。

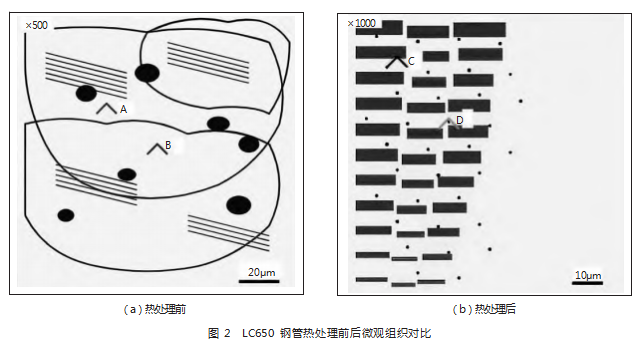

　　如图2所示，热处理前后的微观组织对比清晰展现碳化物的析出演化过程。XRD定量分析结果显示，M23C6碳化物体积分数约为2.8%，MX相体积分数约为0.6%，析出相总量适中。微观组织特征参数与宏观力学性能存在明确的关联性：马氏体板条宽度与屈服强度成反比关系，板条细化每减少0.1μm，屈服强度提高约30MPa。

　　3.2工艺稳定性

　　通过对连续5批次LC650钢管的试验数据进行工艺稳定性验证。力学性能统计结果表明，室温抗拉强度平均值为785±15MPa，屈服强度为625±12MPa，延伸率为22.8±1.8%，冲击功为125±8J，各项指标的变异系数均小于3%，显示出良好的工艺稳定性。不同规格厚壁无缝管的工艺适应性验证涵盖壁厚32~100mm、外径325~1422mm的产品范围，通过调整保温时间和冷却参数，各规格产品均能获得理想的组织性能。

　　生产效率评估显示，采用细晶热处理工艺后，单炉装载量提高15%，热处理周期缩短20%，能耗降低12%。质量控制方面，建立关键参数的在线监测系统，合格率达到98.5%，具备良好的产业化前景。

　　4结语

　　综上所述，文章对LC650耐热钢厚壁无缝管热处理工艺技术进行了研究。通过系统的理论分析和试验验证，建立了完整的工艺技术体系。研究确定的1080℃正火、780℃回火细晶热处理工艺，有效解决了厚壁构件组织不均匀难题，实现了LC650钢管综合性能的显著提升。微观组织演化机理分析揭示热处理参数与最终性能的内在关联，为工艺优化提供科学依据。工艺稳定性验证表明，该技术具备良好的产业化应用前景，能够满足630~650℃超超临界机组的严苛服役要求。研究成果为LC650耐热钢的推广应用奠定坚实基础，将有力推动超超临界火电技术发展，为实现高效清洁的能源转型目标提供重要技术保障。

参考文献

　　［1］王瑜，坚永鑫，胡鹏飞，等.多次热处理对超超临界锅炉用P92钢显微组织及硬度的影响［J］.铸造技术，2023，44（11）：997-1003.

　　［2］李*琳，刘林锡，李雅婷，等.单一MX型析出相强化马氏体耐热钢力学性能及蠕变行为［J］.金属学报，2022，58（9）：1199-1207.

　　［3］刘睿，邹勇，张忠文，等.超超临界机组用P92钢高温服役8000h后显微组织与韧性［J］.材料热处理学报，2014，35（9）：116-120.
