摘要：热镀锌电解碱洗被广泛应用于金属防腐，核心作用是清除钢带表面油污与杂质，为后续镀锌工序奠定清洁表面基础。若杂质未被有效清除，进入退火炉后易形成碳化物，进而导致镀层粘附性差、起泡、麻点等缺陷，直接影响热镀锌产品的质量与使用性能。文章聚焦热镀锌机组电解碱洗工艺，首先阐述了其工艺原理和工艺流程，同时针对清洗不彻底、碱雾污染、钢带氢脆等典型问题，提出相关解决措施。随后详细探讨了影响工艺效果的电解时间、电流密度、碱液温度与浓度、槽液清洁度与循环等关键因素，并提出参数精准控制、设备优化改进、组合工艺协同等策略，为优化生产工艺提供理论指导和实践参考。

　　关键词：热镀锌机组；电解碱洗工艺；工艺原理

　　热镀锌电解碱洗在建筑、电力、汽车等行业金属防腐工作中应用广泛。其作用是去除钢带表面油污、杂质，为后续镀锌工序提供清洁表面。若不能有效清除带钢表面的杂质，待其进入退火炉后，这些杂质可能成为碳化物，导致镀层出现粘附性差、起泡、麻点等问题，影响热镀锌产品质量及性能。

　　1热镀锌机组电解碱洗工艺剖析

　　1.1工艺原理

　　电解碱洗工艺是基于电化学原理，利用电解作用与碱液的化学作用，去除带钢表面油污、杂质，提升带钢活性、清洁度，为后续热镀锌工序提供均匀、洁净基底的工艺。通常情况下电解槽中的碱液由氢氧化钠（NaOH）、碳酸钠（Na2CO3）、磷酸钠（Na3PO4）等物质组成。这些物质在水溶液中发生电离，产生游离的氢氧根离子（OH-）。当带钢作为电极放入电解槽并通以直流电时，将发生电化学反应［1］。

　　当带钢作为阴极时，发生还原反应，水中的氢离子得到电子析出氢气。析出的氢气泡附着在带钢表面，受浮力作用，发生气浮效应，随着气泡上升、破裂，油污从带钢表面剥离。同时碱液中的OH-与油脂发生皂化反应，使非极性油脂以细小油滴的形式分散在碱液中，形成可溶于水的脂肪酸盐与甘油，提高油污去除效果。

　　当带钢作为阳极时，发生氧化反应，水中的OH-失去电子析出氧气，析出的氧气泡同样附着在带钢表面，通过浮力破坏顽固杂质与带钢表面的结合力，达到去除油污、杂质的效果。通常情况下氧化反应剥离效果弱于还原反应，多用于辅助清洁。

　　1.2工艺流程

　　1.2.1预清洗

　　带钢进入电解碱洗槽前，通常使用预冲洗装置初步冲洗带钢表面，去除灰尘、铁粉等松散杂质，降低表面油污浓度，为后续电解碱洗创造良好条件。预冲洗水多为常温或略高于常温的清水，冲洗压力、流量根据带钢运行速度、表面污染程度灵活调整。此时同步预热碱洗槽，目的是使电解碱洗液快速达到工艺温度，确保后续电解反应顺利进行。

　　1.2.2电解碱洗

　　将钢带浸入电解碱洗槽，接通电源，使钢带在电极板间通过。实际生产中以中间导电体法最为常见，即钢带不直接和电源相连，电源接在电极板上，入口部分的极板接阳极，出口部分的极板接阴极，电流从阳极经过碱洗液到达钢带，再从钢带经过碱洗液到达阴极。

　　1.2.3电解后冲洗

　　该环节主要采用多级逆流漂洗去除带钢表面残留的碱液与松动杂质。一般先使用工业水进行初步清洗，再用脱盐水进行最终清洗。冲洗水分为热水冲洗与冷水冲洗。热水能更好地去除残留碱液与皂化产物，冷水用于降低带钢温度，避免温度过高，影响冲洗效果或使带钢表面产生水渍等缺陷。

　　1.2.4后续处理

　　该环节使用烘干装置，通过热风干燥、蒸汽干燥、红外加热等方式烘干带钢，避免带钢进入下一道工序前发生二次锈蚀。待带钢表面达到干燥状态后，完成酸洗、漂洗、镀锌等工序。

　　1.3典型问题与解决方案

　　1.3.1清洗不彻底

　　该问题的主要原因包括碱液浓度过低，无法充分与油污发生反应；电解时间不足，油污未被完全剥离和去除；电流密度过小，电解产生的气泡量少，气浮效果差；碱液温度不够，反应速率慢等。

　　主要解决方案包括定期检测碱液浓度，根据检测结果及时补充碱液成分，将浓度调整至工艺规定范围；适当延长电解时间，确保带钢在电解槽内有足够的处理时间；提高电流密度，增加电解产生的气泡量，增强气浮效应；升高碱液温度，加快皂化反应与电解反应进行，但需注意温度不宜过高，以免造成能源浪费、设备腐蚀。

　　1.3.2碱雾污染

　　电解碱洗期间，随着氢气与氧气的析出，会带出大量碱雾，污染空气，影响周围生态环境以及操作人员身体健康。针对该问题可通过优化碱洗槽结构，设计封闭式碱洗槽减少碱雾逸出。同时在碱洗槽上方安装抽风装置，集中收集碱雾并结合碱液喷淋吸收塔完成净化，使排放气体符合环保要求。

　　1.3.3钢带氢脆

　　当钢带为阴极时，析出氢气会渗入钢带内部，使钢带产生氢脆现象，降低钢带的韧性、强度，影响产品质量。针对该问题可采取以下方式：其一工艺参数优化。通过合理控制电流密度、电解时间，避免钢带在阴极状态下停留时间过长，限制氢原子生成量。其二改进清洗模式。采用阴极－阳极交替清洗的方式，如阴极1分钟→阳极30秒，通过周期性切换电极状态，减少氢原子持续渗透机会。其三后处理去氢。电解碱洗后，对钢带进行低温退火处理，如200~250℃保温2~4小时，利用热激活效应促使氢原子扩散逸出［2］。

　　1.3.4碱液老化疲劳

　　随着清洗时间增加，碱液中的有效成分会逐渐减少，同时油脂、金属颗粒等杂质数量不断增多，影响碱液清洗效果。针对该问题可通过定期检测碱液浓度、成分，根据检测结果及时补充清洗剂，使碱液浓度恢复到合适范围。同时采用过滤、沉淀等方法去除碱液中的杂质，延长碱液使用寿命。

　　2影响电解碱洗工艺效果的关键因素

　　2.1电解时间

　　电解持续时间是直接影响电解碱洗工艺清洗效果的关键因素之一。通常情况下电解时间越长，带钢表面与电解液以及电极之间的接触时间就越充分，电化学反应进行得越彻底，清洗效果越好。然而过长的电解时间也会带来一些负面影响，如增加生产周期，降低生产效率；带钢过度腐蚀，影响生产质量。业内普遍将0.3~0.5s作为氢气泡发展标准停留时间。实际生产中为达到更好的清洁效果，氢气泡发展持续时间+氧气泡发展持续时间大多超过1.0s。据SEM观测数据显示，总气泡发展时间在1.0~1.5s时，带钢剥离效率提升显著，而大于1.5s则可能导致带钢表面产生微观凹陷。因此实际生产中应根据带钢具体情况，通过试验确定最佳电解时间，并在生产过程中动态调整，以实现清洗效果与生产效率的平衡。

　　2.2电流密度

　　电流密度是指单位面积电极上通过的电流，是影响电解反应剧烈程度、气泡产生数量与速率的关键因素。其计算公式如式（1）：

　　式中：J为电流密度，A/dm2；I为电流位A；Q为参与电化学反应的电荷总量，C；R为电极有效长度，dm；L为带钢宽度，dm。由式（1）可知，在一定范围内，增大电流密度，可有效提高清洗速度、剥离带钢表面油污、提高清洗效率。而超过限定范围，可能产生多种负面效果，包括槽电压过高、能耗与生产成本增加、带出大量碱雾污染空气。

　　2.3碱液温度与浓度

　　2.3.1碱液温度

　　以NaOH溶液与油脂发生皂化反应为例，升高碱液温度，一方面可加快分子运动速度，促进电解过程中离子迁移与电化学反应进行，提高碱液活性，加快皂化反应速率，使油脂更容易与碱液反应生成水溶性皂盐。另一方面适当提高温度还能降低碱液黏度，改善其流动性，使碱液在带钢表面实现均匀分布，更好地完成循环更新。以某钢厂实测数据，60℃时电解液中Na+与OH-的扩散速度约为1.2×10-9m2/s，80℃时升至2.1×10-9m2/s，20℃时5%NaOH溶液黏度为1.2mPa·s，80℃时降至0.8mPa·s，碱液在带钢表面的润湿角减小15。。

　　当温度过高，超过限值同样会产生多种不利影响，包括增加能源消耗与生产成本，加剧碱液对设备的腐蚀，缩短设备使用寿命等。此外对于某些特殊材质的带钢，如DP980带钢，80℃以上会使表面的Fe3+氧化膜增厚，影响后续镀锌结合力。通常情况下碱液温度宜控制在60~80℃［3］。

　　2.3.2碱液浓度

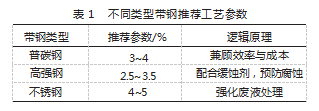

　　当碱液中含有足够的OH-离子时，才能与油脂发生充分的皂化反应，为电解反应发生提供良好的反应环境。因而提高氢碱液浓度，有利于增强清洗效果。但碱液浓度过高，也会变相增加原材料成本，造成脱脂剂浪费，同时使乳化液稳定性下降，严重时可能导致带钢表面过度腐蚀。业内一般使用浓度为2%~5%的NaOH溶液作为电解液。不同类型带钢推荐工艺参数如表1所示。

　　2.4槽液清洁度与循环

　　2.4.1槽液清洁度

　　当槽液中油量、铁粉等金属碎屑含量过高，会导致碱液发生大量多余的皂化反应，造成碱液浪费。当杂质过度累积，达到一定标准，会在电极表面沉积，影响电极导电性，降低电解效率，严重时可造成电极短路。

　　2.4.2槽液循环

　　良好的循环系统不仅能够及时带走带钢表面剥离的油污以及反应产物，避免其再次附着在带钢表面，辅助反应顺利完成，还能避免局部区域碱液浓度过低或温度过高/过低，提高清洗效率。反之，则降低气泡产生效率，削弱油污去除能力，影响清洗效果，导致带钢表面出现二次污染。

　　3电解碱洗工艺优化方向

　　3.1参数精准控制

　　相关人员可部署先进的传感器与自动化控制系统，实时监测电解碱洗过程中的电流密度、电解时间、碱液温度、浓度等关键参数。系统基于监测结果，自动调整工艺参数，完成精准控制，确保在不同生产条件下都能获得最佳清洗效果。同时还可减少人为因素干扰，避免操作失误，提高生产工艺稳定性、一致性。

　　3.1.1高精度传感网络部署

　　电流密度参数可通过部署高频电流传感器捕捉电流纹波，识别局部短路或电极钝化现象。如沿电解槽长度方向，每隔1m部署一个分布式霍尔效应传感器或罗氏线圈，实时采集带钢不同位置电流分布数据，监测电流密度是否处于正常区间。接触电阻异常会导致局部电流密度骤降，分析电流密度均匀性，偏差是否≤±10%，即可判断电极极板是否结垢，带钢与电极接触是否良好［4］。

　　电解时间参数方面可利用光电编码器或接近开关等设备，测量钢带在电解槽内的停留时间。光电编码器将钢带的运动轨迹转换为电信号，动态计算理论电解时间，如式（2），并通过编码器实时反馈带钢位置，修正因速度波动导致的实际电解时间偏差。

　　式中：L为带钢在电解槽内的有效浸泡长度，dm；v为运行速度，dm/s。

　　碱液温度监测可在电解槽内多点布置铂电阻温度计，重点监测进液口、出液口、带钢运行区域温度梯度；碱液浓度监测可使用在线电导率仪测量碱液电导率，结合相关公式完成碱液浓度的推导。以单一碱液体系NaOH碱液为例，其电导率与浓度的关系如式（3）：

　　k=λm·c（3）

　　式中：c为浓度，mol/L；λm为碱液摩尔电导率，与碱液种类、温度有关，S·m2·mol-1。

　　3.1.2智能算法与人机协同

　　监测数据通过智能算法转化为控制指令。相关人员可使用模糊逻辑控制（FLC）、模型预测控制（MPC）等算法替代传统PID控制算法，提升对复杂工况的适应性。FLC通过将操作人员的隐性知识转化为系统可执行的控制逻辑，可更好地预测模糊变量，如油污附着程度对工艺效果的影响；MPC基于历史数据与实时参数构建动态预测模型，提前5~10s预判带钢表面状态变化，实现前瞻性控制。

　　3.2设备优化改进

　　相关人员可通过优化电极、电解槽、循环系统、清洗装置，提高工艺效率与可靠性。如研发新型耐腐蚀电极材料，提高电极使用寿命、导电性；更换网状或多孔状电极，增加电极与带钢之间的接触面积，提高电解反应的均匀性；在电解槽的内部设置导流板、搅拌装置，减少死角，增强碱液循环、搅拌效果；更换高压扇形喷嘴、旋转喷嘴，提高冲洗压力、覆盖面，增强冲洗效果［5］。

　　3.3组合工艺协同

　　相关人员可将电解工艺与其他预处理工艺组合，弥补单一工艺不足，提高工艺效果。如构建电解碱洗+超声波清洗组合工艺体系，利用超声波的空化效应，降低扩散层厚度，促进OH-离子传输，去除微小油污与杂质，提升油污剥离效率。

　　4结论

　　综上所述，热镀锌机组电解碱洗工艺效果直接关系后续镀锌层质量与性能。实际生产中，相关人员应根据具体生产条件与产品要求，合理选择工艺参数，不断优化电解碱洗工艺，提升热镀锌产品整体质量，推动热镀锌行业更上一层楼。

参考文献

　　［1］张春青，王鲁.热镀锌机组碳化钨喷涂工艺辊表面涂层失效分析［J］.热喷涂技术，2020，12（3）：88-92.

　　［2］郑之旺，王敏莉.连退/热镀锌两用机组Ti-IF钢连退工艺研究［J］.钢铁钒钛，2014，35（4）：112-117.

　　［3］宋建新.连退机组改为连退/热镀锌两用生产线的工程实践分析［J］.工程技术研究，2022，7（14）：16-19.

　　［4］徐晓涵，宋乙峰，刘志桥，等.退火工艺对冷轧低碳热镀锌钢板组织均匀性的影响［J］.金属热处理，2020，45（12）：35-40.

　　［5］俞鸿毅，王劲，王学敏.基于冷轧工艺数据的热镀锌带钢机械性能统计建模与预测［J］.宝钢技术，2022（2）：41-45.
