摘要：文章旨在探究脉冲电源频率调控对铝合金阳极氧化膜防腐性能的影响规律及机理。通过采用不同脉冲频率（500~5000Hz）对铝合金进行阳极氧化处理，通过电化学测试评价氧化膜的腐蚀行为，利用扫描电镜与激光共聚焦显微镜表征膜层微观结构，运用灰色关联度分析建立结构-性能关系。文章研究结果显示，1000Hz频率下氧化膜自腐蚀电流密度降至0.8×10-8A/cm2，膜层阻抗达783kΩ·cm2，膜厚13.6μm，孔隙率19.97%。脉冲频率通过调控电流密度分布影响膜层生长动力学，1000Hz为最优参数，孔隙率与孔径分布是决定防腐性能的关键因素。
       关键词：脉冲阳极氧化；铝合金；防腐性能；微观形貌；关联度分析

　　铝合金因优异的强度重量比被广泛应用于航空航天与海洋工程领域，但其在腐蚀性环境中的耐久性不足限制了应用范围。阳极氧化是提高铝合金表面耐腐蚀性能的有效方法，传统直流氧化存在膜层均匀性差与局部过热等问题，脉冲电源技术通过间歇式电流输出，有效控制反应热累积，改善膜层质量，脉冲频率作为核心工艺参数，直接影响电场作用时间与离子传输过程，进而调控氧化膜的结构特征与防腐性能。深入研究脉冲电源频率对铝合金阳极氧化膜防腐性能的调控规律，对于优化工艺参数与提升膜层防护效果具有重要的理论意义与工程应用价值。

　　1试验材料与方法

　　1.1试验材料制备

　　试验选用6061铝合金作为基体材料，其化学成分为Si 0.63%、Fe 0.41%、Cu 0.25%、Mn 0.11%、Mg 1.07%、Cr 0.23%、Zn 0.14%与Ti 0.023%。采用线切割技术将铝合金加工成10mm×10mm×3mm的标准试样，确保表面平整度满足后续处理要求，样品预处理工序包括机械研磨与化学清洗两个阶段，机械研磨采用400#，1200#与2000#砂纸依次打磨至表面无明显划痕，随后用去离子水与无水乙醇分别超声清洗3min，以去除表面油污与研磨残留物［1］。化学预处理采用50g/L NaOH溶液在50℃条件下碱蚀1min，再用30%硝酸溶液在室温下酸洗1min，每步处理后均需去离子水超声清洗以确保表面洁净度。

　　1.2脉冲阳极氧化实验装置

　　脉冲阳极氧化系统由可编程脉冲电源，电解槽，冷却循环系统与控制单元组成，脉冲电源具备0~6V电压调节范围，0~20000Hz频率调节能力与0%~100%占空比调节功能，输出波形稳定性优于±1%，电解槽采用聚四氟乙烯材质，容积500mL，配置恒温控制装置维持溶液温度在25±1℃,电极配置采用三电极体系，工作电极为待处理铝合金样品，对电极选用高纯度不锈钢板，参比电极为饱和甘汞电极，电解液循环系统通过蠕动泵实现溶液的连续搅拌，流速控制在50mL/min，确保离子传输均匀性［2］。数据采集系统实时监测电流与电压以及温度变化，采样频率设定为1000Hz，为工艺参数优化提供精确的过程控制数据。

　　1.3氧化工艺参数设计

　　基于正交试验设计原理制定脉冲阳极氧化工艺参数方案。电解液采用硫酸-酒石酸复合体系，硫酸浓度45g/L，酒石酸浓度80g/L，pH值控制在1.2~1.5范围内，脉冲频率设定为关键变量，选取500Hz、1000Hz、3000Hz与5000Hz四个水平进行系统对比，占空比固定为70%，平均电流密度维持在25V恒定值，氧化时间设定为30min，阴阳极面积比控制在3:1以确保电流分布均匀性，温度控制系统将电解液温度稳定在25±1℃范围内，避免温度波动对膜层生长过程的干扰［3］。每组工艺参数重复3次平行试验，取平均值进行数据分析，确保实验结果的统计可靠性与重现性。

　　1.4防腐性能测试方法

　　采用电化学工作站进行氧化膜的腐蚀行为评价。测试体系为三电极配置，氧化后铝合金样品作为工作电极，铂片作为对电极，饱和甘汞电极作为参比电极，腐蚀介质选用3.5%NaCl溶液模拟海洋环境，溶液温度控制在25±1℃,动电位极化测试扫描范围为-1~0V（vs.SCE），扫描速率10mV/s，通过Tafel外推法计算自腐蚀电流密度，电化学阻抗谱测试频率范围0.01~105Hz，交流扰动幅值10mV，采用ZView软件进行等效电路拟合分析，开路电位监测时间设定为1小时以确保体系达到稳态平衡［4］。每个样品重复测试3次，计算平均值与标准偏差，评价氧化膜耐腐蚀性能的稳定性与一致性。

　　1.5微观结构表征

　　用扫描电子显微镜（LYRA 3 XMUFIB-SEM）对氧化膜表面形貌与截面结构做高分辨率观察。表面形貌观察采用二次电子成像模式，加速电压设置为15kV，工作距离设为10mm，放大倍数范围在1000~50000倍，截面形貌制备通过离子束切割技术获得平整断面，来观察膜层厚度分布与界面结合状态，激光共聚焦显微镜（OLS 4000）用于对膜层厚度做精确测量且测量精度达纳米级，Image J软件用于对孔隙结构参数做定量分析，包括对孔隙率与孔径分布以及孔径均匀度进行统计计算，能谱分析（EDS）检测膜层元素组成与分布特征，分析区域选择典型的表面与截面位置以确保数据代表性，所有显微分析在相同设备参数下进行以保证不同样品间对比准确性。

　　1.6统计学分析

　　采用灰色关联度分析方法来量化氧化膜微观结构参数与防腐性能之间的关联性，选取孔隙率，孔径均匀度，大孔径比例以及膜层厚度作为结构特征参数，把自腐蚀电流密度与膜层阻抗当作性能评价指标，数据预处理运用均值化方法以消除量纲差异，关联系数计算设定分辨系数ρ为0.5，当关联度λ大于0.6时认定结构参数与防腐性能存在显著相关性，通过方差分析评价不同脉冲频率间性能差异的显著性且显著性水平α为0.05，所有数据处理都使用SPSS软件来完成。

　　2结果与分析

　　2.1不同脉冲频率下的腐蚀行为特征

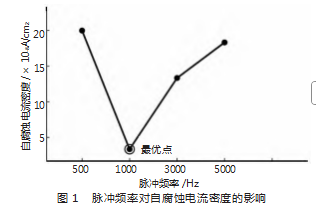

　　脉冲频率对铝合金阳极氧化膜的腐蚀行为产生显著影响，通过调控电流密度分布改变氧化膜微观结构特征。如图1所示，在500~5000Hz频率范围内，氧化膜自腐蚀电流密度随频率变化呈现先降低后升高的规律，当脉冲频率为1000Hz时，获得最低的自腐蚀电流密度0.8×10-8A/cm2，相比其他频率条件降低1~2个数量级，表明该频率下形成的氧化膜具有最优耐腐蚀性能，频率过低导致膜层生长不均匀，局部区域存在薄弱环节；频率过高则引起瞬时电流密度激增，造成膜层结构缺陷增多。

　　2.2氧化膜阻抗性能随频率的变化

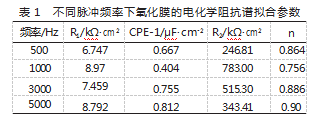

　　电化学阻抗谱测试结果表明脉冲频率显著影响氧化膜的阻抗特性。不同频率下的阻抗拟合参数情况如表1所示，其中膜层电阻R2能反映氧化膜抵抗腐蚀离子侵入的能力，在1000Hz频率下膜层电阻达到783kΩ·cm2，与500Hz相比提高了大约3.2倍，跟其他频率相比也表现出明显的优势，常相位角元件的n值在1000Hz时为0.756，最接近理想电容的特性，这表明膜层结构相对均匀且致密。

　　2.3膜层厚度与截面形貌分析

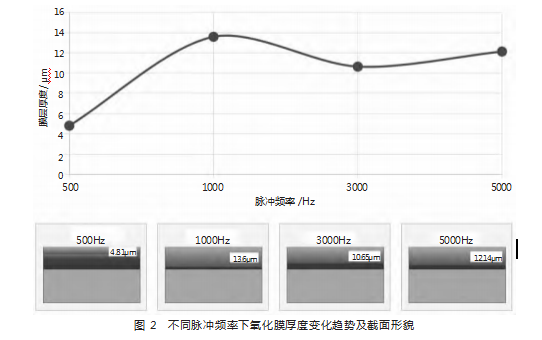

　　激光共聚焦显微镜测量结果显示膜层厚度随脉冲频率变化呈现规律性特征。如图2所示，膜层厚度在1000Hz频率下达到最大值13.6μm，500Hz，3000Hz与5000Hz频率下的膜层厚度分别为4.81μm、10.65μm与12.14μm，截面SEM观察表明1000Hz条件下形成的氧化膜结构致密均匀，膜层与基体界面结合良好，未发现明显的缺陷或分层现象，500Hz频率下膜层表面生长不均匀，局部区域存在膜层较薄的缺陷，而3000Hz与5000Hz频率下膜层表面出现微裂纹与孔洞，影响膜层的完整性与连续性。

　　2.4表面孔隙特征的定量统计

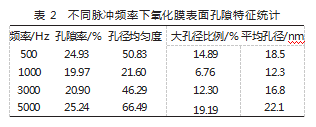

　　Image J软件定量分析结果表明脉冲频率对氧化膜表面孔隙结构产生显著调控效果。不同频率下的孔隙特征参数如表2所示，1000Hz频率时孔隙率为19.97%显著低于其他频率条件，孔径均匀度用孔径分布方差来进行表征，1000Hz时达到最佳值21.6表明孔径分布相对集中，大孔径比例也就是大于20nm的在1000Hz频率下仅为6.76%有效减少腐蚀离子优势传输通道，高频率条件下大孔径比例明显增加，5000Hz时达到19.19%导致膜层封闭性下降。

　　3试验讨论

　　3.1脉冲频率调控氧化膜微观结构的机理分析

　　脉冲频率会通过调控电场作用时间以及电流密度分布，从根本上对氧化膜的生长动力学过程产生影响，在脉冲阳极氧化过程里，电流密度的周期性变化会改变阳极界面处的电化学反应速率与离子传输行为，当脉冲频率达到1000Hz时，适宜的电场交替频率能够促进氧化反应均匀进行，可有效避免局部过热与电流集中现象，电流恢复效应在这个频率下能达到最佳状态，即在电流脉冲间歇期间，阻挡层厚度可得到充分调整，多孔层孔洞的形成与扩展过程会更加有序［5］。频率过低会导致电流作用时间过长，进而引起局部温升与膜层不均匀生长，频率过高则会使电场变化过于频繁，干扰正常的氧化膜形成机制，造成膜层结构缺陷增多，这种频率依赖性机理解释了1000Hz下获得最佳膜层质量的物理本质。

　　3.2微观结构参数与防腐性能的定量关系

　　灰色关联度分析揭示了氧化膜微观结构参数与防腐性能之间的内在关联规律，孔隙率与孔径均匀度与大孔径比例作为关键结构特征参数，其关联度系数均超过0.76，表明这些参数对防腐性能具有决定性影响，孔隙率直接控制着腐蚀介质向基体的渗透路径数量，1000Hz频率下的19.97%孔隙率为各频率条件中的最低值，有效减少了腐蚀通道，孔径均匀度反映了孔隙结构的规整程度，该参数在1000Hz时达到21.6的最优值，表明孔径分布集中且规律性强，大孔径比例则决定了腐蚀离子的优势传输路径，1000Hz条件下仅6.76%的大孔径比例显著降低了局部腐蚀风险。膜层厚度虽然影响整体防护效果，但其关联度系数相对较低，说明膜层的致密性与孔隙特征比单纯的厚度增加对防腐性能的贡献更为重要。

　　4结语

　　脉冲电源频率调控显著影响铝合金阳极氧化膜的防腐性能，1000Hz频率下形成的氧化膜具有最佳的耐腐蚀特性。电化学测试证实该频率下自腐蚀电流密度比其他频率降低1~2个数量级，膜层阻抗提高约3倍，微观表征揭示脉冲频率通过调控电流密度分布影响膜层生长动力学，适宜的频率促进致密均匀膜层形成，灰色关联度分析确定孔隙率与孔径均匀度以及大孔径比例是影响防腐性能的主导因素，关联度均超过0.76。该研究为脉冲阳极氧化工艺优化提供了理论依据与技术指导，对提升铝合金在恶劣环境中的服役可靠性具有重要意义。

参考文献

　　［1］张天刚，潘启越，张志强，等.铝合金表面阳极氧化膜激光清洗机制分析［J］.材料导报，2024，38（24）：212-221.

　　［2］夏鼎威，关蕾，李雨.脉冲频率对6系铝合金阳极氧化膜耐蚀耐磨性影响［J/OL］.中国表面工程，1-13［2025-10-16］.

　　［3］王蔚，李晓旭，刘伟军，等.光斑搭接率对激光清洗铝合金阳极氧化膜表面质量及耐磨性能的影响［J］.表面技术，2024，53（17）：112-125.

　　［4］吴恒壮，邢野，王金铎，等.关于脉冲硬质阳极氧化方法修复铝合金零件尺寸的研究［J］.航空维修与工程，2023（12）：50-53.

　　［5］王蔚，李相锦，刘伟军，等.激光清洗7075铝合金阳极氧化膜的工艺参数对表面质量的影响［J］.中国激光，2022，49（16）：189-203.
