摘要：伴随冶金行业对设备结构性能要求的升级，高强度钢凭借出色的强度重量比与焊接适应性，被广泛应用于冶金压力容器、轧机机架、炼钢转炉支撑等领域。高强钢焊接过程中易出现裂纹、未熔合等缺陷，直接影响冶金设备的运行安全。文章从冶金应用场景出发，系统分析高强度钢常见类别、焊缝缺陷类型及成因、缺陷特征及分析路径，为冶金设备焊缝质量控制提供参考。

　　关键词：高强度钢；冶金应用；焊缝缺陷；缺陷分析

　　在冶金生产过程中，炼钢设备、轧机结构及压力管道等均需承受高温、高压及交变载荷，传统钢材在承载能力与服役寿命方面难以满足需求，而高强度钢因其高屈服强度、良好韧性及焊接适应性，正逐渐成为冶金关键设备的核心用材。高强度钢焊接过程中，受冶金焊接工艺、热输入控制及焊材匹配等影响，易产生裂纹、夹渣等缺陷，若未及时识别，可能引发设备泄漏、结构失效等事故，深入分析高强钢焊缝缺陷特征及成因，对保障冶金设备安全运行具有重要意义。

　　1高强度钢冶金应用背景

　　1.1强度适中

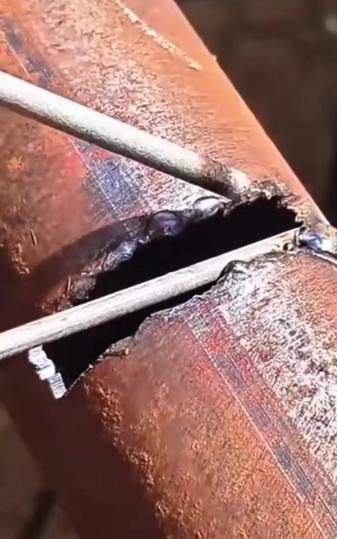

　　Q390是一种低合金高强度结构钢，其屈服强度≥390MPa，抗拉强度为490~650MPa，并具有良好的焊接性能和抗冲击性能，适用于冶金中压容器、输送管道等结构，其碳当量经合理优化，焊接时热影响区较易形成细小铁素体与网状贝氏体，裂纹敏感性低。在冶金管道焊接过程中，Q390可采用常温电弧焊进行作业，无需繁复的预热工艺，减少因热循环导致的组织脆化，满足管道长期输送高温介质的工况需求［1］。

　　1.2低温韧性优良

　　Q420是低合金高强度结构钢，其屈服强度≥420MPa，抗拉强度为520~680MPa，且-20℃冲击吸收能量表现优异，具有良好的抗疲劳性能和低温冲击韧性。其锰、铬等合金元素精准配比，避免焊缝在低温环境下韧脆转变温度过高，适用于冶金低温储液罐（如液氮、液氧储罐等）及低温输送管道。焊接时，热影响区形成多向分布的细小贝氏体组织，增强接头抗疲劳性能。

　　1.3超高强度减重优势

　　Q460凭借≥460MPa的屈服强度和550~720MPa的抗拉强度，成为冶金重载设备轻量化设计的核心材料。在重型轧机机架、炼钢转炉支撑柱等关键结构中，同等承载能力下，采用Q460可使构件截面尺寸减小15%~20%，使自重降低约18%，不仅降低了基础承重要求，还减少了设备运行时的振动惯性力。某1780mm热连轧机的牌坊机架采用Q460焊接结构，相比原Q345方案，重量减轻12t，装机功率降低5%，显著提升了轧机的动态响应速度。但Q460的焊接需突破高硬度马氏体控制难题，其焊接热输入必须严格限定在10~18kJ/cm，配合150~250℃预热和后热工艺，促使热影响区奥氏体充分分解为回火索氏体与少量贝氏体，避免马氏体生成。焊接材料选用低氢型药芯焊丝，并采用双人对称焊接法减少残余应力，某炼钢厂210t转炉的支撑柱采用Q460多层埋弧焊，焊后经整体退火处理，焊缝接头强度达580MPa，且在1000次满负荷炼钢循环中，未出现任何结构变形或裂纹，充分展现了其在重载冶金设备中的应用价值［2］。

　　2焊缝缺陷类型与成因

　　2.1裂纹

　　裂纹是冶金高强钢焊接中危害性最大的缺陷，按形成时机与机理可分为冷裂纹、热裂纹和再热裂纹，其对设备安全性的威胁呈指数级增长。冷裂纹具有潜伏性，多在焊后2~72小时内爆发，最危险的情况甚至发生在焊后一周。其形成原因是由三大要素构成：①热影响区（HAZ）因冷却速度过快形成的硬脆马氏体组织，②焊接过程中产生的200~300MPa残余拉应力，③扩散氢在晶界的聚集。在冶金管道焊接时，若采用未预热的CO2气体保护焊，Q460钢热影响区会因急冷而生成粗大的马氏体，此时若焊材烘焙不足，熔池吸收的氢原子会向晶界扩散，当氢浓度超过临界值，便会在应力集中处形成微裂纹，并沿马氏体板条边界快速扩展［3］。

　　热裂纹则产生于焊缝凝固末期，因低熔点共晶物在晶界聚集，在收缩应力作用下形成沿晶裂纹，多分布于焊缝中心或弧坑处，某冶金厂转炉支撑柱焊接时，因焊丝硅含量超标，导致焊缝金属中形成Fe-Si共晶，在收弧时出现长度约8mm的弧坑裂纹。

　　再热裂纹多见于多层焊的热影响区粗晶区，当焊接后进行消除应力热处理或长期在该温度区间服役时，晶界弱化的粗晶区会因残余应力释放而开裂，轧机机架Q420钢焊接后若热处理升温速度过快，会使热影响区奥氏体晶粒粗大，Mn、Cr等合金元素向晶界偏聚，形成低塑性区，最终引发贯穿性裂纹。

　　2.2气孔与夹渣

　　气孔的形成与气体逸出动力学密切相关，当熔池的冷却速度超过气体上浮速度时，便会形成圆形或椭圆形气孔。冶金焊接中，气孔诱因具有明确的工艺指向性：保护气体不纯是首要因素，如CO2-Ar混合气体中水分含量超过50ppm，会在电弧高温下分解为H2和O2，与熔池金属反应生成H2O和CO气泡；母材坡口若存在锈蚀或油污，焊接时会释放大量气体，形成密集针孔。

　　夹渣属于固体夹杂缺陷，按成分可分为硅酸盐型（MnO-SiO2）、氧化物型（FeO-Al2O3）和硫化物型（FeS），多层焊中层间清渣不彻底是主因，如轧机机架焊接时，若前道焊缝的熔渣未通过碳弧气刨清除，后续焊接时会因未完全熔化而滞留，形成长度可达20mm的条状夹渣。此外，焊接参数不当也会加剧夹渣：电弧电压过高会导致熔渣过稀，覆盖熔池表面阻碍上浮；电流过小则使熔池温度不足，熔渣与金属分离困难［4］。

　　2.3未熔合与咬边

　　未熔合是典型的面状缺陷，按位置可分为坡口未熔合、层间未熔合和根部未熔合，其本质是焊接热输入不足导致的冶金结合失效。在Q460钢压力容器环缝焊接中，若焊接电流低于180A或焊速超过30cm/min，电弧热量无法使坡口边缘达到熔化温度，会形成“冷隔”式未熔合，其界面呈直线状，两侧金属无扩散层。某低温储罐纵缝焊接时，因自动焊小车速度波动，在焊缝中段出现长度12mm的层间未熔合，UT检测显示反射信号尖锐，波幅达满屏80%。

　　咬边是焊缝边缘的沟槽状缺陷，深度超过0.5mm时便会显著降低疲劳强度，其成因与电弧力分布失衡直接相关：电流过大会增强电弧吹力，将熔池金属推向熔池后部，导致坡口边缘未被填充；焊枪角度偏差则使电弧热量集中于焊缝中心，边缘因热输入不足而形成凹陷。某轧机传动轴焊接时，因焊工手持焊枪角度偏斜，在焊缝两侧形成连续咬边，深度达1.2mm，经疲劳试验验证，其107次循环强度较无缺陷焊缝下降32%，成为设备运行中的潜在断裂源。

　　3焊缝缺陷特征分析

　　3.1裂纹特征

　　裂纹的宏微观特征具有明确的机理指向性，是缺陷溯源的关键依据，冷裂纹在宏观形态上呈现典型的“刚直性”，多为线性单条分布或树枝状分支，起始点常位于热影响区（HAZ）与焊缝的过渡带，或隐藏于焊缝根部未焊透区域。其断口呈亮灰色脆性断裂特征，无明显塑性变形痕迹，用肉眼可观察到细密的解理小面。微观层面，冷裂纹的拓展路径与组织密切相关。在Q390钢中，裂纹多沿马氏体板条边界穿行，晶界处可见氢气泡留下的显微空洞，能谱分析显示裂纹尖端氢含量达0.008%，证实为氢致开裂；而Q420钢的冷裂纹常伴随少量穿晶扩展，因贝氏体与铁素体的界面强度差异，形成“沿晶+穿晶”的混合形态［5］。

　　再热裂纹的宏观分布具有明显的区域集中性，90%以上位于热影响区粗晶区（CGHAZ），长度多为10~30mm，且与焊缝平行分布，某转炉支撑柱Q420钢的再热裂纹经金相分析，发现裂纹两侧50μm范围内的晶粒尺寸达80~100μm，晶界处Mn、Cr元素富集，形成明显的弱化带，这与580℃热处理时的元素扩散行为直接相关。

　　3.2气孔与夹渣特征

　　气孔的形态与形成机制呈现强关联性，可通过外观快速判断成因。保护气体不纯导致的气孔多为圆形，直径1~3mm，内壁光滑无氧化色，且沿焊缝长度方向均匀分布。某冶金管道CO2气体保护焊的气孔经扫描电镜（SEM）观察，内壁能谱显示含O元素（2.1%）和H元素（0.5%），证实为H2O分解产物。而母材油污引发的气孔则呈不规则椭圆形，直径0.5~1mm，密集分布于坡口边缘，内壁常附着碳化物颗粒（C含量达4.3%），这是油污燃烧后的残留产物。

　　夹渣的形态多样性源于其来源差异。层间清渣不彻底产生的夹渣多为条状，长度5~10mm，与焊道方向平行，成分以MnO-SiO2为主（占比70%~80%）。电弧摆动不当形成的夹渣则呈块状或三角形，尺寸约2~5mm，多分布于焊缝中心或坡口钝边处，其成分中Fe含量较高，因熔渣未完全与金属分离所致。

　　3.3未熔合与咬边特征

　　未熔合的界面特征具有鲜明的“分离性”，宏观上可见焊缝金属与母材（或前道焊道）之间存在平直的缝隙，缝隙宽度0.1~0.5mm，内表面覆盖氧化膜（呈暗灰色），这是未发生冶金结合的直接证据。在压力容器环缝中，坡口未熔合沿圆周方向连续分布，长度可达50~100mm，用超声检测（2MHz探头）可获得清晰的反射信号，波幅稳定且前沿陡峭，某液氮储罐Q420钢环缝的未熔合信号显示，其反射波幅比基准波高6dB，表明界面反射强烈。

　　咬边的几何特征具有明确的工艺关联性。电流过大会导致的咬边呈“V”形沟槽，深度1~2mm，宽度2~4mm，分布于焊缝两侧且不对称（靠近电源正极侧更深）；而焊枪角度偏差引发的咬边则呈“U”形，深度0.5~1mm，沿焊缝边缘连续分布，两侧对称。未熔合与咬边的共同危害是破坏焊缝的截面连续性，在交变载荷下成为裂纹源，其风险等级随缺陷深度增加呈指数级上升。

　　4缺陷分析技术路径

　　4.1宏观检测

　　宏观检测是缺陷分析的第一道防线，通过直观观察与物理渗透原理，实现表面及近表面缺陷的快速识别。

　　目视检测（VT）需结合特定光源和测量工具，重点检查焊缝外观形态。冷裂纹的宏观识别可通过观察焊趾处的线性凹陷，或用10倍放大镜发现分支状裂纹的起始点；咬边则需测量沟槽深度和长度，当深度超过0.8mm或连续长度达50mm时，判定为超标缺陷。

　　渗透检测（PT）是表面细微缺陷的“显影剂”，尤其适用于裂纹、针孔等开口性缺陷，操作时需经过预清洗、渗透、清洗、显像四个步骤。在紫外灯照射下，缺陷处会呈现明亮的荧光线条。针对高强度钢焊缝，荧光渗透剂的灵敏度需达到≤0.5mm裂纹的检出能力，某转炉支撑柱Q460钢焊缝经PT检测，发现了肉眼不可见的0.3mm长弧坑裂纹，其荧光痕迹呈“星状”分布，提示裂纹存在分支。宏观检测的优势在于效率高，能为后续检测划定重点区域，是冶金设备在线检修的首选方法。

　　4.2微观分析

　　微观分析通过材料表征技术揭示缺陷的内在成因，是缺陷机理研究的核心手段。金相分析需制备横截面试样，经打磨、抛光后用4%硝酸酒精腐蚀，在光学显微镜下观察组织与缺陷的关联性：冷裂纹试样的热影响区可见针状马氏体，裂纹沿马氏体板条边界扩展，且与铁素体区域形成明显分界；再热裂纹的金相特征则是粗晶区内的晶界断裂，裂纹两侧存在Mn、Cr元素偏聚的低塑性带（通过能谱面扫描证实）。

　　扫描电镜（SEM）分析可实现缺陷微观形貌的高分辨率观察。冷裂纹断口在SEM下呈现解理断裂特征，可见“河流花样”和解理台阶，晶界处分布着氢气泡留下的显微空洞；夹渣与金属界面的SEM图像显示，存在厚度2~5μm的氧化层，证实为层间清渣不彻底导致的冶金结合失效。

　　4.3无损检测

　　无损检测是宏观与微观分析的桥梁，可实现内部缺陷的非破坏性识别。超声检测（UT）采用脉冲反射法，对不同缺陷呈现特征信号。裂纹的超声回波具有“尖锐性”，线性裂纹的A扫波形为单峰，波幅高且前沿陡峭。某压力容器Q460钢焊缝的内部裂纹显示，其回波波幅比基准波高8dB，定位误差≤1mm；未熔合的回波则呈“平板反射”特征，波形稳定且多次反射清晰，通过B扫成像可观察到与坡口平行的连续缺陷带。

　　射线检测适用于体积型缺陷的识别，气孔在底片上呈现黑色圆形斑点，密集气孔则形成“蜂窝状”影像。某煤气管道Q390钢焊缝的RT底片显示，链状气孔的黑度差达2.0，超过标准允许值；夹渣则表现为不规则的黑色块状阴影，边界模糊且伴随“尾巴”。

　　对于复杂结构焊缝，可采用TOFD（衍射时差法）技术，通过缺陷上下端的衍射波时差计算高度。某轧机传动轴焊缝的未熔合经TOFD检测，精准测得深度2.3mm，与解剖结果偏差仅0.1mm。

　　5结论

　　综上所述，冶金行业中高强度钢的应用对焊缝质量提出严苛要求，裂纹、气孔、未熔合等缺陷直接威胁设备安全。通过分析缺陷类型、成因及宏微观特征，结合宏观检测、微观分析及无损检测技术，可精准识别缺陷并追溯成因。优化焊接工艺（如控制热输入、选用低氢焊材）与强化缺陷分析，能显著提升高强钢焊缝质量，保障冶金设备的长期稳定运行。

参考文献

　　［1］龙盛蓉，于润桥，马娟.PE管对接焊缝超声波检测信号特征量提取与分析［J］.无损检测，2009，31（6）：442-444.

　　［2］曹刚，朱思民.焊缝超声波检测回波信号分析［J］.无损检测，2004（10）：533-536.

　　［3］杜秀丽，沈毅，王艳.基于时频判别特征的焊缝超声检测缺陷分类［J］.焊接学报，2008（2）：89-92+117.

　　［4］陈振华，谢长鸿，郭文光，等.不锈钢焊缝缺陷的超声相控阵扫描图像特征分析［J］.失效分析与预防，2014，9（3）：146-150.

　　［5］梁国安，姚叶子，郑凯，等.基于超声相控阵的角焊缝缺陷信号重构方法研究［J］.计算机测量与控制，2022，30（3）：222-228.
