摘要：金属材料盐雾试验作为一种重要的环境试验方法，能模拟特定腐蚀环境，快速评估金属材料的耐腐蚀性能，不仅为产品设计选材提供依据，还对质量控制和防腐措施制定意义重大，但盐雾试验中腐蚀受力受多种因素影响。文章聚焦金属材料盐雾试验，首先分析了盐雾试验的定义、原理、分类及所需设备，然后深入探讨了盐雾试验中腐蚀受力的影响因素，以及盐雾溶液特性，涵盖材料准备、溶液浓度配置与校准以及pH值调整。通过文章的研究分析，以期提高金属材料盐雾试验的精准度与可靠性，为行业发展提供新思路。

　　关键词：金属材料；盐雾试验；腐蚀速率

　　1金属材料盐雾试验概述

　　金属材料盐雾试验是一种利用盐雾试验设备创造人工模拟腐蚀环境，以考核基础材料或产品耐腐蚀性能的环境试验，其主要通过模拟海洋或含盐潮湿环境来加速材料腐蚀，从而在较短时间内评估金属材料在特定环境下的耐腐蚀性能，进而为产品设计选材、质量控制及防腐措施制定提供重要依据。

　　盐雾试验基于化学腐蚀中的电化学反应，当金属材料暴露在含有氯化钠等成分的盐雾环境中时，盐雾中的氯离子会穿透金属表面的氧化膜或保护层，与基体发生化学反应并最终形成可溶性的金属氯化物，而若金属表面存在电位差，则会形成微电池以加速金属腐蚀过程。通过检测材料外观、内部组织结构的变化，可判断材料的腐蚀情况。

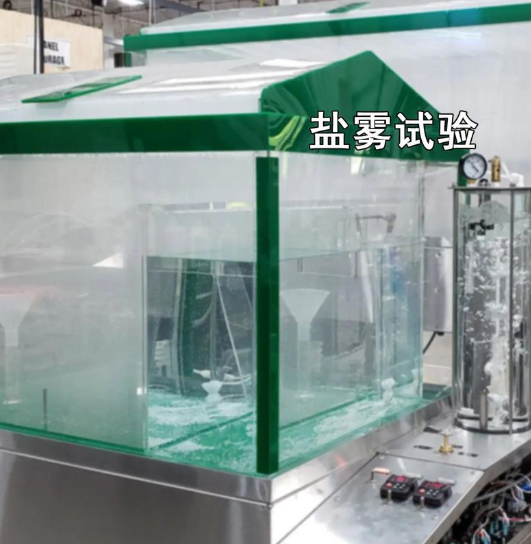

　　盐雾试验分为不同等级，包括中性盐雾试验、醋酸盐雾试验、铜加速醋酸盐雾试验、交变盐雾试验等，不同试验方法对应的条件存在差异，对不同产品也有不同的检验标准。盐雾试验通常需要的试验箱由箱体、喷雾系统、加热系统、控制系统构成，箱体材料须具备耐腐蚀特性，通常为PVC塑料或玻璃钢，以确保在盐雾环境下长期使用而不被腐蚀；此外，还包括去离子水制备设备、电子天平、pH计等一系列辅助设备[1]。

　　2腐蚀受力影响因素分析

　　2.1环境参数对腐蚀过程的作用机理与协同效应

　　环境参数作为盐雾试验中调控金属材料腐蚀动力学过程的核心外部条件，其温度、湿度的设定精度与动态协同性，直接决定了金属表面腐蚀电化学反应的热力学可行性与反应速率，而通风系统的运行则通过调控箱内物质传输与能量交换，进一步影响腐蚀环境的稳定性，三者共同构成了腐蚀过程的外部热力学场，其相互作用机制需从腐蚀电化学理论与环境热力学视角展开深度剖析[2]。

　　2.1.1温度设定的热力学依据与腐蚀动力学关联

　　盐雾试验中温度参数的设定并非基于经验性操作标准，而是源于对金属-电解质界面电化学反应热力学与动力学规律的精准匹配，不同试验类型（中性盐雾、醋酸盐雾、铜加速醋酸盐雾）的温度区间差异，本质上是对特定腐蚀环境下反应活化能的调控。

　　中性盐雾试验设定35±2℃区间，是因该温度接近全球海洋大气平均温度（30~35℃),能模拟自然海洋环境中金属表面电解质膜（盐溶液膜）的稳定存在状态，此时盐溶液的蒸气压与金属表面吸附能处于平衡状态，可避免因温度过低导致的电解质膜凝固或过高导致的膜过度蒸发。

　　而醋酸盐雾与铜加速醋酸盐雾试验设定50±2℃区间，则是由于醋酸的存在降低了溶液pH值，使金属表面氧化膜（如铝合金表面的氧化铝膜）更易发生溶解，高温环境可进一步降低腐蚀反应的活化能，根据Arrhenius方程，温度每升高10℃,腐蚀反应速率约提升1.5~2倍，此温度区间能在缩短试验周期的同时，保证*蚀机理与酸性工业大气环境下的自然腐蚀一致。

　　从腐蚀动力学角度看，温度通过影响盐溶液的离子迁移速率、金属表面电荷转移电阻以及腐蚀产物的溶解-沉积平衡，改变腐蚀电流密度：当温度在设定区间内波动时，离子迁移速率的变化会直接影响电极表面双电层的厚度，进而改变阳极溶解与阴极还原反应的速率比，例如温度升高导致氯离子迁移速率加快，会加速金属表面钝化膜的局部破坏，引发点蚀等局部腐蚀；而温度过低则会使阴极反应的过电位升高，抑制整体腐蚀速率，因此温度设定的精准性是确保腐蚀数据具有可比性与科学性的前提，其波动范围(±2℃)的限定，是基于大量试验数据得出的阈值——当波动超过该范围时，腐蚀速率的变异系数会超过10%，导致试验结果失去统计学意义。

　　2.1.2湿度设定的电化学意义与环境协同机制

　　盐雾试验箱内相对湿度需维持在95%以上，这一参数设定的核心依据是金属腐蚀的电化学本质——金属的电化学腐蚀需在电解质（盐溶液）与金属表面持续接触的条件下发生，而高湿度环境是确保金属表面形成稳定电解质膜且不发生干燥的关键。

　　当相对湿度低于95%时，金属表面的盐溶液膜会因蒸发速率大于凝结速率而逐渐变薄，甚至出现局部干燥区域，导致腐蚀反应因电解质缺失而中断，同时膜的浓缩会使盐溶液浓度升高，改变电解质的活度系数，进而影响电极反应的能斯特电位，例如，NaCl浓度从5%升高至10%时，溶液的活度系数会从0.78降至0.65，导致金属的腐蚀电位负移约50mV，加速阳极溶解。而相对湿度高于95%时，空气中的水汽能持续在金属表面凝结，补充蒸发损失的电解质，使膜厚度维持在10~100μm的范围内，这一厚度区间既能保证离子的有效迁移，又能防止膜过厚引发的氧扩散受限。

　　湿度的调控并非独立过程，而是与温度形成紧密的协同效应：根据克劳修斯-克拉佩龙方程，温度升高会使空气的饱和水汽压显著增大，例如，35℃时空气的饱和水汽压为5.628kPa，而50℃时增至12.344kPa，若温度升高但湿度未同步调整，会导致空气中实际水汽含量与饱和水汽含量的比值下降，进而引发电解质膜的浓缩与干燥。反之，若温度降低但湿度过高，则可能导致水汽在试验箱内壁凝结，造成局部盐溶液积聚，改变金属试样表面的电解质分布，形成浓度差电池，引发局部腐蚀。

　　2.1.3通风系统的物质传输机制与腐蚀环境调控

　　通风系统作为盐雾试验箱内物质与能量交换的核心组件，其运行参数（风速、通风时间）通过调控箱内的流体动力学场与物质浓度场，间接影响金属的腐蚀过程，其作用机理需从流体力学与传质理论展开分析：适当的通风能将箱内因腐蚀反应产生的气体（如氢气、二氧化碳）与过量的水汽排出，避免气体积累导致盐溶液pH值变化，例如，金属在酸性盐雾中腐蚀会产生氢气，若通风不足，氢气会在金属表面吸附，阻碍阴极还原反应，导致腐蚀速率降低。而空气中的二氧化碳会通过扩散作用进入盐溶液，与水反应生成碳酸，使溶液pH值降低（通常每24h降低0.2~0.3），若通风不足，pH值的过度下降会加速金属氧化膜的溶解，引发均匀腐蚀速率的异常升高。

　　通风量的大小需与盐雾生成速率、箱内体积相匹配，从流体力学模拟结果来看，当风速设定为0.5~1.0m/s时，箱内的流场分布均匀，盐雾颗粒能在10~15s内扩散至整个箱体空间，避免局部盐雾浓度过低导致的腐蚀速率差异；若风速超过1.0m/s，会产生“气流剪切效应”，导致金属表面的电解质膜被气流冲刷，膜厚度从10~100μm降至5~50μm，同时盐雾颗粒在气流作用下会撞击金属表面，加速腐蚀产物的剥离，使新鲜金属表面持续暴露，导致腐蚀速率升高20%~30%；若风速低于0.5m/s，箱内会形成“死区”，该区域内的盐雾浓度会因扩散不足而低于设定值，同时温度梯度会增大（可达3~5℃),形成“热斑”，热斑区域的盐溶液蒸发速率加快，浓度升高，引发局部点蚀的萌生与扩展[3]。

　　2.2盐雾溶液特性的电化学本质与腐蚀调控机制

　　盐雾溶液作为金属腐蚀的电解质介质，其成分、浓度、pH值通过改变金属-电解质界面的电化学特性（如电极电位、双电层结构、反应动力学参数），直接决定腐蚀过程的热力学趋势与动力学速率，需从分子层面剖析其对腐蚀机制的影响。

　　2.2.1溶液成分的选择依据与腐蚀活性关联

　　盐雾溶液成分的确定并非基于经验性配比，而是源于对目标腐蚀环境的模拟与腐蚀机理的匹配，其核心成分（氯化钠）与添加剂（醋酸、氯化铜）的选择需满足“环境等效性”与“机理一致性”原则：氯化钠作为主要电解质，其选择依据是海洋大气、沿海工业环境中盐雾的主要成分即为NaCl（质量分数约占盐雾总质量的90%以上），模拟该成分可确保试验中金属的腐蚀机理（如氯离子引发的钝化膜破坏、点蚀萌生）与自然环境一致。

　　而氯化钠的纯度要求则是为了避免杂质离子对腐蚀过程的干扰——例如杂质中的钙离子、镁离子与溶液中的氢氧根反应生成沉淀，这些沉淀会在金属表面形成致密的沉积层，阻碍氯离子的迁移与电极反应的进行，导致腐蚀速率偏低。而3价铁离子和铜离子等重金属离子会作为阴极去极化剂，加速金属的阳极溶解，例如，铜离子在金属表面发生还原反应，其标准电极电位（0.34Vvs SHE）高于多数金属（如Al的-1.66Vvs SHE），会形成电偶腐蚀，使腐蚀速率升高30%~50%，因此分析纯氯化钠的使用是确保腐蚀数据重复性的关键，其杂质含量需通过原子吸收光谱（AAS）或电感耦合等离子体质谱（ICP-MS）进行验证，确保关键干扰离子的浓度低于0.1mg/L。

　　2.2.2溶液浓度配置的计量学原理与腐蚀动力学影响

　　盐雾溶液浓度的精准配置是确保腐蚀过程可控性的前提，其操作过程需遵循计量学中的“不确定度控制”原则，从试剂称量、溶解、定容到浓度校准，每一步骤的误差控制都直接影响溶液的实际浓度，进而通过电解质活度的变化影响腐蚀动力学参数：浓度计算环节采用“质量=浓度×体积×摩尔质量”的公式，其本质是基于物质的量守恒原理，确保溶液中NaCl的物质的量与目标浓度一致，但需注意该公式的适用前提是溶液体积的可加性，而实际操作中NaCl溶解会导致溶液体积收缩（5%NaCl溶液的体积收缩率约0.2%~0.3%），因此需在定容时考虑体积收缩的影响，例如，配制1000mL 5%NaCl溶液时，需先加入997~998mL去离子水，溶解NaCl后再定容至1000mL，以消除体积收缩导致的浓度偏差。

　　试剂称量环节使用万分之一天平（精度0.1mg），其精度选择依据是浓度允许误差(±0.1%）：5%NaCl溶液的密度约为1.03g/cm3，1000mL溶液中NaCl的质量约为51.5g，若天平精度为1mg，称量误差为±1mg，相对误差仅为±0.0019%，远低于允许误差，可确保称量过程的不确定度低于0.05%；而微量添加剂（如氯化铜，浓度通常为0.26g/L）的称量则需使用十万分之一天平（精度0.01mg），以避免因称量误差导致添加剂浓度偏差超过1%，进而影响腐蚀速率的稳定性。

　　溶解过程中水温的控制（20~25℃)是为了避免温度对NaCl溶解度的影响，NaCl的溶解度随温度变化较小（20℃时为36.0g/100mL，25℃时为36.2g/100mL），但高温会导致添加剂的分解（如醋酸在60℃以上会发生部分分解），而低温会使溶解速率减慢，形成未溶解的固体颗粒，这些颗粒会在金属表面沉积，改变局部电极反应条件，因此水温需控制在室温范围内，并通过搅拌（转速300-500r/min）加速溶解，确保溶液均匀性。

　　浓度校准环节采用硝酸银滴定法，其原理是基于银离子与氯离子的定量反应（Ag++Cl-→AgCl↓),通过消耗的“硝酸银”标准溶液体积，计算氯离子浓度，进而确定NaCl浓度；校准过程中需进行空白试验（以去离子水代替试样），消除滴定剂中的杂质与指示剂（铬酸钾）对结果的影响，同时进行平行测定（3次），确保测定结果的相对偏差低于0.1%；若浓度偏差超过±0.1%，需通过“质量守恒法”调整——例如浓度偏高0.2%时，根据“当前质量×当前浓度=（当前质量+添加水量）×目标浓度”的公式计算需添加的去离子水量，避免盲目调整导致浓度波动。

　　3未来展望

　　金属材料盐雾试验作为评估材料耐腐蚀性能的关键手段，随着材料科学与检测技术的进步，未来将朝着多维度创新方向突破，为工业领域材料选型与防腐设计提供更高效、精准的支撑。

　　在智能化调控方面，当前试验中温度、湿度等参数的人工校准易存在误差，未来可融合物联网与人工智能技术，构建实时监测与动态反馈系统。通过嵌入式传感器实时捕捉腐蚀电流密度、盐雾溶液浓度等关键数据，AI算法可根据数据变化自动调整通风速率、加热功率等参数，不仅减少人工干预，还能实现试验数据的云端存储与智能分析，大幅提升试验结果的稳定性与可信度。

　　精准化模拟将成为重要发展方向。现有试验多聚焦单一海洋或酸性环境，难以完全匹配实际服役场景。未来可开发多因素协同模拟平台，将气压、微量工业污染物等变量纳入试验体系，同时优化盐雾颗粒的粒径与空间分布控制，使模拟环境更贴近新能源汽车、深海装备等领域的复杂工况，满足特种材料的检验需求。

　　绿色化转型是行业可持续发展的必然趋势。针对当前试验箱材料及盐雾溶液的资源消耗与污染问题，未来将研发可回收的耐腐蚀箱体材料，如改性环保树脂，替代传统PVC与玻璃钢；同时构建盐雾溶液循环系统，通过膜分离技术实现氯化钠的提纯复用，降低化学废弃物排放，在保证试验机理一致性的前提下，减少资源消耗。

　　此外，机理研究与预测模型的深化将提升试验的前瞻性。借助原位透射电镜等先进设备，可在分子层面揭示氯离子与金属钝化膜的交互作用机制；结合大数据技术构建腐蚀速率预测模型，能提前预判材料在不同服役周期的耐腐蚀性能，为产品全生命周期的防腐方案制定提供科学依据，推动金属材料在极端环境下的可靠应用。

　　4结束语

　　综上所述，通过对金属材料盐雾试验腐蚀受力影响因素的全面分析可知，环境参数和盐雾溶液特性对试验结果有着关键影响。在温度与湿度的协同作用方面，精细设定、动态监测及合理通风控制必不可少；盐雾溶液特性中，材料准备、浓度精准配置与校准以及pH值稳定调整都关乎试验成败。未来，需进一步优化这些影响因素的控制，以提升盐雾试验的科学性和有效性，为金属材料应用提供更精准的参考。

参考文献

　　［1］黄计成.防腐涂层耐盐雾腐蚀性能试验检测中的问题及对策研究［J］.科技创新与应用，2024，14（14）：141-144.

　　［2］宫元，刘国寿，高阳承，等.盐雾腐蚀对W1型弹条疲劳性能影响的试验研究［J］.工业安全与环保，2024，50（9）：57-61.

　　［3］林白银，曾海燕，张鹏.电化学循环伏安法在防锈油性能研究中的应用［J］.材料保护，2023，56（5）：191-195.
