摘要：研究围绕智能家居控制系统展开,以STM51单片机为核心控制器,设计了一套低成本、易扩展的家庭自动化解决方案。针对当前智能家居系统存在的成本高、系统复杂、通信不稳定等问题,提出了一种基于嵌入式架构的多功能控制方案,涵盖照明、安全、环境监测等模块。系统采用模块化设计思路,硬件上整合传感器与执行设备,软件上构建主循环与中断协同的控制逻辑。通过传感器数据采集与处理、控制策略判断、通信协议解析等核心程序设计,系统实现了稳定的设备联动与环境自适应响应。

　　关键词：STM51；智能家居；控制系统

　　0引言

　　随着信息技术的迅猛发展,智能家居作为自动化技术应用的重要组成部分,正逐步改变传统居住方式,提高家庭生活的舒适性与安全性。嵌入式系统凭借体积小、功耗低、集成度高等优势,成为智能家居控制核心平台的理想选择。STM51单片机以其成熟的架构、稳定的性能和较低的成本,在中小型控制系统中具有广泛应用前景。

　　1研究背景与意义

　　近年来,随着自动化技术、人工智能与通信技术的不断发展,智能家居逐渐成为提升人们生活质量的重要手段,在便捷性、安全性、能源管理等方面展现出广阔的应用前景。智能家居系统通过传感器、控制终端、执行设备以及远程通信网络的协同工作,实现对家庭内部环境的感知、判断与自动控制,极大地改变了传统家庭的管理方式,成为智慧城市建设中的重要组成部分。智能家居不仅面向高端住宅市场,也逐步渗透至普通家庭,呈现出快速普及和产业化发展的趋势。嵌入式系统作为智能家居的控制核心,其集成度高、反应速度快、可靠性强的特点使其被广泛应用于家庭自动化控制中[1]。通过嵌入式控制器,系统能够实时采集环境参数,完成决策计算,并驱动执行模块完成任务,从而实现智能照明、环境监测、安全防护、设备联动等功能。嵌入式平台的选型直接影响整个智能家居系统的稳定性、成本控制与功能扩展能力,因而在智能控制系统设计中具有极其关键的地位。在众多嵌入式平台中,STM51单片机以其结构简单、资源稳定、开发环境成熟、价格低廉等优点受到中小型智能系统设计者的广泛关注。STM51具备基本的I/O接口、定时器、中断控制、串口通信等功能模块,足以满足家庭环境中温湿度采集、电器控制、通信交互等基础需求。同时,STM51的开发门槛相对较低,适用于教学实验、产品原型开发与中低成本项目落地,在资源受限场景中具有现实应用价值[2]。

　　2系统总体设计

　　2.1系统结构框架

　　控制核心部分选用STM51系列单片机作为中央处理单元,承担传感器数据采集、控制逻辑判断、信号处理及命令下发等关键任务。该芯片具备丰富的I/O接口、中断管理、电源管理和通信功能,适用于中小规模的智能控制任务。在系统中,STM51与其他外设通过GPIO、串口等方式进行通信和数据交互,实现系统的逻辑中枢作用。

　　传感器模块主要负责环境参数的实时监测,包括温湿度、光照强度及烟雾浓度等关键指标。温湿度传感器选用DHT11模块,具有体积小、功耗低、数据输出稳定等特点,可定期向控制器传送温度与湿度信息。光敏传感器用于感知室内外光照强度,为照明系统提供自动调节依据。烟雾传感器采用MQ系列元件,用于火灾早期的烟雾识别,提升家庭安全系数[3]。以上传感器通过模拟或数字信号方式与STM51连接,完成环境数据的实时采集任务。执行模块主要包括继电器驱动电路、蜂鸣器、LED灯、电动风扇等控制设备。继电器模块用于控制家庭常用电器的通断,满足远程控制与自动响应的功能需求。蜂鸣器用于报警提示,当系统检测到异常（如烟雾超标或非法入侵）,可发出声响警报。LED照明灯可根据环境光强自动开启或关闭。风扇设备则根据温湿度情况实现智能调节,保障室内环境的舒适性与节能性。执行模块接收STM51下发的控制指令,并通过电路驱动逻辑完成对应动作。

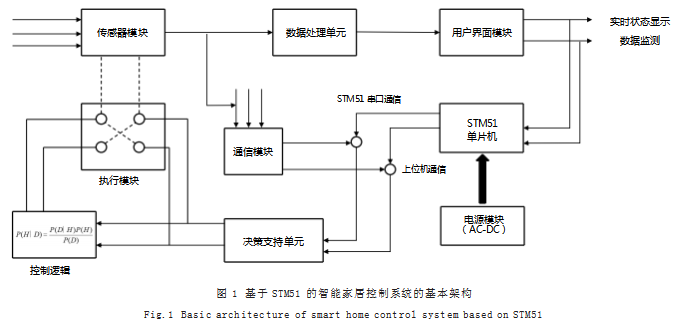

　　本系统采用蓝牙通信方式,通过HC-05模块与手机App或上位机实现数据交换。用户可通过移动设备对系统状态进行实时查看,并远程发送控制指令。STM51通过串口与通信模块连接,接收外部命令并反馈系统运行信息。蓝牙模块具有功耗低、成本低、操作简便等优势,适用于近距离家庭无线通信场景。电源模块为系统各部分提供稳定的直流供电,采用AC-DC模块与稳压芯片组合供电方案,保障控制核心及外设的稳定运行。系统内部采用多路电源分配结构,区分控制逻辑电源与执行设备电源,有效降低电磁干扰与系统故障率[4]。基于STM51的智能家居控制系统的基本架构如图1所示。

　　2.2控制逻辑与通信方式

　　控制逻辑设计采用多任务分层控制思想,各功能子模块独立运行,通过主循环协调调度。系统主程序持续监测各传感器状态,并根据预设逻辑条件执行控制任务。照明控制逻辑以光敏电阻反馈值为依据,当环境光强低于设定阈值时自动开启LED照明灯,反之关闭照明设备。环境调节控制以温湿度值为判断依据,当室温高于限定范围时自动开启风扇,保障室内舒适性。安防模块则以烟雾传感器和门磁信号为输入条件,一旦检测到异常数据,立即触发蜂鸣器报警并通过通信模块发送告警信息。各控制流程运行在主循环中,并结合定时中断机制实现周期性采样和快速响应,有效提升系统运行效率。

　　系统采用串口通信作为底层数据传输机制,搭配蓝牙模块作为无线通信媒介,实现本地无线交互与远程控制功能。STM51单片机内置标准串口通信接口,具备稳定的数据收发能力,便于与蓝牙模块进行数据交换。通过串口通信协议实现指令解析、状态上报及外部控制命令接收,确保数据传输过程的准确性与实时性。蓝牙模块选用HC-05,具备稳定性强、功耗低、接口简单等优势,适用于家庭局部控制场景。用户可通过手机蓝牙与系统进行连接,在专用控制界面中完成对各家居设备的实时操作和参数设定。蓝牙通信采用标准串口协议格式进行数据封装与传输,指令格式包括设备地址、命令类型、参数内容及校验位,系统可根据接收到的指令解析控制命令并完成反馈[5]。通信过程中设置简单的ACK应答机制,在数据接收后返回确认信息,避免因干扰或丢包导致的控制错误。

　　3软件程序设计

　　系统软件主要包括初始化模块、传感器采集模块、数据处理模块、控制逻辑模块、通信交互模块以及异常处理模块,各功能模块由主循环统一调度,并通过中断机制实现关键任务的快速响应。系统由主程序和多个子程序组成。主程序负责完成系统初始化、主循环控制和中断响应等核心流程。各子程序依据功能进行划分,分别完成数据采集、命令解析、执行控制、信息反馈等任务。软件架构遵循“感知—处理—执行”流程,每一功能块通过接口函数与主循环衔接,形成统一的控制流程。初始化部分主要包括GPIO口配置、串口初始化、定时器设置和中断使能等,确保系统各模块在上电后能稳定运行并进入主控制逻辑。

　　主循环采用轮询方式持续运行,以判断传感器状态、更新设备状态和发送通信数据为主要任务。程序不断调用各功能模块的接口函数,根据系统当前运行状态执行相应的操作逻辑。在主循环中嵌套定时标志与任务分发机制,用于实现对传感器采样周期的控制和命令处理节奏的同步。主循环结构简洁、任务明确,有效提高了系统运行效率和程序的可读性。中断处理机制主要用于实现对紧急事件的快速响应,增强系统的实时性和稳定性。系统设置外部中断用于检测安防触发信号,如烟雾报警或非法入侵等突发事件。同时采用定时器中断控制传感器数据的周期性采集,避免主循环中采用延时操作导致的资源阻塞问题。串口接收中断用于响应蓝牙通信指令,接收外部控制命令并完成指令解析[6]。同时,系统周期性读取温湿度、光照强度、烟雾浓度等信息,并将原始信号进行滤波与转换处理,生成可供控制逻辑使用的数据格式。DHT11温湿度模块通过单总线协议通信,由单片机控制数据线高低电平以完成时序读取。光敏电阻和烟雾传感器通过模拟信号接入ADC通道,经电压值转换后生成数字信号,系统通过设定采样阈值实现环境状态识别。

　　控制部分的程序依据传感器返回的数据判断当前系统所处状态,做出相应控制决策。各控制对象如LED灯、风扇、蜂鸣器等设备通过I/O端口控制开关状态,控制逻辑采用多分支判断结构,以确保在不同环境条件下设备做出准确响应。例如当光照低于设定值且时间段处于夜间模式时,系统自动点亮照明设备；当温度高于设定上限值,自动开启风扇降温；当烟雾浓度超过警戒线,则立即触发蜂鸣器报警并通过通信模块发送预警信息。

　　通信协议采用简易协议结构完成数据打包与拆包。接收端程序通过串口中断捕获数据帧,解析帧头、命令类型、数据段及校验位,确保指令的完整性与正确性。控制命令经解析后传入主控制模块执行,状态信息按设定格式打包后通过串口发送至蓝牙模块,反馈至用户端。系统还设计了命令回显与错误标识机制,用于确认指令执行状态与故障信息,提高通信交互的可靠性。

　　4结语

　　本文所提出的系统基于STM51单片机,完成了从硬件架构设计、控制策略制定、通信方式选择到软件程序开发的完整系统构建。系统通过模块化设计实现了照明控制、环境监测等多功能集成,具备较高的稳定性与扩展性,能够满足家庭场景下多设备协同控制的实际需求。该系统为低成本、高可用性的智能家居控制提供了一种实用的解决方案。

参考文献

　　[1]王二飞.基于Qt的智能家居网关控制系统设计与实现[J].无线互联科技,2025,22(1):32-35.

　　[2]张家辉,王峰,张清淞,等.电气自动化控制在智能家居系统中的应用[J].家电维修,2025(1):92-94.

　　[3]马畅,杨晨.面向智能家居的多源监测及控制系统设计[J].集成电路应用,2024,41(12):1-3.

　　[4]陈荣浩.语音控制技术将成为智能家居核心[N].每日经济新闻,2024-12-09(019).

　　[5]赵瑞雪,高莉,陆贵荣.基于STM32的智能油烟机无级变速控制系统[J].电子制作,2024,32(23):36-39.

　　[6]王公泽.基于单片机的智能家居控制系统设计[J].中国信息化,2024(11):72-73.
