摘要：BM3D算法是一种经典的基于块匹配的图像去噪方法,在去噪质量方面表现优异,但其较高的计算复杂度限制了其在实际应用中的效率。为优化其计算性能,本文提出了一种基于KD-Tree的改进BM3D算法,通过重构相似块匹配过程,显著降低了算法的计算复杂度。实验结果表明,所提算法在保持去噪性能的同时,减少了运行时间。此外,为促进实验研究,本文基于OpenCV框架开发了一套多功能图像处理软件,集成图像加噪、去噪及质量评估等功能,为相关研究提供了便捷的实验工具。本研究为高效图像去噪算法的优化提供了新的思路,具有较高的理论价值和实用意义。

　　关键词：图像去噪；BM3D；KD-Tree；相似块匹配

　　0引言

　　随着计算机视觉技术的快速发展,图像成为信息获取与传递的重要载体,图像处理技术的重要性愈发凸显。然而,在图像采集和传输过程中,受环境干扰和传感器噪声等因素的影响,图像质量往往会出现不同程度的下降。这些噪声不仅会掩盖图像的有效信息,还会对后续的特征提取、分割等处理流程造成干扰。因此,图像去噪技术的研究具有重要意义,其核心目标是在有效抑制噪声的同时,最大限度地保留图像的细节特征。近年来,多种图像去噪算法相继被提出,包括中值滤波、非局部均值滤波以及BM3D算法[1]等。其中,BM3D算法作为传统去噪方法中的经典代表,在处理高斯噪声方面表现出色,其峰值信噪比（Peak Signal to Noise Ratio,PSNR）和视觉质量通常优于其他传统算法。然而,该算法仍存在计算复杂度高、实时性较差等局限性,这在一定程度上制约了其实际应用效果。

　　针对传统BM3D算法计算复杂度高的问题,本文提出了一种基于KD-Tree优化的BM3D算法。该算法通过构建KD-Tree数据结构实现快速最近邻搜索,显著优化了相似块匹配过程。此外,本研究基于OpenCV框架开发了集成化的图像处理系统,该系统实现了噪声模拟、图像去噪和效果评估等功能,为相关研究和工程应用提供了便捷的工具支持。

　　1图像质量评价指标

　　1.1峰值信噪比

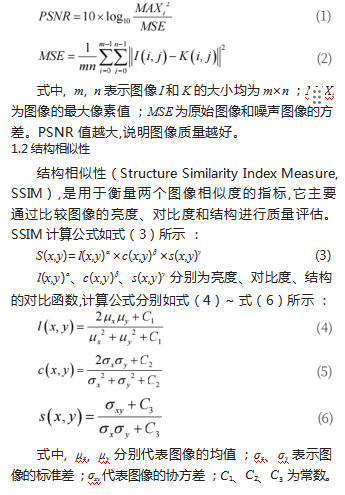

　　峰值信噪比是一种常用的评价图像质量的指标,其公式如式（1）、式（2）所示：

　　SSIM越大,说明图像质量越好。

　　2 BM3D图像去噪算法及其改进

　　2.1 BM3D图像去噪算法的基本原理

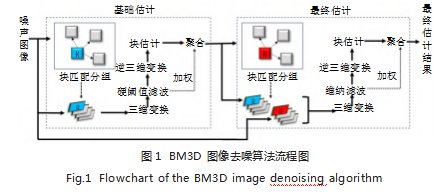

　　BM3D算法是一种高效的图像去噪方法,该算法的核心流程可分为基础估计和最终估计[2]两个主要阶段,如图1所示。

　　2.1.1基础估计

　　在基础估计阶段,算法首先通过块匹配将相似图像块分组形成三维数组,随后进行三维变换域的阈值滤波处理。

　　基础估计块匹配。先将图像分成若干个参考块,进行相似块匹配分组,将与参考块的距离小于阈值的片段分为一组并堆叠成一个三维数组。

　　硬阈值滤波。对每个三维数组进行三维变换,使用硬阈值滤波去除图像噪声,通过逆三维变换得到去噪后的二维图像块组及其估计值。

　　基础估计聚合。将处理后块组的估计值加权平均聚合,得到基础估计的结果。

　　2.1.2最终估计

　　最终估计阶段则通过改进的块匹配策略和维纳滤波进一步优化去噪效果。

　　最终估计块匹配。块匹配分组的方式与基础估计相同,对噪声图像和基础估计得到的图像进行块匹配分组,得到两个三维数组。

　　维纳滤波。对基础估计的数组进行三维变换得到频谱,对噪声图像的数组进行相同的变换,由频谱计算得到维纳系数；使用维纳滤波处理噪声图像,对处理后的数组进行逆三维变换,得到去噪后的二维图像块组及其估计值。

　　最终估计聚合。对估计值加权平均聚合,得到最终估计的结果。

　　在BM3D整个处理过程中,算法通过加权聚合所有处理后的图像块,在有效去除噪声的同时较好地保留了图像的纹理和边缘等关键信息。

　　2.2基于KD-Tree优化的BM3D图像去噪

　　2.2.1 KD-Tree的基本原理

　　KD-Tree[3]是二叉搜索树在k维空间的推广,每一个结点都是k维空间的数据,常用于多维空间的搜索。KD-Tree每一层基于不同的维度进行划分,各维度循环使用。首先选取方差最大的维度r作为第一次划分的标准,找出该维度的中位数作为分割点和根结点,大于等于分割点的数据放到根结点的左子树,反之放到右子树；第二次划分标准的维度是(r+1)%k,划分规则同上,以此类推就能构建出完整的KD-Tree。

　　2.2.2 KD-Tree的最近邻搜索

　　KD-Tree是一种用于高维搜索的数据结构,最邻近搜索[4]是常用的方法之一,它利用递归搜索和剪枝的方法,无需遍历所有结点,即可得到结果。算法执行过程如下。

　　给定查询点p,首先从根节点出发进行深度优先搜索。在每一层节点处,根据当前划分维度比较p的坐标值与节点的分割超平面,从而确定搜索路径。在搜索过程中持续维护当前最小距离及其对应最近邻点。当到达叶节点后,算法进入回溯阶段：计算查询点到回溯节点分割超平面的垂直距离,若该距离小于当前最小距离,则需要对另一侧子树进行搜索；否则执行剪枝操作,跳过该子树的遍历。这种基于空间关系的剪枝策略显著减少了需要访问的节点数量,是算法高效性的关键所在。

　　2.2.3基于KD-Tree优化的BM3D图像去噪原理

　　传统BM3D算法在相似块匹配阶段采用全局搜索策略,通过遍历计算所有候选块与参考块之间的差异实现匹配。这种方法虽然保证了匹配精度,但其时间复杂度达到O(N2)（N为图像块数量）,严重影响了算法的执行效率。针对这一问题,本文提出了一种基于KD-Tree的优化方案,显著提升了相似块匹配的效率。

　　具体实现过程如下。以步长2像素对输入图像进行网格划分,提取所有4×4大小的图像块。每个图像块被展平为16维的特征向量,作为KD-Tree的构建数据。在构建KD-Tree时,记录每个图像块在原图中的空间坐标信息。对于每个参考块,利用KD-Tree进行k近邻搜索,通过计算特征向量间的欧氏距离来度量块间相似性。当找到满足相似性条件的匹配块后,根据记录的坐标信息从原图中提取对应图像块,形成三维相似块组。后续的协同滤波和聚合过程保持与原BM3D算法一致,确保去噪性能不受影响。

　　理论分析表明,该优化方案将相似块匹配阶段的时间复杂度从O(N2)降低至O(N logN),在保持去噪质量的同时显著提升了算法效率。

　　3基于OpenCV的图像去噪软件

　　3.1图形化界面

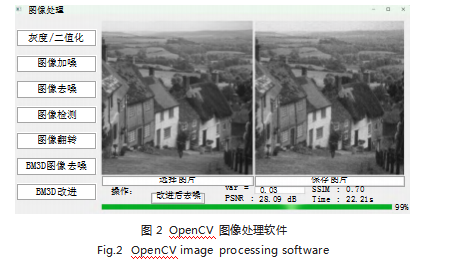

　　软件使用PyQt5,基于Qt框架创建图形化用户界面。使用垂直布局器和网格布局器模块化界面,使控件可随界面任意伸缩大小；使用信号与槽机制将控件连接到具体的功能上。界面如图2所示,实现功能如下。

　　（1）菜单栏。用户可根据需求选择对图像进行哪种处理,例如灰度化和二值化、去噪、检测等。

　　（2）操作栏。在选定的图像处理功能下,有该功能对应的一系列操作。例如在图像加噪这一功能中,用户可选择添加高斯噪声或椒盐噪声,并可自行输入添加噪声的均值和方差。

　　（3）进度条。显示图像处理的进度。

　　（4）图像显示。用户选择待处理的图像会在界面中显示出来,并且处理后的图像也会在界面显示,便于用户进行图像的对比。

　　3.2图像算法功能

　　OpenCV[5]是一个开源的跨平台计算机视觉和图像处理库,它不仅提供了读取、保存、矩阵运算等基本操作,还提供了多种图像处理算法。本文设计的软件包括四个功能模块。

　　3.2.1图像基础处理

　　使用cv2.threshold()、cv2.■ip()等函数实现图像二值化、翻转和灰度化。

　　3.2.2图像噪声处理

　　（1）图像加噪。

　　在图像的宽和高的范围内生成服从正态分布的随机噪声,在函数中传入均值、方差和图像的尺寸作为参数,将生成的噪声值加到图像上,实现添加高斯噪声。

　　（2）图像去噪。

　　使用cv2.medianBlur()、cv2.blur()、cv2.Gaussian Blur()等函数进行中值滤波、均值滤波、高斯滤波和双边滤波去噪。

　　3.2.3图像特征检测

　　使用Sobel算子进行图像边缘检测。使用cv2.find Contours()和cv2.drawContours()函数实现轮廓检测。

　　3.2.4 BM3D去噪算法

　　通过自定义实现BM3D去噪算法,并使用KD-Tree优化相似块搜索得到改进的BM3D算法。

　　每个功能模块都遵循统一的接口规范,输入输出均采用NumPy数组格式,保证了接口的一致性。通过qimage2mat()和matqimage()两个Qt转换函数实现OpenCV与界面控件的衔接,使算法参数可通过界面控件动态调整。集成质量评估体系,包括PSNR、SSIM和算法执行时间的统计。

　　3.3软件模块接口

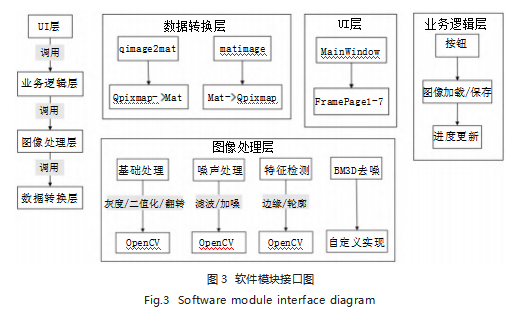

　　本文提出的软件系统采用分层架构设计,如图3所示,系统自上而下划分为四个逻辑层次：用户界面层、业务逻辑层、图像处理层和数据转换层。各层之间通过标准化接口协议通信,确保模块之间的低耦合性和高内聚性。

　　具体而言,用户界面层基于PyQt5框架实现,负责用户交互界面的呈现和操作事件的捕获；业务逻辑层作为系统的控制中枢,负责处理UI层的请求并协调各模块的工作流程；图像处理层依托OpenCV实现核心的图像处理算法；数据转换层则专注于不同数据格式之间的适配与转换,确保系统与其他组件的兼容性。这种分层架构设计不仅实现了功能模块的解耦,还提高了系统的可维护性和扩展性。

　　4实验结果

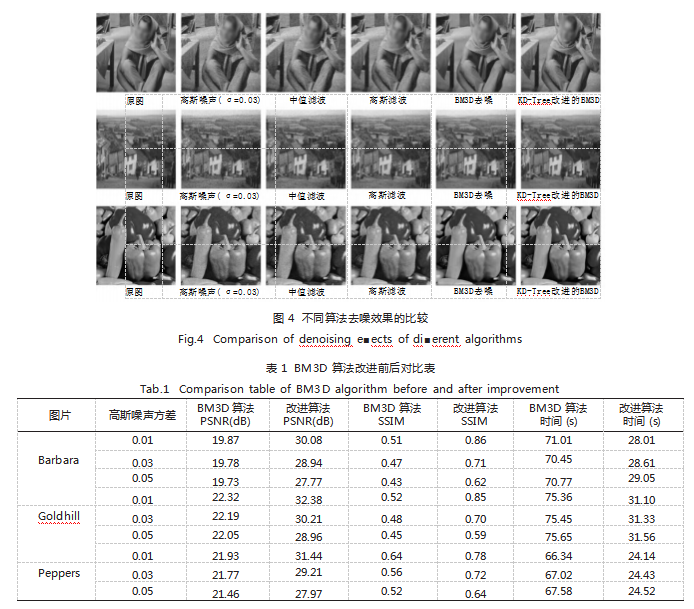

　　为验证所提算法的有效性,本实验选取三幅标准测试图像（Barbara、Goldhill和Peppers,尺寸均为512×512）进行性能评估。实验采用加性高斯白噪声模型,噪声方差设置为0.03。对比算法包括中值滤波（3×3窗口）、高斯滤波（σ=1.5）、传统BM3D算法以及本文提出的KD-Tree优化BM3D算法。各算法在测试图像上的视觉对比结果如图4所示,可以观察到本文方法在噪声抑制和细节保留方面均表现出明显优势。

　　为定量评估算法性能,列出PSNR、SSIM和运行时间的对比数据,如表1所示。

　　实验结果表明,在去噪方面,KD-Tree优化BM3D算法平均PSNR达到29.66dB,较传统BM3D提升8.33dB；平均SSIM为0.71,提升0.21。特别是在纹理复杂的Barbara图像上,SSIM提升幅度达0.26,证明该方法能更好地保持图像结构信息。在计算效率方面,得益于KD-Tree优化的相似块搜索策略,算法平均运行时间从传统BM3D的71.07s降至28.08s,加速比达到2.53倍。与传统滤波方法相比,本文算法在PSNR指标上领先中值滤波约8.7dB,领先高斯滤波约8.5dB,充分证明了基于块匹配的三维滤波方法的优越性。

　　5结语

　　本研究提出了一种基于KD-Tree优化的BM3D图像去噪算法改进方案。针对传统BM3D算法在相似块匹配过程中计算复杂度高的问题,创新性地引入了KD-Tree数据结构重构匹配流程。实验结果表明,所提出的优化策略在保证去噪性能的同时显著提升了计算效率,充分验证了其在提升BM3D算法性能方面的有效性,为图像去噪领域的高效算法设计提供了新的思路。未来研究可进一步探索不同数据结构在三维块匹配中的优化潜力。

参考文献

　　[1]KOSTADIN D,ALESSANDRO F,VLADIMIR K,et al.Image Denoising by Sparse 3-D Transform-domain Collaborative Filtering[J].IEEE Transactions on Image Processing:APublication of the IEEE Signal Processing Society,2007,16(8):2080-95.

　　[2]张哲熙.基于BM3D的图像去噪算法研究[D].西安:西安电子科技大学,2017.

　　[3]郑凯磊,陈强,肖昊.用于ICP的近似KD-Tree搜索加速器设计及FPGA实现[J].合肥工业大学学报(自然科学版),2024,47(12):1648-1654.

　　[4]杜振鹏,李德华.基于KD-Tree搜索和SURF特征的图像匹配算法研究[J].计算机与数字工程,2012,40(2):96-98+126.

　　[5]李振杰,臧春华,苏宝玉,等.基于OpenCV图像处理软件的设计[J].物联网技术,2024,14(6):47-49.
