摘要：本文旨在探讨无人机技术在露天矿山测量中的应用，特别是大疆精灵4—RTK无人机在珲春紫金矿业有限公司北山露天采场的使用情况。通过分析无人机测量技术的优势、飞行流程、数据处理方法以及与矿山概况的结合，本研究揭示了无人机技术如何提高矿山测量的效率、精度和安全性。

　　关键词：无人机测量；露天矿山；大疆精灵4—RTK；矿山安全；数据处理

　　随着科技的不断进步，无人机技术已在多个领域展现出其独特的应用价值。特别是在地理信息采集和监测领域，无人机以其灵活、高效和低成本的特点，正逐渐成为一项重要的技术手段。在露天矿山测量这一特定场景下，无人机的应用尤其引人注目。传统的矿山测量方法，如地面测量和卫星遥感，虽然在一定程度上满足了矿山测量的需求，但受限于效率、精度和安全性等因素，难以完全适应现代矿山开采的高标准要求。本研究旨在深入探讨无人机技术，特别是大疆精灵4—RTK无人机在珲春紫金矿业有限公司北山露天采场的应用情况。通过对无人机测量技术的工作原理、飞行流程、数据处理方法以及与矿山自然地理概况的结合分析，本文将揭示无人机技术如何显著提升矿山测量的效率、精度和安全性，进而为矿山测量领域提供一种创新的解决方案。

　　1无人机测量技术的原理

　　无人机搭载的遥感设备，如高分辨率相机、激光雷达（LiDAR）、多光谱或高光谱传感器等，可以从空中对地表进行观测和数据收集。这些传感器能够捕捉地表的影像和其他相关数据，用于后续的分析和处理。无人机通过航空摄影获取地表的影像资料，这些影像可以用于制作数字正射影像图（DOM）、数字表面模型（DSM）和数字地形模型（DTM）。通过立体视觉技术，可以从影像中提取地形的三维坐标。无人机和地面控制点均配备GPS接收器，以获取精确的地理位置信息。无人机的飞行路径和传感器数据都与GPS时间戳同步，确保数据的地理参考准确性。RTK技术通过实时处理GPS信号，提供厘米级的定位精度。这对于无人机测量来说至关重要，因为它可以大幅度提高测量数据的精度。GIS用于存储、分析和展示无人机收集的地理空间数据。GIS软件可以处理无人机拍摄的影像，生成地形图和其他地理信息产品。无人机收集的数据需要通过专业的数据处理软件进行处理，如Pix4Dmapper等，以生成精确的地图和三维模型。这些软件能够执行影像对齐、点云生成、DEM生成等操作。现代无人机测量技术越来越多地采用自动化和智能化技术，如自动航线规划、智能图像识别和处理等，以减少人工干预，提高作业效率和精度。

　　2大疆精灵4—RTK无人机的技术规格和功能

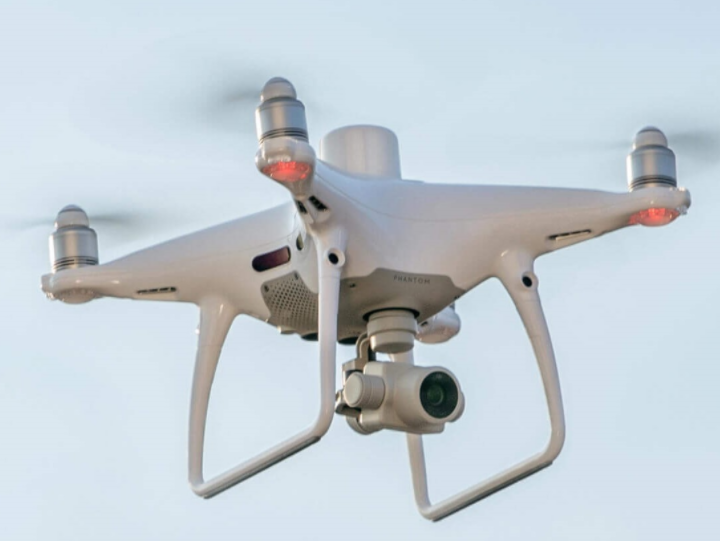

　　精灵4—RTK采用四旋翼设计，具有稳定的飞行性能和良好的机动性，适合在复杂的露天矿区环境中飞行。搭载RTK模块，提供厘米级定位精度，通过与地面基站的通信，实现实时的定位误差校正。配备高性能相机，能够捕捉高分辨率影像，支持多种拍摄模式，包括标准摄影和倾斜摄影，以满足不同测绘需求。内置先进的飞行控制系统，支持自动起飞、降落和悬停，确保飞行的安全性和稳定性。支持在遥控器或专用软件中进行航线规划，可以预设飞行高度、速度和相机拍摄间隔，实现自动化数据采集。集成先进的避障传感器，能够在飞行过程中识别并避开障碍物，提高飞行的安全性。通过内置的数据链路，实现无人机与遥控器之间的实时数据传输，包括飞行状态、相机拍摄信息和RTK定位数据。具备智能跟随、指点飞行等智能飞行模式，简化操作流程，提高作业效率。无人机的机身和结构设计考虑了耐用性，能够适应多种气候条件，包括风、雨和低温环境。与多种专业测绘和数据处理软件兼容，如UAVmate和Pix4Dmapper，方便数据的后期处理和分析。具有较长的飞行续航时间，单次飞行可以覆盖较大的测量区域，减少换电池的次数和时间。包括紧急悬停和自动返航功能，确保在遇到突发情况时无人机的安全。大疆精灵4—RTK无人机的这些技术规格和功能使其成为露天矿山测量的理想选择，特别是在地形地貌测量、危险源辨识和矿区监测等方面展现出显著的优势。

　　3存在的挑战

　　3.1飞行安全问题

　　露天矿山区域通常地形复杂，存在许多不平坦的地面和陡峭的坡面。无人机在这些区域飞行时，需要精确的导航和高度控制系统来避免碰撞。矿山地区可能会遇到恶劣天气，如强风、雨雾、沙尘等，这些都会影响无人机的飞行稳定性和传感器的性能。矿山作业区可能存在大量金属结构和电子设备，这些可能会对无人机的GPS信号和遥控通信造成干扰，导致飞行控制困难。尽管现代无人机配备有先进的避障系统，但在高速飞行或复杂三维空间中，避障系统可能无法及时识别所有障碍物，尤其是在视线受限的情况下。无人机的电池续航时间有限，长时间的飞行可能会导致电量耗尽，增加失控风险。此外，电池性能受温度影响，极端天气条件下电池续航可能会缩短。无人机的操作需要专业的技能和经验。操作员对无人机系统的熟悉程度、应急处理能力和决策判断能力直接影响飞行安全。无人机的机械和电子部件可能会发生故障，定期的维护和检查是确保飞行安全的关键，但这也增加了操作的复杂性和成本。遵守当地的飞行法规和空域管理规定对飞行安全至关重要，包括飞行高度限制、飞行区域限制、飞行时间规定等。在飞行前应制定详细的应急响应计划，以应对可能的失控、碰撞或紧急降落等情况。在飞行过程中收集的数据需要得到妥善保护，避免数据泄露或被未授权访问，这不仅是技术问题，也涉及法律和伦理问题。

　　3.2数据精度和处理

　　无人机搭载的传感器，如相机和LiDAR，虽然技术不断进步，但仍存在一定的精度限制。这些限制可能会导致测量数据与实际地形存在偏差。无人机航拍时，若影像间的重叠度不足，将影响立体视觉测量的精度，进而影响三维模型的生成。大气折射、光照变化等自然因素会影响影像质量，从而影响数据处理软件的立体匹配和影像配准精度。无人机采集的数据量通常很大，这要求有强大的计算能力和存储空间进行处理，对于小型项目或资源有限的团队来说，这可能是一个挑战。虽然现有的自动化数据处理软件等能够处理无人机数据，但在处理复杂地形或特殊地质条件时，可能需要人工干预以提高精度。高精度测量需要地面控制点进行校准。在矿山这种复杂环境中，地面控制点的布设和数据采集可能比较困难。数据处理需要专业的地理信息系统（GIS）和遥感知识，缺乏相关专业知识的团队可能难以有效处理和分析数据。无人机收集的数据可能需要与现有的地理信息系统数据或其他来源的数据融合，这在技术上可能存在一定的难度。大量的数据需要安全存储和备份，以防止数据丢失或损坏，这增加了数据处理的复杂性。无人机测量结果需要通过适当的方法进行验证和质量控制，以确保数据的可靠性和有效性。

　　3.3技术限制

　　通常无人机受限于电池技术原因，大多数飞行时间在30min，这限制了单次飞行能够覆盖的区域大小和飞行任务的持续时间。无人机的起飞重量有限，这限制了搭载传感器的种类和大小。更重或更大型的传感器可能无法使用，从而影响测量的精度和功能。虽然无人机搭载的传感器技术不断进步，但在特定条件下，如复杂的地形或恶劣的天气，传感器的精度可能仍受到限制。无人机的遥控和遥测通信受到通信技术的限制。通信距离、信号稳定性和抗干扰能力可能在某些环境下不足。无人机可能在强风条件下稳定性较差，这限制了其在恶劣天气条件下的应用能力。虽然现代无人机配备了避障系统，但这些系统可能无法完全识别所有类型的障碍物，尤其是在复杂的矿山环境中。无人机收集的大量数据需要强大的计算资源进行处理。对于一些小型组织或预算有限的项目，这可能是一个挑战。尽管无人机的自动化飞行和数据处理能力在不断提升，但在某些复杂任务中，仍然需要人工干预和操作。在某些地区，无人机的使用受到严格的法规限制，包括飞行高度、飞行区域和飞行时间等，这限制了无人机的应用范围。无人机的飞行可能会引起隐私和安全方面的担忧，特别是在靠近居民区或敏感设施的区域。

　　4解决问题的措施

　　4.1飞行安全问题的解决措施

　　通过采用具有多重冗余的飞行控制系统，即使在部分系统出现故障的情况下，无人机仍能保持稳定飞行，从而降低飞行风险。利用先进的传感器和算法，提高无人机在复杂地形和环境中的避障能力，减少与障碍物碰撞的可能性。对无人机操作员进行严格的培训，确保他们熟悉飞行安全规程和应急处理措施，并通过认证，提高操作员的专业水平。在每次飞行前进行全面的风险评估，包括天气条件、地形特征、障碍物分布等，根据评估结果制定合适的飞行计划。严格遵守当地的无人机飞行法律法规，包括无人机的注册、许可、飞行高度和区域限制等，确保合法合规飞行。使用可靠的通信链路和信号增强技术，确保无人机与控制站之间的通信稳定，防止因通信中断导致的飞行安全问题。建立飞行监控系统，实时监控无人机的飞行状态，包括位置、高度、速度和电池状态等，及时发现异常情况。制定详细的应急响应计划，包括失控、紧急降落和事故处理等，确保在发生紧急情况时能够快速有效地应对。在可能的情况下，选择或建立专门的飞行安全区域，用于无人机的测试和训练，减少对公共安全的潜在影响。定期对无人机系统进行技术升级和维护，确保所有设备处于最佳状态，提高系统的可靠性。在飞行过程中详细记录飞行数据，并在飞行结束后进行分析，以识别潜在的风险和改进点，不断优化飞行安全措施。为无人机飞行活动投保，以减轻可能发生的事故造成的经济损失，降低运营风险。与当地社区进行沟通和教育，提高公众对无人机飞行安全的认识，减少误解和不必要的担忧。在人口密集或敏感区域，遵守飞行高度限制，以降低对地面人员和财产的风险。精心规划飞行任务，包括飞行路径、速度、高度和相机设置等，以最大化保障飞行安全和提高效率。

　　4.2数据精度和处理问题的解决措施

　　选择具有高分辨率和高精确度的传感器，如差分全球定位系统（DGPS）或实时运动补偿（RTK）技术，以提高数据的原始精度。调整飞行高度、速度和相机角度，确保影像重叠度满足数据处理的要求，通常需要达到60%～80%的侧向重叠和80%～90%的前进重叠。使用先进的摄影测量和遥感软件，如Photogrammetry or Pix4Dmapper，它们具备强大的算法来处理大量数据，并提供高精度的输出。在矿区布置一定数量的地面控制点，通过实地测量这些点的精确坐标，用于校准和提高无人机数据的地理参考精度。在正式处理之前，进行数据预处理，包括影像的辐射和几何校正，以减少由于传感器特性和大气效应引起的误差。对操作员进行专业培训，确保他们了解飞行和数据处理的最佳实践，能够进行有效的数据采集和后期处理。投资更强大的硬件资源，如高性能计算服务器，以应对大量数据的处理需求，加快数据处理速度。

　　4.3技术限制问题的解决措施

　　投资研发更高能量密度的电池，以延长无人机的飞行时间，减少因电量耗尽导致的风险。通过优化无人机的设计，提高其载荷能力，允许搭载更多或更先进的传感器设备。选择或开发更高精度的传感器，以适应不同的测量需求，并提高数据的准确性。使用更稳定、抗干扰能力更强的通信系统，确保无人机与控制中心之间的通信不受环境影响。利用先进的传感器技术，如激光雷达（LiDAR）和红外传感器，提高无人机的避障能力。采用更高效的数据处理算法和更强大的计算资源，以应对大量数据的处理需求。与监管机构合作，推动制定合理的法规和政策，为无人机的商业应用提供清晰的指导。

　　5大疆精灵4—RTK无人机的具体应用案例分析

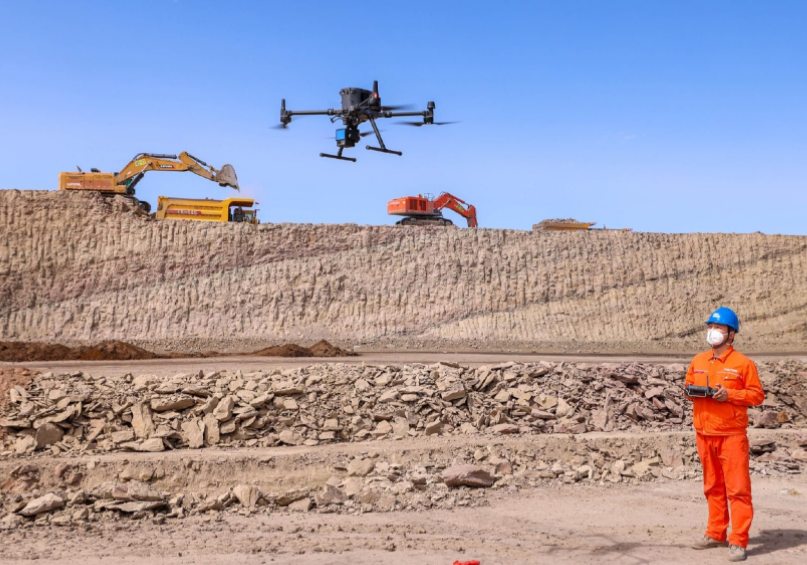

　　珲春紫金北山露天采场，位于吉林省珲春市春化镇西15千米处，属于中低山地形，海拔400m～800m。该矿区地形复杂、气候多变，对矿山测量的效率和精度提出了严格要求。大疆精灵4—RTK无人机集成了厘米级定位的RTK技术和高分辨率相机，专为精细测绘任务设计。其飞行平台表现出优秀的稳定性和操控性，能够适应矿山的复杂地形和气候条件。在飞行前，对无人机及基准站进行了细致的检查，确保所有设备均处于最佳状态。通过现场踏勘，选定了无遮挡的制高点作为起降点，并基于测区地形图规划了详细的飞行路线。在起降点架设静态基站，并采集基站点坐标，设置关键参数如采样间隔和高度截止角。利用测区范围的DWG文件创建KML文件，导入遥控器以规划飞行航线。在飞行执行过程中，密切监控电量、速度、高度等关键参数，确保数据采集的顺利进行。数据整理阶段，将外业获取的照片、移动站数据和基准站静态数据导入电脑。使用UAVmate软件进行POS结算，确保数据地理参考的准确性。然后，运用Pix4Dmapper软件对影像进行自动处理，生成点云、DEM、DOM等产品。无人机的应用显著提升了地形地貌测量的效率，通过全覆盖三维建模及时发现并监控矿区安全隐患。此外，无人机对植被生长区域的快速拍摄为植被覆绿的评价和规划提供了重要数据支持。在飞行过程中，团队面临了信号干扰和复杂地形的挑战。通过优化飞行计划和采用更高级的通信技术，有效应对了这些挑战。无人机技术在珲春紫金北山露天采场的应用取得了显著成效，不仅提高了测量工作的效率，也增强了作业的安全性。展望未来，随着技术的持续进步，无人机在矿山测量领域的应用将更加广泛，尤其是在自动化和智能化方面拥有巨大潜力。

　　6结语

　　本文通过深入分析大疆精灵4—RTK无人机在珲春紫金北山露天采场的应用案例，展示了无人机技术在露天矿山测量中的显著优势和实际效果。无人机的使用不仅极大提高了测量的效率和精度，而且通过减少人员进入危险区域，显著提升了作业的安全性。此外，无人机技术的高灵活性和多传感器集成能力，为矿山的地形地貌测量、危险源辨识和植被覆绿监测提供了全新的解决方案。
