摘要： 该文主要论述新型舍饲羊专用的喂料设备， 采用电动三轮车为底盘， 液压驱动装置作为撒料机构的动力， 对于羊舍 通道狭窄、高饲喂槽等喂养难的问题，可一次完成舍饲羊的饲喂工作。

　　关键词： 舍饲;喂料;狭窄;高饲喂槽

　　Research and Test of a New Type of Sheep Shed Electric Sprinkler

　　WANG Yu

　　(Qiqihar Branch of Heilongjiang Agricultural Machinery Engineering Science Research Institute，

　　Qiqihar Heilongjiang 161005 ，China )

　　Abstract：This article mainly introduces a new type of feeding equipment for sheep in barn ，which adopts a three-wheeler as a chassis and a hydraulic drive device as the power of the feeding mechanism ，can complete the feeding work of house feeding sheep .

　　Keywords ：house-feeding ，feed ，narrow ，high feeding trough

　　引言

　　农业农村部2023年2月17 日发布《关于加快畜牧业 机械化发展的意见》，推动畜牧业机械化向高质高效转 型升级，加快现代化步伐，使羊规模化养殖机械化率达 到50%以上，大规模养殖场基本实现全程机械化[1]。

　　随着国家对畜牧业发展规划的实施，畜牧业养殖已 经向集约化、规模化方向发展，舍饲羊饲养模式已成为 主流[2-3] 。黑龙江省养殖业迅速发展，特别是养羊产业稳 定持续推进，全省范围内分布一大批具有一定规模的专 业羊场。

　　目前对于舍饲羊只需要的喂料设备养殖户大都采用 2种形式。 ①以柴油、汽油为主要燃料，其在使用过程 中对环境造成污染，噪音大，会对羊产生应激反应 。 ②采用电动喂料设备，由于现有的电动喂料设备大多 是牛场用设备，由于种类不同，饲喂量不同，使用过程 中不仅会造成饲料的浪费、残存，同时，由于羊舍通道 狭窄，喂料槽高，与牛舍的结构不同，牛用电动喂料设 备完全不适合舍饲羊使用，因此还有一部分养殖户采用人工喂料方式，用手推式或者小型电动三轮车，耗时， 费力，劳动强度大。本文研究一种舍饲羊只专用喂料设 备， 以实现舍饲羊只的机械化饲喂， 解决现有饲喂模式 的缺点，使黑龙江省羊养殖业持续、健康、稳定向阳 发展。

　　1 整机主要参数和工作过程

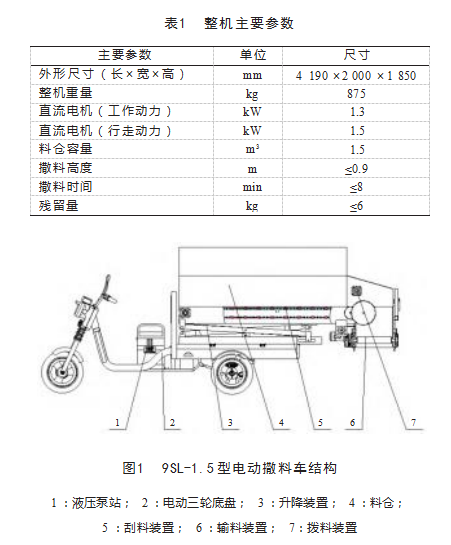

　　9SL-1.5型电动撒料车主要由液压泵站、电动三轮 底盘、升降装置、料仓、刮料装置、输料机构、拨料装 置组成， 整机主要参数见表1 ， 9SL-1.5型电动撒料车结 构见图1.工作时，首先将料仓装满物料，升降装置降 低到最低位置，然后启动电动三轮车，将设备驾驶到羊 舍内，升起升降装置使输料装置的输料口到达比羊饲喂 槽稍高位置，升降装置及料仓被固定锁死，启动液压泵 站，操作输料机构液压马达，使之带动输料装置开始工 作，再启动料仓内刮料装置的液压马达，与之相连的刮 板装置工作，将料仓内的物料向输料装置刮送，并带动 拨料装置开始工作，将物料拨送到输料装置中，再由输 料装置将物料抛撒至羊饲喂槽中。

　　2 主要组成机构简介

　　2.1 升降装置

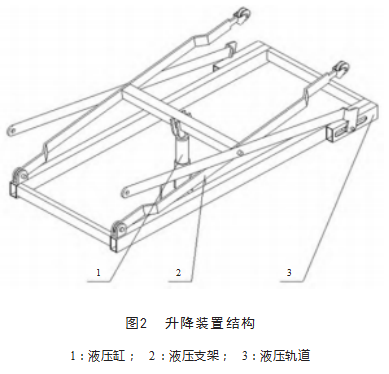

　　如图2所示，升降装置主要由液压缸、液压支架、 液压轨道3部分组成;工作时， 液压缸升起，带动液压 支架升起，从而带动其上的料仓及撒料装置升起，达 到对不同羊舍撒料槽高度不同而进行撒料，工作结束 后，液压缸降下，其上的料仓及撒料装置下降回复到初 始位置[4-5]。

　　2.2 对辊输送机构

　　如图3所示，对辊输送机构主要由输送皮带、输送机架、啮合齿轮、动力输入轴组成。该机构工作时能一 次将料箱内刮出的物料同时输送到两侧的饲喂槽中。

　　2.3 折叠输送装置

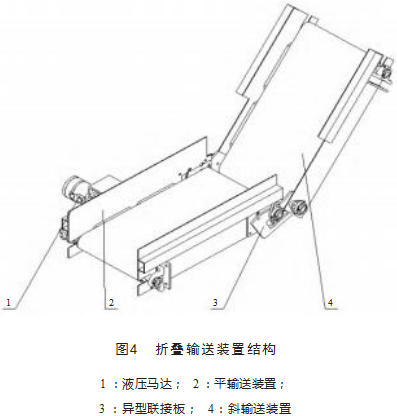

　　如图4所示，折叠输送装置主要由液压马达、平输 送机构、异型联接板、斜输送机构等主要部分组成。该 装置工作时能将料箱内刮出的物料提升到不同高度的撒 料槽内，运送过程中可以将斜输送机构收回，从而降低 该设备的宽度，对于通道狭窄的通道可顺利通过[6-7]。

　　2.4 搅拌拨料装置

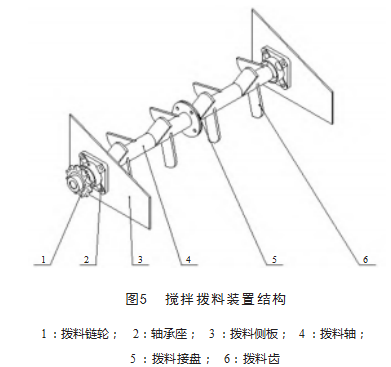

　　如图5所示，搅拌拨料装置主要由拨料链轮、轴承 座、拨料侧板、拨料轴、拨料接盘、拨料齿组成;该装 置工作时，拨料链轮转动，带动拨料轴转动，带动拨料 齿，由拨料搅拌装置将物料刮至输送装置，均匀的搅拌 物料且有效的防止物料缠绕拨料轴，并将饲料均匀的刮 送到输料装置上。

　　3 方法与结果

　　3.1 试验条件

　　试验所用物料应是青贮秸秆物料掺羊草，物料秸秆 长度≤50 mm ，物料含水率≤40% ，试验物料中不得有 铁丝、铁棒、砖石块等杂物。试验羊舍场地的工作路面 应较为平整，没有大的坑洼和杂物影响车辆的前进，试 验羊舍场地的工作路面宽度应≥2 min，性能试验进行 时，样机在试验周期内不应改变工作状况。

　　3.2 试验方法

　　试验时，首先将撒料车装满物料，开始投喂，记录 时间，将整车物料输送完毕，计时停止，将时间填入表 中，计算生产率，将撒料车内的残余物料清扫干净不称 重记录表中残留量。试验过程中投饲量连续、均匀，无 卡料现象。

　　3.2.1 最大投饲能力Cmax

　　最大投饲能力将准备喂饲的物料称重后装满料箱并 记录质量。将自走式饲料撒料车的供料量调节到最大、 间歇闭合时间调节到最短，记录抛投时间。按公式计算 最大投饲能力。重复试验3次，取平均值。

　　C—最大投饲能力，单位为千克每小时( m3/h ); Q—撒料容积，单位为立方米( m3 );

　　T—投喂时间，单位为秒(s)。

　　3.2.2 残留量F

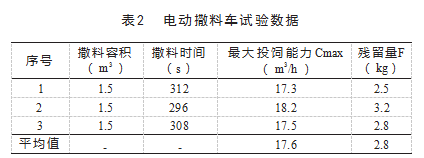

　　收集料仓内残留的物料并称重，测定3组，取平均 值，记入表2.

　　4 结论

　　该设备采用电动车为底盘，节能、环保、无污染、 噪音低，减少羊的应激反应;通过试验数据表明，使用 该机撒料效率较高，能够达到对舍饲高撒料槽羊的饲喂 工作，降低人工劳动强度，提高工作效率，节省人工， 降低养殖成本，提高羊场经济效益。

　参考文献

　　[1] 农业农村部关于加快畜牧业机械化发展的意见[J]. 中国农机 监理， 2020( Z1 )：32-34 .

　　[2] 刘征，庞连海. 我国养羊业的基本现状及发展前景[J]. 中国 畜禽种业， 2012 ， 8( 5 )： 19-20 .

　　[3] 赵有璋. 国内外养羊业发展趋势、问题和对策[J]. 现代畜牧 兽医， 2015( 9 )： 63-68 .

　　[4] 许承承，周骥平，安华成，等. 废液桶搬运机器人升降机 构设计与仿真分析[J]. 机械设计与制造工程， 2022 ， 51( 11 )：45-48 .

　　[5] 魏辉. 关于剪式升降台比较分析[J]. 科技风， 2009( 11 )：191-192 .

　　[6] 中国农业机械化科学研究院. 实用机械设计手册(下册) [M] . 北京：中国农业机械出版社， 1985 .

　　[7] 中国农业机械化科学研究院 .农业机械设计手册(下册) [M] . 北京：中国农业科学技术出版社， 2007： 1 061-1 064 .
